Выбор выключателей

Расчетные точки короткого замыкания приведены на рисунке 5.1. Аппарату каждого присоединения соответствует своя расчетная точка, в которой при КЗ аппараты данного присоединения находятся в наиболее тяжелых условиях. Расчетные точки и их характеристика приведены в табл. 5.1.

Рис. 5.1. Расчетная схема

При выборе выключателей необходимо знать время действия релейной защиты, которое приведено в табл. 5.2. Расчетное время к моменту расхождения контактов выключателя определяется по:

Наименьшее время действия РЗ принимается равным 0,01 с.

Таблица 5.1

Таблица 5.2

Рис. 5.2. Эквивалентная расчетная схема

U_ном=6,6 кВ, I_раб.ут.= А.

сопротивления элементов сети приведенные к НН АТ из гл.3.

Ток двух СК:

Тогда:

где γ – коэффициент затухания периодического тока КЗ к моменту времени τ=0,01+0,12=0,13 с, определяемый по П 5.1. [2]. Для τ=0,13 с и

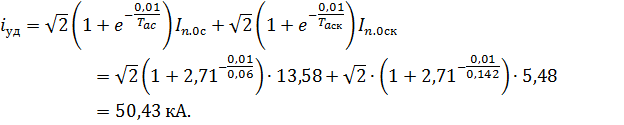

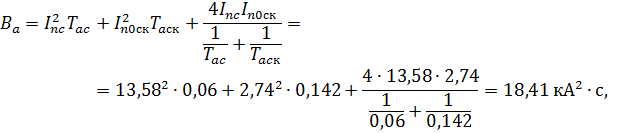

Интеграл Джоуля для расчетной схемы типа «система - генератор»:

Относительный токовый импульс и относительный интеграл Джоуля определяются по рис. П. 5.2 [2].

Таблица 5.3

МГГ-10-4000-45УЗ	Расчетные величины
Внутренняя установка	ЗРУ

Выключатель на стороне СН АТ (точка К2).

U_ном=121 кВ, I_раб.ут. = 420,85 А.

Приводим параметры необходимых элементов к стороне СН АТ:

Тогда:

Интеграл Джоуля для расчетной схемы типа «система»:

Таблица 5.4

ВМТ-110Б-20/1000 УХЛ1	Расчетные величины
Наружная установка	ОРУ

Выключатель на стороне ВН АТ (точка К1).

U_ном=230 кВ, I_раб.ут.=221,4 А.

Приводим параметры необходимых элементов к стороне ВН АТ:

Тогда:

Интеграл Джоуля для расчетной схемы типа «система»:

Таблица 5.5

ВМТ-220Б-20/1000 УХЛ1	Расчетные величины
Наружная установка	ОРУ

Рис. 5.5. Эквивалентная расчетная схема

U_ном=6,6 кВ, I_раб.ут.=482,33 А.

сопротивления элементов сети приведенные к НН АТ из гл.3.

Ток от СК:

Тогда:

Интеграл Джоуля для расчетной схемы типа «система - генератор»:

Относительный токовый импульс и относительный интеграл Джоуля определяются по рис. П. 5.2 [5].

Таблица 5.6

ВВТЭ – 10 – 20/630 УХЛ2	Расчетные величины
Внутренняя установка	ЗРУ

Рис. 5.6. Эквивалентная расчетная схема

U_ном=6,6 кВ, I_раб.ут.= А.

Суммарное сопротивление от системы до точки КЗ:

Тогда:

Интеграл Джоуля для расчетной схемы типа «система»:

Таблица 5.7

ВВТЭ – 10 – 20/1000 УХЛ2	Расчетные величины
Внутренняя установка	ЗРУ

Выбранные выключатели отвечают всем условиям выбора и проверки. Результаты сведены в таблицу 5.8.

Таблица 5.8.

Присоединение	Тип выключателя					τ, с
Ветвь сдвоенного реактора и кабельной линии	ВВТЭ – 10			0,03	0,05	0,04	1,15
Синхронный компенсатор	ВВТЭ – 10			0,03	0,05	0,04	0,15
АТ 6 кВ	МГГ-10			0,12	0,15	0,13	0,25
АТ 110 кВ	ВМТ – 110Б			0,05	0,08	0.06	0.28
АТ 220 кВ	ВМТ – 220Б			0,05	0,08	0,06	0,28
