Расчет потерь электроэнергии

Считая, что трансформаторы не отключаются в течение года, потери в стали для всех типов трансформаторов рассчитываются:

где n – число автотрансформаторов, t – число часов в году.

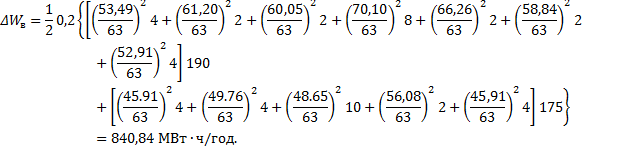

Нагрузочные потери в автотрансформаторах определяются отдельно для обмотки ВН, СН, НН по графикам нагрузки на ВН, СН, НН, т.е.

,

где … – ступени нагрузки зимнего графика продолжительностью соответственно;

… – ступени нагрузки летнего графика продолжительностью соответственно;

– число зимних и летних суток соответственно.

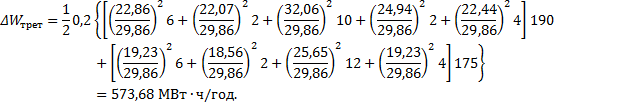

Следует учесть, что в третичной обмотке нагрузку следует относить к типовой мощности АТ, т.е.

где

Однако, т.к. в справочнике дана одна величина то потери короткого замыкания каждой обмотки одинаковы и равны

.

Потери электроэнергии в трансформаторах складываются из потерь в стали и меди:
