По своему принципу работы все дыхательные автоматы очень похожи. Рассмотрим устройство и работу дыхательных автоматов на примере регулятора Aqua Lung CALYPSO (Рис.1). Это простейший несбалансированный дыхательный автомат в линейке регуляторов Aqua Lung – базовая конструкция, рассмотрев которую, можно будет легче понять преимущества более продвинутых моделей.

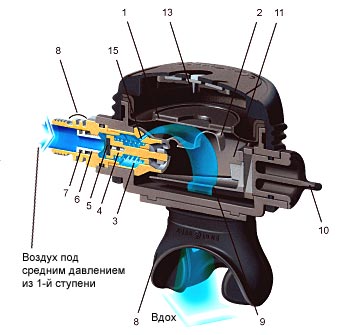

Рисунок 1. Схема дыхательного автомата CALYPSO. 1 – мембрана; 2 – рычаг; 3 – пружина; 4 – шток клапана; 5 – подушка клапана; 6 – седло клапана; 7 – О-ринг; 8 – теплообменник; 9 – заслонка Вентури; 10 – рычаг регулировки Вентури; 11 – воздушная камера; 13 – водная камера; 14 – загубник; 15 – отверстие к корпусе клапана.
Мембрана дыхательных автоматов

Управляющим элементом всех известных дыхательных автоматов является мембрана (1). Она разделяет корпус дыхательного автомата на две камеры – воздушную (11) и водную (13). В воздушной камере всегда поддерживается давление, равное давлению окружающей среды, т.е. давлению в водной камере. Именно при таком давлении мы можем сделать вдох. Вдох мы делаем из воздушной камеры (11). В нее же мы и выдыхаем. Поэтому при выдохе получается автоматическое выравнивание давления по обе стороны мембраны – воздушная камера наполняется выдыхаемым воздухом до давления "за бортом", а излишки воздуха стравливаются через односторонний лепестковый клапан выдоха.

Если мы представим себе гипотетическую ситуацию, когда мы задерживаем дыхание на поверхности и при этом погружаемся, то с глубиной под давлением воды мембрана прогибается вниз – в воздушную камеру, надавливая на рычаг (2). Рычаг открывает клапан, и воздух из первой ступени под давлением поступает в воздушную камеру дыхательного автомата. Поступление воздуха продолжается до тех пор, пока давление в воздушной камере (11) не увеличится и не станет равным давлению воды, тогда мембрана (1) вернется в исходное положение, и клапан закроется. Таким образом, в воздушной камере дыхательного автомата все равно будет поддерживаться давление, равное давлению окружающей среды, и регулятор будет наготове, чтобы мы смогли сделать вдох.
При совершении вдоха в воздушной камере (11) дыхательного автомата CALYPSO происходит разрежение, в результате чего мембрана (1) прогибается вниз и надавливает на рычаг (2). Рычаг, соединенный со штоком клапана (4), преодолевая усилие пружины (3), отводит клапан, на торце которого закреплена сменная подушка клапана (5), от седла клапана (6). Через открытый клапан и отверстие (15) воздух устремляется в воздушную камеру дыхательного автомата (11), и через нее – на вдох.
При прекращении вдоха и с началом выдоха воздух заполняет камеру (11) до давления окружающей среды, и мембрана (1) возвращается в исходное положение, а клапан под воздействием пружины (3) закрывается. Излишки выдыхаемого воздуха выходят через односторонний лепестковый клапан, расположенный в нижней части воздушной камеры дыхательного автомата. Его прикрывает дефлектор (рис.1а), который защищает клапан от внешнего воздействия, а также отводит пузырьки выдыхаемого воздуха. Кстати, дефлектор у NEW CALYPSO – это тоже новинка. Он имеет ячеистую структуру, в результате чего выдыхаемый воздух рассекается на мелкие пузырьки и не создает значительного шума. Вероятно, такими дефлекторами в скором времени будут оснащены все регуляторы Aqua Lung.
Дыхательный автомат регулятора CALYPSO оснащен системой регулировки Вентури с очень удобным переключателем (10), расположенным сбоку корпуса дыхательного автомата. Переключение можно легко производить даже при надетых толстых перчатках.

Рисунок 1а. Дефлектор дыхательного автомата CALYPSO.
