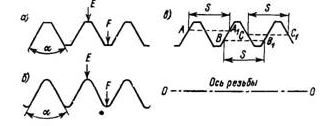

Характеристики резьбы ⇐ ПредыдущаяСтр 3 из 3 1. Профиль резьбы является основным признаком, характеризующим резьбу. Профилем резьбы называется сечение ее витка плоскостью, проходящей через ось цилиндра (т. е. диаметральной плоскостью), на котором образована резьба. Элементы профиля резьбы — это его боковые стороны, угол, вершина и впадина. Углом профиля называется угол между боковыми сторонами витка, измеренный в диаметральной плоскости. Вершиной профиля называется линия, соединяющая боковые стороны его по верху витка (Е) — рис.1, а, б. Рис.1. Вершины и впадины профиля. Впадиной профиля называется линия, образующая дно винтовой канавки (F) — рис.1, а, б. Очертания вершины и впадины могут быть плоскосрезанными (рис.1, а) или закругленными (рис.1, б). 2. Шаг резьбы — это расстояние между двумя одноименными (т. е. правыми или левыми) точками двух соседних витков, измеренное параллельно оси резьбы. Почти у всех резьб, принятых в машиностроении, шаг измеряется в миллиметрах. Существуют, однако, также резьбы, у которых шаг выражается числом витков резьбы на один дюйм ее длины. Кроме винтов, на токарном станке нарезаются червяки, имеющие модульный, или питчевый шаг. 3. Диаметры резьбы. Различают три диаметра резьбы: наружный, внутренний и средний. Наружным диаметром резьбы называется диаметр цилиндра, описанного около резьбовой поверхности. Внутренним диаметром резьбы называется диаметр цилиндра, вписанного в резьбовую поверхность. Средним диаметром резьбы называется диаметр цилиндра, соосного с резьбой, образующие которого делятся боковыми сторонами профиля на равные отрезки. 4. Угол подъема резьбы — это угол, образованный направлением резьбового выступа резьбы с плоскостью, перпендикулярной к его оси. 5. Правая и левая резьбы. По направлению витка различают правые (рис.2, б) и левые (рис.2, а) резьбы. Рис.2. Правые и левые резьбы. Если подъем резьбы винта, положенного на ладонь правой руки, совпадает с направлением отогнутого большого пальца, эта резьба правая. Совпадение подъема резьбы с направлением отогнутого большого пальца левой руки указывает, что данная резьба левая. На винт с правой резьбой гайка навертывается при вращении вправо (по часовой стрелке), на винт с левой резьбой при вращении влево (против часовой стрелки). 6. Системы резьб. В машиностроении приняты следующие системы резьб, различающиеся прежде всего по профилю: треугольные (метрическая, дюймовая и трубная), трапецеидальные, прямоугольные, упорные и круглые. Наиболее распространенными являются метрические резьбы с крупным (крепежная) и мелким шагом. У всех метрических резьб угол профиля равен 60°. Шаг метрических резьб измеряется в миллиметрах. Между впадиной профиля резьбы болта и вершиной профиля резьбы гайки всегда имеется зазор. Имеется зазор и между вершиной профиля резьбы болта и впадиной профиля резьбы гайки. Метрической резьбой снабжаются детали (болты, гайки, винты, шпильки и т. д.), предназначенные для соединения частей машин. Этой резьбой пользуются также, как способом непосредственного соединения частей машин (посадка на резьбе различных рукояток, масленок и т. д.). Угол профиля дюймовой резьбы равен 55°. Шаг дюймовой резьбы выражается числом витков на один дюйм. Дюймовая резьба имеет зазоры по вершинам и впадинам. Дюймовую резьбу имеют детали некоторых импортных машин, станков и т. д., поэтому детали с такой резьбой изготовляются главным образом при ремонте. Трубная резьба имеет угол профиля 55°, причем вершина и впадина профиля закруглены. Трубная резьба не имеет зазоров по вершинам и впадинам и обеспечивает водонепроницаемость. Этой резьбой снабжаются главным образом водо- и газопроводные трубы и различные детали (муфты, угольники и т. д.), применяемые для соединения этих труб. Профиль трапецеидальной резьбы — это трапеция с углом, равным 30°. Профиль резьбы образован прямыми линиями, с небольшими закруглениями углов у впадин и вершин. Шаг трапецеидальных резьб измеряется в миллиметрах. Трапецеидальные резьбы имеют зазоры. Существуют крупная, нормальная и мелкая трапецеидальные резьбы. Трапецеидальную резьбу применяют на винтах, используемых для преобразования вращательного движения одной детали (например, ходового винта токарного станка) в поступательное движение другой (суппорта). Профиль прямоугольной резьбы — это в большинстве случаев квадрат со сторонами, равными половине шага; эта резьба не имеет зазоров. Прямоугольная резьба применяется так же, как трапецеидальная, на различных винтах, передающих движение. Она не стандартизована и встречается редко, так как почти полностью вытеснена трапецеидальной. В упорной резьбе соприкосновение винта и гайки в упорной резьбе происходит между сторонами, воспринимающими нагрузку, а также между вершинами витков винта и впадин гайки. По остальным участкам профиля имеется зазор. Упорная резьба делается на муфтах трубопроводов, соединяющих компрессоры с резервуарами со сжатым под сильным давлением воздухом, а также на винтах гидравлических прессов, домкратов и т. д.
|
