Люминесцентный экран

Для получения нужной яркости, цвета свечения и длительности послесвечения к люминофору добавляют активаторы. Ими обычно служит серебро, марганец или медь. Длительное послесвечение у радиолокационных трубок достигается применением меди в качестве активатора. Активация серебром обеспечивает в кинескопах среднее послесвечение.

Наиболее часто применяемые люминофоры имеют следующие свойства.

Оксид цинка дает фиолетовое или зеленое свечение и обладает коротким послесвечением, что необходимо для осциллографии. Различные смеси сернистого цинка и сернистого кадмия дают яркое свечение любого цвета, в частности белого, с послесвечением от долей микросекунды до минут. Для визуального наблюдения служат люминофоры из искусственного или естественного (минерал виллемит) кремнекислого цинка с марганцем в качестве активатора. Они имеют цвет свечения от зеленого до желто-оранжевого и небольшое послесвечение. Синефиолетовое свечение с коротким послесвечением дают экраны из вольфрамово-кислого бария, кальция, магния, кадмия, цинка и стронция (вольфраматы).

Яркость свечения приблизительно пропорциональна квадрату разности потенциалов между экраном и катодом, т.е. возрастает при увеличении скорости электронов в луче. Существует некоторая минимальная энергия электронов, необходимая для возникновения свечения. Она составляет десятки — сотни электронвольт. При меньших энергиях электроны не проникают в кристаллическую решетку люминофора. При энергиях электронов в несколько кило-электрон-вольт глубина проникновения не превышает 1 мкм. Для малых токов луча яркость пропорциональна плотности тока, но с увеличением последней выше некоторого значения яркость не возрастает (эффект насыщения).

Коэффициент полезного действия люминофора, т. е. отношение энергии видимого излучения к общей энергии бомбардирующих электронов, не превышает нескольких процентов. Большая часть энергии луча расходуется на нагревание экрана, выбивание вторичных электронов и испускание ультрафиолетовых и рентгеновских лучей.

Люминесцентный экран характеризуется светоотдачей, т. е. силой света на 1 Вт мощности электронного луча. Светоотдача максимальна при температуре люминофора от 0 до 80 °С. С дальнейшим повышением температуры светоотдача падает; при 400°С свечение вообще прекращается.

Рис. 20.22. Зависимость коэффициента вторичной эмиссии люминесцентного экрана от энергии первичных электронов

Нарастание свечения, или разгорание экрана, после начала его бомбардировки электронами происходит не мгновенно. После прекращения бомбардировки наблюдается постепенное затухание люминесценции, т. е. послесвечение экрана. В начале затухания резко уменьшается яркость свечения, а затем спад ее замедляется. Временем послесвечения экрана считают интервал между моментом прекращения электронной бомбардировки и моментом, когда яркость свечения уменьшается до 1 % начального значения. Различают очень короткое послесвечение — меньше 10^-5 с, короткое — от 10^-5 до 0,01 с, среднее — от 0,01 до 0,10 с, длительное — от 0,1 до 16 С и очень длительное — свыше 16 с.

Важную роль играет вторичная электронная эмиссия люминесцентного экрана. Коэффициент вторичной эмиссии ст зависит от энергии первичных электронов, которая определяется потенциалом экрана U _э относительно катода и достигает максимума при энергии электронов в сотни электрон-вольт, а затем уменьшается (рис. 20.22). Свечение экрана будет постоянным, если потенциал экрана не меняется, а это возможно при условии, что число электронов, поступающих на экран, равно числу вторичных электронов, уходящих с экрана. Такой режим является установившимся. Ясно, что люминофоры с σ < 1 непригодны для экранов. Люминофор должен иметь σ > 1.

При начальном потенциале экрана ниже U ₁ работа невозможна, так как при σ < 1 потенциал экрана при попадании на него электронов будет уменьшаться. Если потенциал экрана находится в пределах между U ₁ и U ₂, то σ > 1 и экран имеет в установившемся режиме потенциал на несколько вольт больше потенциала второго анода и соединенного с ним проводящего слоя. Тогда для вторичных электронов создается тормозящее поле, которое возвращает часть их на экран. Остальные электроны благодаря более высоким начальным скоростям уходят на проводящий слой. Ток вторичных электронов равен току электронного луча. Поскольку потенциалы проводящего слоя и экрана относительно катода обычно высокие, то, пренебрегая разницей между ними в несколько вольт, можно считать, что они равны.

Если же начальный потенциал U _э выше, чем U ₂, то при попадании на экран электронов его потенциал будет понижаться и установится близким к потенциалу второго анода U _a2, так как тогда число приходящих первичных электронов равно числу уходящих вторичных. Потенциал U ₂ является наивысшим возможным для данного люминофора, и его называют критическим. Для разных люминофоров он неодинаков и находится в пределах 5 — 35 кВ. Роль критического потенциала весьма существенна для трубок. Чем он выше, тем больше может быть скорость электронов в луче, а значит, и яркость изображения на экране.

Очевидно, что нет никакого смысла устанавливать значение U _a2 выше критического потенциала U ₂, так как скорость электронов при ударе об экран определяется значением U _э, а не U _a2. Например, если U _a2 = 10 кВ и U _э = = 6 кВ, то электроны вылетят из второго анода с энергией около 10 кэВ, но на пути в тормозящем поле от анода до экрана они потеряют 4 кэВ и будут ударять в экран с энергией 6 кэВ. Но то же было бы и при U _a2 = 6 кВ.

Под влиянием электронной бомбардировки наблюдается постепенное уменьшение светоотдачи экрана. Но после «отдыха» прежняя светоотдача восстанавливается. При длительной эксплуатации возникает необратимое снижение светоотдачи — выжигание экрана. Места экрана, которые сильнее бомбардировались электронами, темнеют и тем больше, чем больше мощность электронного Луча. Увеличение плотности тока луча влияет на выжигание сильнее, нежели повышение скорости электронов. Поэтому лучше применять более высокое анодное напряжение при меньшем токе луча. Напомним, что повышение напряжения U _a2 улучшает также фокусировку.

Желательно иметь изображение с достаточной, но наименьшей яркостью. Не следует получать на экране неподвижное пятно большой яркости, так как это приводит к выжиганию экрана. Электронный луч значительной мощности может также расплавить стекло.

Люминофор разрушается от бомбардировки его отрицательными ионами, которые вместе с электронами выделяются из оксидного катода. Ионы, имея большую массу, почти не искривляют свои траектории под действием магнитных полей. Поэтому в магнитных трубках ионы летят несфокусированным потоком и бомбардируют все время одну и ту же центральную часть экрана, на которой образуется темное ионное пятно. Для его устранения применяют специальные электронные прожекторы с ионными ловушками.

В ионном пятне выжженным является поверхностный слой люминофора. Если повысить анодное напряжение, то электроны проникают глубже в люминофор и вызывают интенсивную люминесценцию. Таким путем можно полностью или частично устранить на некоторое время ионное пятно. Конечно, при этом нельзя превышать допустимое анодное напряжение. В электростатических трубках ионы фокусируются и отклоняются так же, как электроны. У таких трубок ионное пятно не наблюдается. Но с течением времени уменьшается коэффициент вторичной эмиссии экрана, а следовательно, критический потенциал и яркость свечения.

Для улучшения свойств экрана поверхность люминофора со стороны луча покрывают алюминиевой пленкой толщиной 0,1 — 2,0 мкм. Эта пленка соединена с проводящим слоем трубки. Металлизированные экраны имеют ряд преимуществ. Вторичная эмиссия люминофора уже не нужна. Проводимость алюминиевого слоя обеспечивает уход электронов с экрана в цепь второго анода. Поэтому критический потенциал экрана может быть много выше, чем без металлизации. Следовательно, возможны большие скорости электронов, что увеличивает яркость свечения. Увеличению яркости способствует отражение световых лучей от алюминиевой пленки. Ионы, имеющие сравнительно небольшую скорость, не пробивают алюминиевую пленку, и ионного пятна не возникает. А электроны, обладая большой скоростью, проникают сквозь металлическую пленку в люминофор, хотя и расходуют часть энергии на пробивание пленки.

Металлизированные экраны применяют в трубках, работающих с высокими анодными напряжениями. При низких анодных напряжениях применение таких экранов нецелесообразно, так как слишком большая часть энергии электронов будет теряться (расходоваться на пробивание металлической пленки).

Изображение на экране желательно иметь четким и контрастным. Однако ряд причин препятствует этому. Контрастность ухудшается из-за попадания на экран внешнего света, если изображение наблюдается не в темном помещении. Понижение контрастности и четкости создает также ореол — светлое кольцо вокруг светящегося пятна. Иногда наблюдается два кольца или больше. Происхождение ореола поясняет рис. 20.23. От пятна основная часть световых лучей проходит сквозь стекло наружу, а лучи, идущие под значительным углом падения к внешней поверхности стекла, испытывают полное внутреннее отражение, возвращаются к люминесцентному слою и рассеиваются на нем, образуя первое кольцо ореола. Часть этих лучей может снова испытать полное внутреннее отражение и создать второе кольцо ореола и т. д.

Заметно снижается контрастность за счет отражения лучей света от стенок конической части трубки (рис. 20.24, а). Для уменьшения засветки экрана от такого отражения делают трубки специальной формы (рис. 20.24, б и в).

Рис. 20.23. Образование ореола вокруг электронного пятна

Рис. 20.24. Влияние формы баллона трубки на отражение световых лучей от его стенок

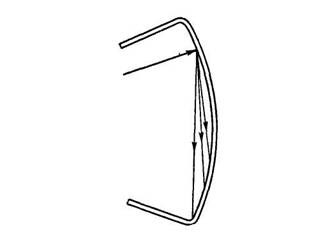

Рис. 20.25. Засветка сферического экрана лучами от электронного пятна

За счет кривизны экрана происходит непосредственное освещение его лучами от электронного пятна (рис. 20.25). У плоского экрана этого недостатка нет. Но из-за большого атмосферного давления стекло экрана значительных размеров приходится делать слегка выпуклым. У алюминированного экрана подобные засветки отсутствуют, так как слой алюминия не пропускает световые лучи внутрь трубки. Слабую люминесценцию экрана могут также вызвать рассеянные электроны, возникающие за счет вторичной или электростатической эмиссии из электродов.
