Сопутствующих и пересекаемых линий связи и проводного вещания (ЛС и ЛПВ) с ВЛ _____ района _____ области
| № п.п. | Условный индекс линии связи | Наименование линии связи, класс, ведомственная принадлежность, название цепей (городские телефонные; телеграфные; телеуправления; прочие) | Количество провода, всего | Эскизы опор | Материал и диаметр провода (стальные, биметаллические), марка кабеля | Материал опор линий связи | Варианты устройства пересечений ВЛ и ЛС (PC) | Данные для расчетов мешающих и опасных влияний | |||||
| ЛС (PC) завести в кабель (указать марку) | ЛС (PC) оставить воздушной | определить расчетом влияния | тип аппаратуры уплотнения биметаллических и стальных цепей (диапазон частот) | наличие цепей с дистанционным питанием усилителей (напряжение и длина секций дистанционного питания) | место размещения усилительных пунктов аппаратуры управления (ближайшие с обеих сторон пересечения) | примечание | |||||||
Приложение 7
Рекомендуемое

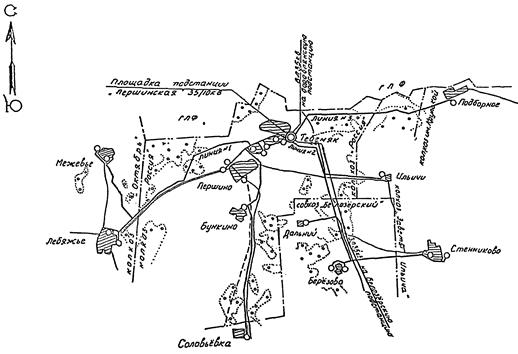

Обзорный план трасс ВЛ
Масштаб 1:10000
Приложение 8
Рекомендуемое

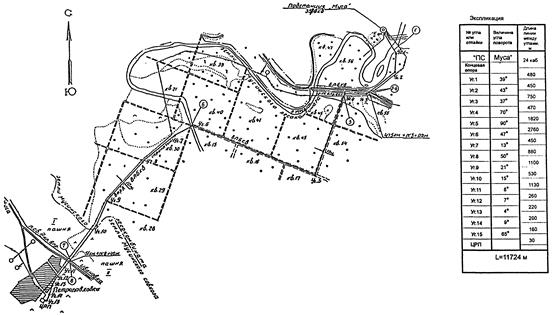

План трассы ВЛ на топооснове
Масштаб 1:10000
1. На участке от ПС "Горная" до угла 1 (горная местность) и от угла 5 до угла 6 (пойма р. Муса) изыскания трассы проводятся методом инструментального трассирования с полным объемом работ.
2. На участке от угла 3 до угла 5 изыскания трассы проводятся методом инструментального трассирования с сокращенным, объемом работ (местность не имеет четких ориентиров).
3. На участке от угла 1 до угла 2 (вдоль подземного трубопровода), от угла 2 до угла 3 (по просеке), от угла 6 до угла 10 (местность имеет четкие, постоянные ориентиры) и от угла 10 до н.п. "Репьевка" (вдоль линии связи и автодороги) изыскания трассы проводятся методом инструментального трассирования с сокращенным объемом.
Приложение 9
Рекомендуемое
План трассы ВЛ на основе планов землепользований
Масштаб 1:10000
1. План ориентирован по истинному меридиану.
2. Основой планового материала является выкопировка с планов землепользовании ________
совхоза и лесокомбината ______________________
Приложение 10
Рекомендуемое

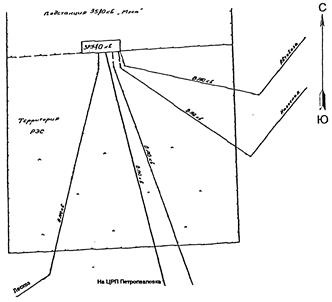

План подхода ВЛ к ПС 35/10/0,4 кВ
Масштаб 1:10000
1. План ориентирован по магнитному меридиану
Приложение 11
Рекомендуемое
Продольный профиль участка трассы ВЛ 10 кВ Уг.7 – Уг.9
Масштаб 1:5000 гор.
1:500 верт.
| Условные обозначения | |
| Почвенно-растительный слой с корнями растений. Стр. гр. I. |
| Глина аллювиальная, серая, от тугопластичной до мягкопластичной консистенции (ниже уровня фунтовых вод), с галькой до 5-10 %. Стр. гр. II. |
| Галечниковый фунт, водонасыщенный, средней плотности, Стр. гр. II. | |
| Глинистые сланцы, окремненные, трещиноватые, разборные в кровле, затронутые выветриванием. Стр. гр. Vp-VII, |
| |
| Проба грунта ненарушенной структуры (монолит) и ее лабораторный номер |
| J r | -число пластичности |
| J 4 | - показатель консистенции |
| gо | - объемная масса, т/м3 |
| I | - коэффициент пористости |
| j | - угол внутреннего трения, град. |
| c | - удельное сцепление, даН/см2 |
| E | - модуль деформации, даН/см2 |
| R с | - временное сопротивление одноосному сжатию, даН/см2 |
| R 0 | - условное расчетное давление, даН/см2 |
| K вс | - степень выветрелости скальных пород |
| r k | - удельное электрическое сопротивление, Ом·м |
Примечание: 1. Система высот – условная. 2. даН/см2 соответствует кГ/см2.
Приложение 12
Рекомендуемое
