Постоянный ток. Законы постоянного тока

1. A12 Чему равно время прохождения тока силой 5 А по проводнику, если при напряжении на его концах 120 В в проводнике выделяется количество теплоты, равное 540 кДж?
1) 0,9 с 2) 187,5 с 3) 900 с 4) 22 500 с

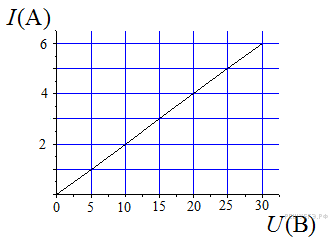

2. A12 На рисунке изображен график зависимости силы тока в проводнике от напряжения между его концами.

Чему равно сопротивление проводника?

1) 0,25 кОм 2) 2 кОм 3) 4 кОм 4) 8 кОм

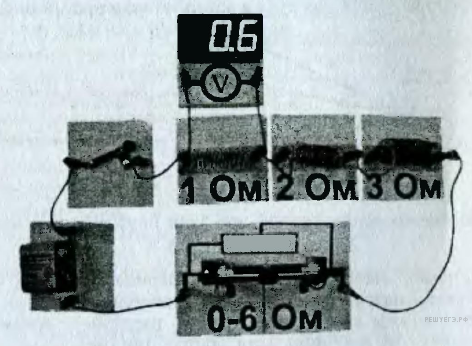

3. A12 На фотографии — электрическая цепь.

Показания вольтметра даны в вольтах. Чему будут равны показания вольтметра, если его подключить параллельно резистору 2 Ом? Вольтметр считать идеальным.

1) 0,3 В
2) 0,6 В
3) 1,2 В
4) 1,8 В

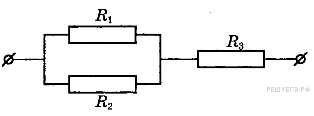

4. A12 На рисунке показан участок цепи постоянного тока.

Каково сопротивление этого участка, если ?

1) 7 Ом 2) 2,5 Ом 3) 2 Ом 4) 3 Ом

5. A12 На фотографии — электрическая цепь.

Показания включенного в цепь амперметра даны в амперах. Какое напряжение покажет идеальный вольтметр, если его подключить параллельно резистору 3 Ом?

1) 0,8 В 2) 1,6 В 3) 2,4 В 4) 4,8 В

6. A12 На участке цепи, изображенном на рисунке, сопротивление каждого из резисторов равно R.

Полное сопротивление участка при замкнутом ключе К равно

1) 2) R 3) 2R 4) 3R

7. A12 На участке цепи, изображенном на рисунке, сопротивление каждого из резисторов равно R.

Полное сопротивление участка при замкнутом ключе К равно
1) 2) R 3) 2 R 4) 3 R

8. A12 На участке цепи, изображенном на рисунке, сопротивление каждого из резисторов равно R.

Полное сопротивление участка при замкнутом ключе K равно

1) 2) R 3) 2 R 4) 3 R

9. A12 На участке цепи, изображенном на рисунке, сопротивление каждого из

резисторов равно R.

Полное сопротивление участка при замкнутом ключе K равно
1) 2) R 3) 2 R 4) 3 R

10.A12 На участке цепи, изображенном на рисунке, сопротивление каждого из резисторов

равно R. Полное сопротивление участка при замкнутом ключе К равно

1) 0 2) R 3) 2 R 4) 3 R

11. A12 Как изменится сила тока, протекающего по проводнику, если напряжение между

концами проводника и площадь его сечения увеличить в 2 раза?
1) не изменится 2) уменьшится в 4 раза 3) увеличится в 2 раза 4) увеличится в 4 раза

12. A12 Участок цепи состоит из трех последовательно соединенных резисторов, сопротивления которых равны r, 2r и 3r Сопротивление участка уменьшится в 1,5 раза, если убрать из него
1) первый резистор 2) второй резистор 3) третий резистор 4) первый и второй резисторы

13. A12 В электронагревателе с неизменным сопротивлением спирали, через который течет постоянный ток, за время t выделяется количество теплоты Q. Если силу тока и время t увеличить вдвое, то количество теплоты, выделившееся в нагревателе, будет равно

1) Q 2) 4 Q 3) 8 Q 4)

14. A12 На рисунке показан участок цепи постоянного тока, содержащий 3 резистора.

Если сопротивление каждого резистора21 Ом, то сопротивление всего участка цепи
1) 63 Ом 2) 42 Ом 3) 14 Ом 4) 7 Ом

15. A12 Если и длину медного провода, и напряжение между его концами увеличить в 2 раза, то сила тока, протекающего по проводу,
1) не изменится 2) уменьшится в 2 раза 3) увеличится в 2 раза 4) увеличится в 4 раза

16. A12 Рассчитайте общее сопротивление электрической цепи, представленной на рисунке.

1) 6 Ом 2) 4 Ом 3) 3 Ом 4) 0,25 Ом

17. A12 Сопротивление цепи на рисунке равно
1) 11 Ом 2) 6 0м
3) 4 Ом 4) 1 0м

18. A12 Резистор 1 с электрическим сопротивлением 3 Ом и резистор 2 с электрическим сопротивлением 6 Ом включены последовательно в цепь постоянного тока. Чему равно отношение количества теплоты, выделяющегося на резисторе 1, к количеству теплоты, выделяющемуся на резисторе 2 за одинаковое время?
1) 2) 2 3) 4 4)

19. A12. Если три резистора электрическими сопротивлениями 3 Ом, 6 Ом и 9 Ом включены параллельно в цепь постоянного тока, то количества теплоты, выделяющиеся на этих резисторах за одинаковое время, относятся как
1) 1: 2: 3 2) 3: 6: 9 3) 6: 3: 2 4) 1: 4: 9

20. А12 Сопротивление каждого резистора в цепи, показанной на рисунке, равно 100 Ом. Участок подключён к источнику постоянного напряжения выводами и . Напряжение на резисторе равно 12 В. Напряжение между выводами схемы равно

1) 12 В 2) 18 В 3) 24 В 4) 36 В

21. A12 Сила тока в проводнике постоянна и равна 0,5 А. За 20 минут по проводнику пройдет заряд
1) 10 Кл 2) 40 Кл 3) 100 Кл 4) 600 Кл

22. A12 Сила тока в проводнике постоянна и равна 0,5 А. Заряд 60 Кл пройдет по проводнику за время
1) 2 с 2) 30 с 3) 1 мин 4) 2

23. A12 На графике представлена зависимость от времени заряда, прошедшего по проводнику. Сила тока в проводнике равна

1) 0,05 А 2) 0,5 А
3) 1,5 А 4) 2 А

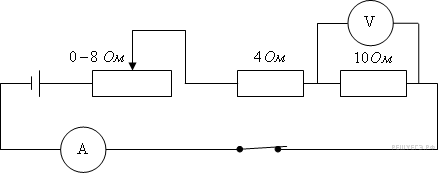

24. A12 На рисунке представлена электрическая цепь. Амперметр и вольтметр считайте идеальными. Вольтметр показывает напряжение 2 В. Амперметр показывает силу тока
1) 0,2 А 2) 0,5 А 3) 0,8 А 4) 1,2 А

25. A12 На рисунке представлена электрическая цепь. Вольтметр показывает напряжение 2 В. Считая амперметр и вольтметр идеальными, определите показания амперметра.

1) 0,2 А 2) 0,5 А 3) 0,8 А 4) 1,2 А

26. A12На графике изображена зависимость силы тока в проводнике от напряжения между его концами. Чему равно сопротивление проводника?

1) 5 0м
2) 4 Ом
3) 0,25 Ом
4) 20 Ом

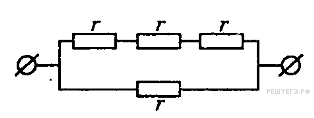

27. A12 Каково сопротивление изображённого на рисунке участка цепи, если сопротивление каждого резистора r?

1) 2) 3) 4 r 4)

28. A12По проводнику течёт постоянный электрический ток. Величина заряда, прошедшего через проводник, возрастает с течением времени согласно графику. Сила тока в проводнике равна

1) 1 А 2) 1,5 А
3) 4 А 4) 6 А

29. A12 Участок цепи состоит из двух одинаковых параллельно соединенных резисторов и , каждый с сопротивлением 2 Ом, и резистора с сопротивлением 3 Ом. Общее сопротивление участка цепи равно

1) 1 Ом 2) 2 Ом 3) 31 Ом 4) 4 Ом

30. A12Два резистора включены в электрическую цепь последовательно. Как соотносятся показания идеальных вольтметров, изображенных на рисунке

1) 2)
3) 4)

31. A24К источнику тока с ЭДС 4 В и внутренним сопротивлением подсоединили нагрузочное сопротивление. Чему оно должно быть равно, чтобы КПД источника был равен 50%?

1) 5 Ом 2) 2,5 Ом 3) 2 Ом 4) 4 Ом

32. A24 Источник тока имеет ЭДС , внутреннее сопротивление , , . Какой силы ток течет через источник?
1) 1 А 2) 2 А 3) 4 А 4) 1,63 А

33. В3Через резистор, подключенный к источнику постоянного напряжения, течет ток. Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать. К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами

Физические величины	формулы
А) мощность тока   Б) количество теплоты, выделяющее в резисторе	1) I2 R 2) U2R 3) 4) t

34. В4. Установите соответствие между техническими устройствами и физическими явлениями, лежащими в основе принципа их действия. К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.

35. В3 Источник с напряжением U и внутренним сопротивление r подключен к нагрузке.

Для каждой позиции из первого столбца подберите соответствующую формулу из второго столбца

Физическая величина	Формула
А) максимальная мощность, которая может выделиться на нагрузке Б) максимальный ток, который может течь через нагрузку	1) 2) 3) 4)

36. С1. В электрическую цепь постоянного тока последовательно включены две лампы мощностью 40 Вт и 60 Вт. Какая из них горит ярче и почему?

37. С1. Может ли трамвай не только потреблять электрическую энергию, но и запасать ее?

38. С4. При замыкании источника тока сопротивление R₁ = 5 Ом в цепи идет ток I₁ = 1 А, а при замыкании на сопротивление R₂ = 3 Ом идет ток I₂ = 1,2 А. Чему равен ток короткого замыкания?

39. C4 В электрической схеме, показанной на рисунке, ключ К замкнут.

Заряд конденсатора , ЭДС батарейки , ее внутреннее сопротивление , сопротивление резистора . Найдите количество теплоты, которое выделяется на резисторе после размыкания ключа К в результате разряда конденсатора. Потерями на излучение пренебречь.

40. C4 К источнику тока с ЭДС и внутренним сопротивлением подключили параллельно соединенные резистор с сопротивлением и плоский конденсатор, расстояние между пластинами которого . Какова напряженность электрического поля между пластинами конденсатора?

41. C4К источнику тока с ЭДС и внутренним сопротивлением подключили параллельно соединенные резистор с сопротивлением и плоский конденсатор. В установившемся режиме напряженность электрического поля между пластинами конденсатора . Определите расстояние между его пластинами.

42. C4 Через однородный медный цилиндрический проводник длиной 40 м пропускают постоянный электрический ток. Определите разность потенциалов, если за 15 с проводник нагрелся на 16 К. Изменением сопротивления проводника и рассеянием тепла при его нагревании пренебречь. (Плотность меди , удельное сопротивление , удельная теплоёмкость .)

43. C4 Напряженность электрического поля плоского конденсатора (см. рисунок) равна 24 кВ/м. Внутреннее сопротивление источника , ЭДС , сопротивления резисторов , . Найдите расстояние между пластинами конденсатора.
