ду соседними главными максимумами, тем, следовательно, более интенсивными и острыми окажутся максимумы. Так как модуль не может быть больше единицы, то из (7.7) следует, что число главных максимумов
, (7.9)
т.е. определяется отношением периода решетки к длине волны.
Согласно (7.7) положение главных максимумов зависит от длины волны λ, поэтому при пропускании через решетку белого света все максимумы, кроме центрального (m = 0), разложатся в спектр, фиолетовая область которого будет обращена к центру дифракционной картины, красная – наружу. Это свойство дифракционной решетки используется для исследования спектрального состава света (определения длин волн и интенсивностей всех монохроматических компонентов), т.е. дифракционная решетка может быть использована как спектральный прибор.
Дифракционные решетки, используемые в разных областях спектра, отличаются размерами, формой, материалом поверхности, профилем штрихов и их частотой (от 6000 до 0,25 штрих/мм, что позволяет перекрывать область спектра от ультрафиолетовой его части до инфракрасной).
Порядок выполнения работы
Задание 1. Дифракция Фраунгофера на щели
Эксперимент
1. Отъюстируйте установку по методике, описанной на стр. 12.

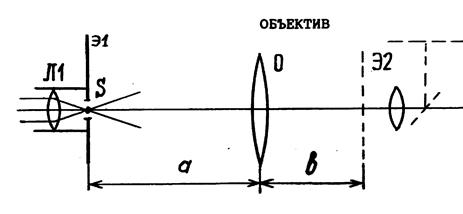

2. На оптической скамье расположите модули согласно рис. 7.4. Поставьте линзу-конденсор Л1 (модуль 5) вплотную к излучателю. Расположите микропроектор Э2 (модуль 2) на отметке 67 см. Установите между конденсором и микропроектором объектив О (модуль 6) и, перемещая его, сфокусируйте световой пучок (объектив должен быть ближе к конденсору, чем к микропроектору). При этом на фронтальном экране установки Э3 должна быть видна яркая точка малых размеров. Между объективом и микропроектором установите двухкоординатный держатель Э1 (модуль 8). Вращая юстировочные винты объектива, поставьте эту точку на отметку 70 см.
3. Исследуемые объекты помещайте в кассете модуля 8 в плоско | |
