Задания для самостоятельного решения

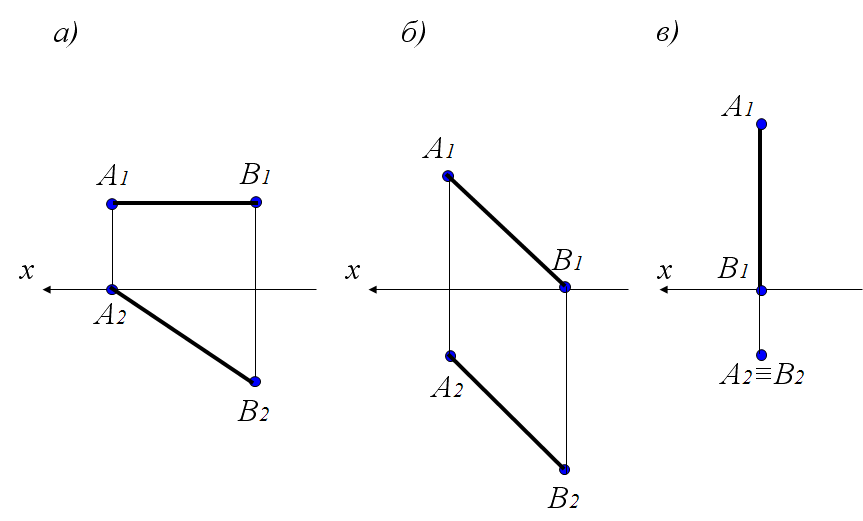

3.1 Построить тени прямой АВ на плоскости проекций.

3.2 Построить тени прямых на плоскости проекций.

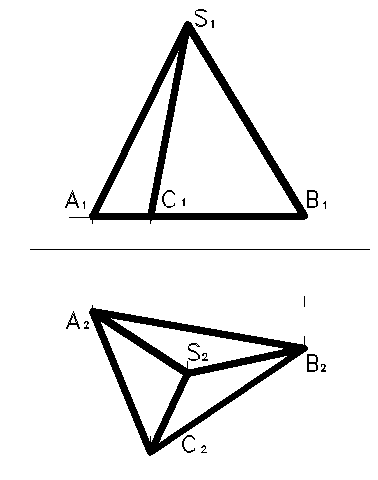

3.3 Построить тень заданной поверхности на плоскости проекций

а) б)

в)

ЛИТЕРАТУРА

1. Н.В.Белов, А.А.Виксель. Начертательная геометрия. - Л., Стройиздат, 2000.

2. Ю.И.Короев. Строительное черчение и рисование: Учебник для строительных специальностей вузов. – М., Высшая школа, 1999г.

СОДЕРЖАНИЕ

1. Цель задания 3

2. Общие сведения и определения 3

2.1 Построение теней 3

2.2 Способ следа луча 5

2.2.1 Тень от точки 5

2.2.2 Тень от прямой линии 6

2.2.3 Тень от плоской фигуры 10

2.2.4 Тени геометрических тел 12

3. Задачи для самостоятельного решения 16
