Определяем КПД идеальных и неидеальных источников ЭДС Е

7.1. КПД идеальных источников тока U₂ и E₂ будет 100%, т.к.:

7.2. КПД неидеального источника тока Е₃:

, т.е.:

8. Составляем баланс мощностей для исходной схемы, с учётом истинных направлений тока:

E₂*I₁+E₂*I₂-E₃*I₃=R₂*I₁²+R₁*I₂²+(R₃+R₀₃)*I₃²+R₄*I₄²+R₅*I₅²+R₆*I₆²

Рассчитав, находим, что левая и правая части равны.

9. Определяем показания приборов:

9.1. Рассчитываем показания ваттметра:

N=E₂*I₂

N=44,26 Вт

9.2. Рассчитываем показания вольтметра. Для этого рассчитаем потенциалы (ф_B, ф_D) в точках B и D:

, следовательно,

, т.к. источник E₂ идеальный и на участке CD нет сопротивлений

ф_B=14,26 В

ф_D=90 В

U_B=ф_D-ф_B

U_B=75,74 В

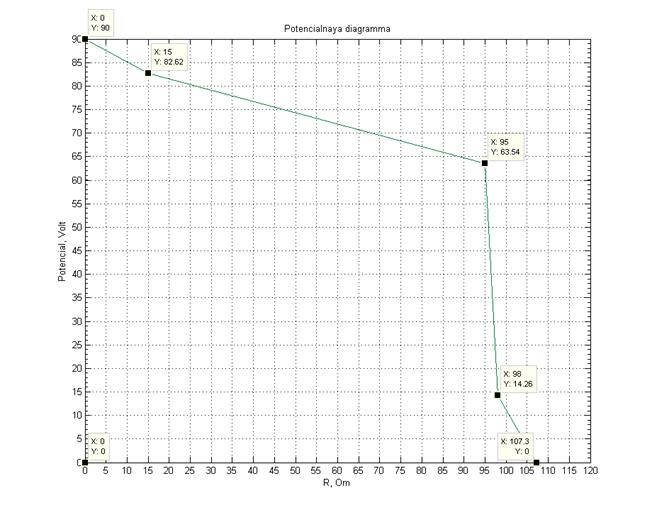

10. Строим потенциальную диаграмму:

11. Список использованной литературы:

- В.В. Федоришин, Ю.В. Репина, М.Е. Фролова «Сборник расчётно-графических заданий по курсам “Электротехника и электроника” “Общая электротехника”»

- А.С. Касаткин, М.В. Немцов «Электротехника»

- Л.А. Бессонов «Теоретические основы электротехники»
