Оптимальная ширина проймы в (см),для изделий с втачным рукавомБлуза среднего объема
Расчёт ширины изделия на линии груди в виде таблицы:
· Для типовой фигуры ШгII = ШгI + (СгII – СгI). Шпр не берётся из контроля измерений, а рассчитывается по формуле: Шпр =СгIII - (Шс + ШгII) · После расчёта ширины изделия на линии груди необходимо сравнить ширину проймы с величиной проймы из таблицы оптимальной ширины проймы · Дополнительная прибавка рассчитывается в зависимости от вида средней линии спинки и силуэта изделия: Пдоп=0,5* ТТ1 · После расчёта ширины изделия на линии груди необходимо сравнить ширину проймы с величиной проймы из таблицы оптимальной ширины проймы.
Пример:
ШгII =17,1+(50,4-45,7)=21,8см Шпр= 48,0-(18,3+21,8)=7,9см Пдоп =0,5* ТТ1=0.5*1,5=0,8см Оптимальная ширина проймы в (см),для изделий с втачным рукавом. (для размеров 84-120 2-ой полнотной группы)

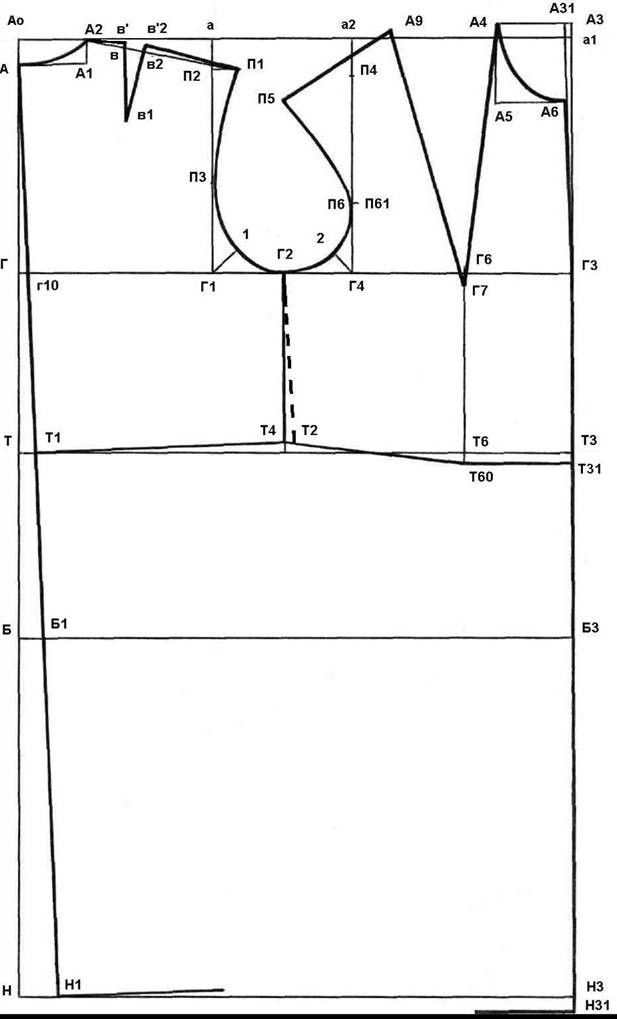

Ø Расчёт суммы раствора талиевых вытачек и расширения по бёдрам SВ = (СгIII + Пг) - (Ст + Пт) - для плечевого изделия В = (Сб + Пб) - (СгIII + Пг) - расширение по бёдрам Для изделия прямого силуэта и силуэта трапеция не нужно рассчитать SВ и выбрать Пт. Расширение по бёдрам не рассчитывается в изделиях силуэта трапеция, а в прямом силуэте рассчитывать его нужно. Расчет и построение сетки. Сетка - это ряд взаимно перпендикулярных вертикальных и горизонтальных линий, определяющих ширину и длину основных участков конструкции изделия, в которые вписываются контуры чертежа. Горизонтальные линии: шеи, груди, талии, бёдер, низа. Вертикальные линии сетки: середина спинки, середина переда (линия полузаноса). Две вспомогательные линии от верха до линии груди, определяющие ширину трёх основных участков: спинка, пройма, перед. v Построение чертежа начинается с верхнего левого угла - А0; òА0Г = Впрз + Пспр + 0,5 * Пдтс; òА0Т = Дтс II+Пдтс òТБ = 0,5 * ДтсII - 2см; òА0Н = Ди + Пдтс + hгорл (А0А= А0А2 / 3 + Пвгор, А0А2 = Сш / 3 + Пшгор);
Отрезки А0а1, А0а, а1а2 получены при расчёте таблицы ширины изделия на линии груди ðА0а1; ðА0а; ïа1а2 Контроль ширины проймы: аа2 = А0а1 - (А0а + а1а2) Расчет и построение контуров спинки. ðТТ1 = 1,5 см – отвод средней линии спинки Соединить Т1 с Ао прямой линией, продлить до пересечения с линией низа Ао, Т1, Б1, Н1 – средняя линия спинки Линия горловины спинки: ðА0А2 = Сш / 3 + Пшгор; òА2А1 (высота горловины) = А0А = А0А2 / 3 + Пвгор; АА2 - длина горловины спинки. На фигуру с жировыми отложениями в области 7ого шейного позвонка горловину спинки дополнительно расширяют на 0,5-1 см. Автоматический увеличивается и глубина горловины. Оформление линии горловины спинки: Провести È R = А0А2 из точек А2 и А. В точку пересечения данных È поставить ножку циркуля и провести È тем же R из точки А2 в точку А. Линия горловины спинки проходит через точки А,А2. Линия плеча спинки: Точку П1определяют пересечением 2х дуг: 1ая È R = А2П1 = Шп + раствор вытачки +посадка; 2ая È R = ñТ1П1 = Впк + Пвпк; ðА2В - расстояние до вытачки = 4,0…5,0 см (на сутулую фигуру больше, а также если вытачка заложена в рельеф); òВВ1- длина плечевой вытачки = 3 раствора вытачки + 2,0 см (эта величина от 6,0 до 9,0см); ðВВ2 - раствор плечевой вытачки (ВВ2 – 2,0…2,5см - для типовой фигуры, 3,0…3,5см - для сутулой фигуры, 1,5см - для перегибистой фигуры); ñВВ' = 0,5…0,6 см; ñВ1В2' = В1В'; Линия проймы спинки: ïП1П2 - до пересечения с линией аГ2; ðГ1Г2 = Г1Г4 / 2 - половина ширины проймы; ñГ1П3 = Г1П2 / 3 + 2,0см -контрольная точка; öГ11 = 0,2 * Г1Г4 + 0,5см К лини плеча В2'П1 в точке П1 должен быть восстановлен прямой угол для дальнейшего сопряжения деталей конструкции. Пройма спинки проходит плавной, красивой, хорошо сопрягаемой линией через точки П1, П3, 1,Г2. Боковая линия спинки: Из т.Г2 проводится линия параллельная средней линии спинки. Линия талии спинки: В т. Т1 к средней линии спинки восстанавливается прямой угол; Линия талии проводится до боковой линии спинки – т.Т2 Расчет и построение контуров переда. òТ3Т31 = спуск по линии талии 0 - в изделии не отрезном по линии талии на типовую фигуру; 0,5 – если изделие отрезное по линии талии или с застёжкой по всей длине (платье-халат); 1,0см - если изделие отрезное по линии талии и с застёжкой; 0,5…1,0 см – на фигуру с выступом живота (зависит от величины живота и может доходить до 1,5см). ñТ31(Т3)А3 = ДтпII + Пдтп, А3а1 - баланс (больше для фигур c перегибистой осанкой и с большой грудью); ïа1А31=отвод по горловине переда 0 – в изделиях без застёжки или на фигуру с сутулой осанкой; 0,5 – в изделиях с застёжкой; 1,0 - на фигуру с перегибистой осанкой; 1,0…1,5 - на фигуру с большой грудью. Линия полузаноса, в изделиях с застёжкой, ломаная и проходит через точки А31, Г3, Т3, Т31, Б3, Н3; Линия горловины переда: ïА31А4 = А0А2 - ширина горловины переда; òА4А5 = А3А4 + 1,0 см - глубина горловины переда; Горловина строится 3мя дугами R = А4А5: 1я - из точки А6, 2я - из А4, 3я - из точки на пересечении 2х предыдущих дуг. В изделиях с застежкой доверху горловину дополнительно углубляют минимум: в платье - 0,5см; в пальто - 1 см. Нагрудная вытачка: типовая фигура - ïГ3Г6 = Г3Г4 / 2 - 0 - зимнее пальто; -0,5 - пальто д/с; -1,0 см – платье. конкретная фигура - ïГ3Г6 = Цг + 0…0,2 платье; + 0,5 – пальто. восстановить ^ в точке Г6 к сетке; òА4Г7 = Вг +Пдтп / 2 (т.Г7 находится на ^ проведённом к сетке через т. Г6, т.Г7. может быть выше линии глубины проймы, лежать на линии, быть ниже линии – это зависит от высоты груди фигуры заказчика); т.А9 - строится 2мя дугами: 1ая È R = 2* (СгII - СгI) + 2 см; (раствор нагрудной вытачки) 2ая È R = Г7А4 Линия плеча переда: П5 - крайняя плечевая точка, определяется на пересечении 2х дуг: 1ая È R = А9П5 = Шп для конкретной фигуры - 2ая È R = Г7П5 = Вппк + толщина плечевой накладки для типовой фигуры - 2ая RÈ = П61П4 ñГ4П4 = Г1П2 - 0 или 0,5 ñГ4П6 = Г4П4 / 3 ðП6П61 = 0,6 см Линия проймы переда: øТочка 3 - середина отрезка П5П6 ð3 4 по перпендикуляру 0,5 …1 см õГ42 = 0,2 * Г1Г4 К линии плеча А9П5 в точке П5 должен быть восстановлен прямой угол для дальнейшего сопряжения деталей конструкции. Пройма переда проходит через точки П5, 4, П6, 2, Г2 - линия плавная, без углов. Боковая линия переда: Из т. Г2 ï проводится линия параллельная линии полузаноса, т.е. вертикаль. Линия талии переда: Из т. Т31 проводится горизонталь до уровня т. Г7, далее линия наклонная – до уровня т. Т2.
|
