Проверка избирательности преселектора КВ диапазона

Т.к. эквивалентное затухание преселектора КВ диапазона и промежуточная частота уже выбраны (см. п.п. 2.7, 2.8 соответственно), то для обеспечения ослабления на краях полосы и избирательности по зеркальному каналу, в структуре тракта сигнальной частоты можно выбирать только тип и количество селективных систем.

Поставленную задачу, позволяет решить следующая не перестраиваемая избирательная система преселектора:

,

Контура настраиваем на середину диапазона, а полосу пропускания равной ширине диапазона.

Т.к. преселектор не перестраиваемый, коэффициент связи выбираем из условия обеспечения неравномерности КП не ниже – 3Дб по диапазону: h_дв » 2

Соответствующие резонансные кривые контуров преселектора КВ диапазона приведены на рисунках 2.7, 2.8.

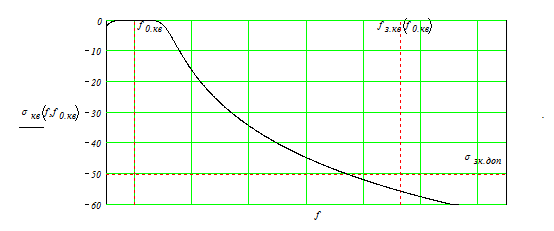

Рисунок 2.7 – Резонансная кривая контуров преселектора КВ диапазона (Дб)

Рисунок 2.8 – Резонансная кривая контуров преселектора КВ диапазона (Дб),

На краях полосы пропускания

Ослабление сигнала в преселекторе КВ диапазона:

, ;

, ;

, ;

Т.о. считаем полученные результаты удовлетворительными и в дальнейших расчетах определим:

, .
