Требования к качеству и приемке работ. 3. 1. Контроль качества, Соответствие проекту, приемка смонтированной арматуры производится в ходе монтажа арматуры в связи с тем

3.1. Контроль качества, соответствие проекту, приемка смонтированной арматуры производится в ходе монтажа арматуры в связи с тем, что доступ к смонтированным арматурным конструкциям и электроразводкам после монтажа опалубки затруднен.

3.2. Местоположение, диаметр и число стержней, а также расстояние между ними и допуски, должны соответствовать проекту.

Отклонения при установке арматуры не должны превышать допускаемых СНиП 3.03.01-87.

3.3. Приемка смонтированной арматуры оформляется актом.

В акте приемки смонтированных конструкций должны быть указаны номера рабочих чертежей, отступления от проекта, оценка качества блока и разрешение на его бетонирование.

К акту приемки должны быть приложены:

заводские сертификаты или паспорта основного металла и электродов, а при немаркированных металла и электродах - справка лаборатории об их испытании и качестве;

выписки из лабораторных журналов или акты испытаний образцов сварных сопряжений и стыков;

список сварщиков с указанием даты выдачи и номера диплома каждого;

перечень документов, на основании которых были внесены изменения в рабочие чертежи.

3.4. Технические критерии и средства контроля операций и процессов приведены в табл. 1.

Таблица 1

Схема разбивки на захватки при армировании стен типового этажа

Условные обозначения.

I...IV - номера захваток;

1 - место складирования сеток, каркасов; 2 - граница захваток

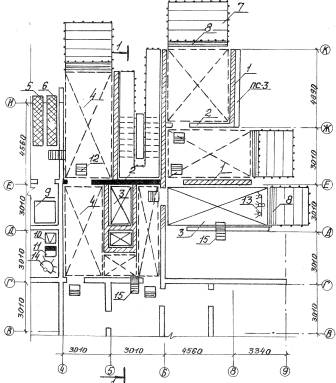

Схема производства работ при армировании стен типового этажа I захватка

Условные обозначения:

1 - первая очередь армирования стен; 2 - вторая очередь армирования стен; 3 - первая очередь установки опалубки; 4 - вторая очередь установки опалубки; 5 - место складирования сеток, каркасов; 6 - складирование закладных деталей; арматурных стержней; 7 - выкатные подмости с ограждением; 8 - ходовые подмости с ограждением; 9 - вагончик для обогрева рабочих; 10 - трансформатор сварочный; 11 - распределительный шкаф; 12 - инвентарная я передвижная площадка; 13 - переносная осветительная гирлянда; 14 - инвентарная осветительная опора с прожектором; 15 - приставная лестница с ограждением; 16 - стены, армированные на предыдущей захватке.

Схема производства работ при армировании стен типового этажа

Примечание. Условные обозначения приведены далее.

Схема производства работ при армировании стен типового этажа IV захвата

17 - торцевая опалубка стен лестничной клетки и лифтовой шахты; 18 - туннельная опалубка; 19 - приставная лестница; 20 - выкатные подмостки; 21 - временное инвентарное ограждение

Примечание. Условные обозначения приведены далее.
