Метрические резьбы. Шаг для основной и мелкой резьбы
Самостоятельная работа № 2
Тема: Построение чертежа детали «Втулка»
Цель работы: Приобретение навыков работы с графической системой КОМПАС.
Оформление заданий
Выполненные практические задания содержат распечатки заданий (формат А4) и файлы.
Содержание заданий

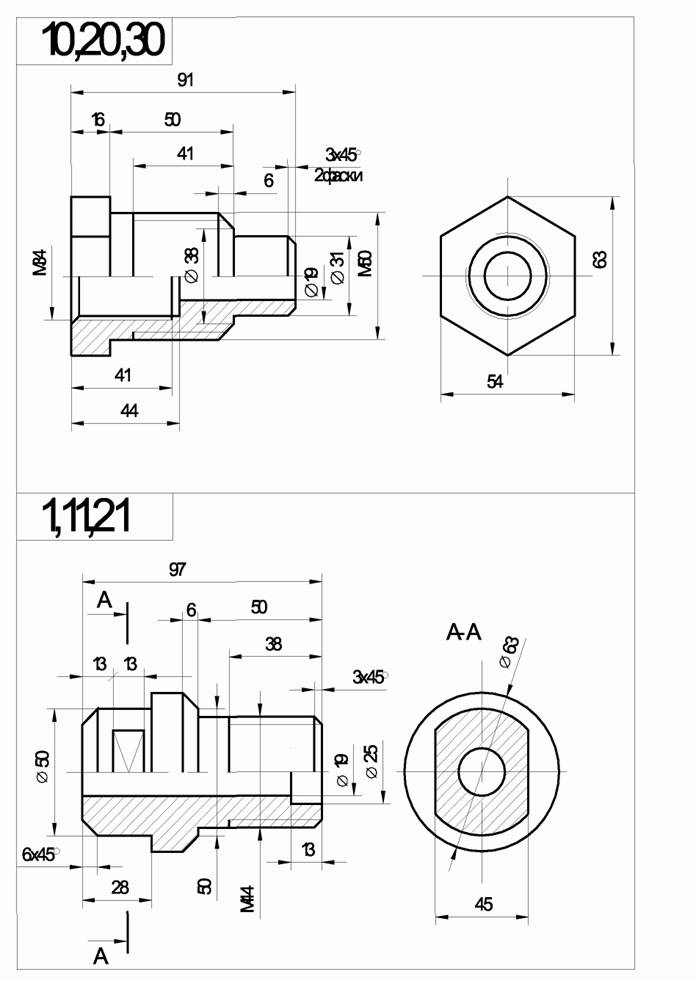

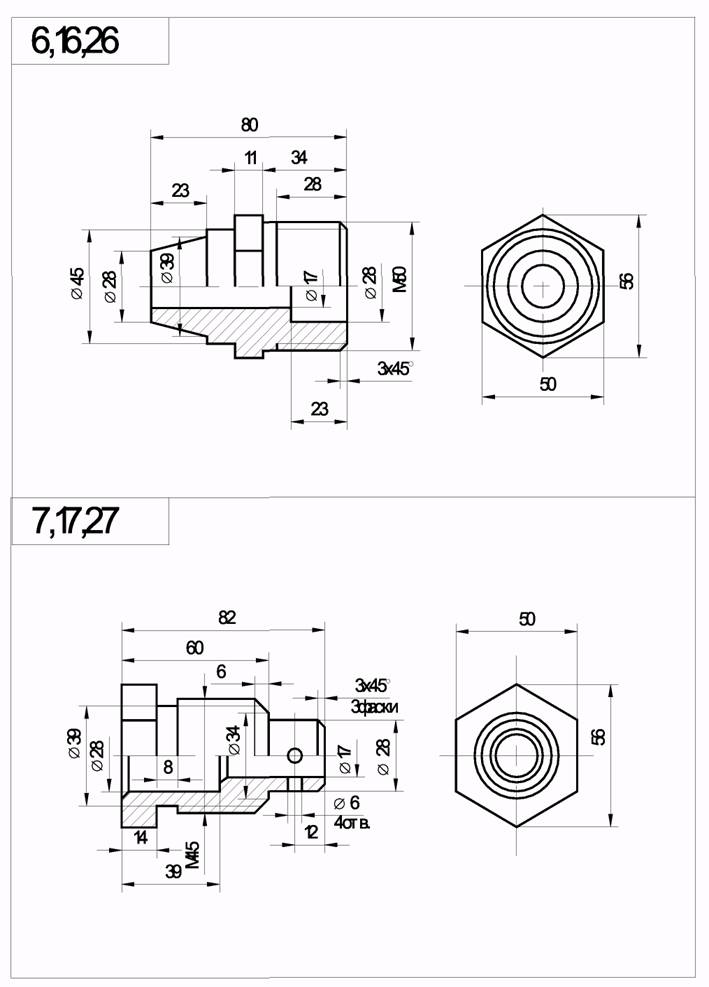

В графическом редакторе КОМПАС: по заданному чертежу выполнить наглядное изображение детали типа «Втулка» по указанным размерам.
Варианты заданий к самостоятельной работе №2
Метрическая резьба - с углом профиля 60 градусов, которая нарезается на болтах, гайках, шпильках и других деталях. Кроме метрической резьбы с крупным шагом, стантартом установлен еще ряд метрических резьб с мелким шагом. Характеризуются такая резьба: номинальным диаметром d - в мм и шагом S - в мм. Обозначается метрическая резьба - М20, что означает резьба метрическая c диаметром d =20 и крупным шагом; или М24х2 - резьба метрическая с d = 24мм и с мелким шагом S=2мм.
| Размер резьбы | Основной шаг |
| М 1,4 | 0,30 |
| М 2 | 0,40 |
| М 2,5 | 0,45 |
| М 3 | 0,50 |
| М 4 | 0,70 |
| М 5 | 0,80 |
| М 6 | 1,00 |
| М 8 | 1,25 |
| М 10 | 1,50 |
| М 12 | 1,75 |
| М 14 | 2,00 |
| М 16 | 2,00 |
| М 18 | 2,50 |
| М 20 | 2,50 |
| М 22 | 2,50 |
| М 24 | 3,00 |
| М 27 | 3,00 |
| М З0 | 3,50 |
| М ЗЗ | 3,50 |
| М 36 | 4,00 |
| М 39 | 4,00 |
| М 42 | 4,50 |
| М 45 | 4,50 |
| М 48 | 4,50 |
Для того, чтобы построить изображение
Метрические резьбы. Шаг для основной и мелкой резьбы
| Резьба | Шаг резьбы Р, мм | |||
| Основная резьба М | Мелкая резьба М | |||
| мелкая | мелкая 2 | супермелкая | ||
| M1 | 0.25 | (0.2) | ||
| M1.2 | 0.25 | (0.2) | ||
| M1.4 | 0.3 | (0.2) | ||
| M1.6 | 0.35 | (0.2) | ||
| M1.8 | 0.35 | (0.2) | ||
| M2 | 0.4 | (0.25) | ||
| M2.2 | 0.45 | (0.25) | ||
| M2.5 | 0.45 | (0.35) | ||
| M3 | 0.5 | (0.35) | ||
| M3.5 | 0.6 | (0.35) | ||
| M4 | 0.7 | 0.5 | ||
| M5 | 0.8 | 0.5 | ||
| M6 | 1.0 | 0.75 | 0.5 | |
| M8 | 1.25 | 1.0 | 0.75 | 0.5 |
| M10 | 1.5 | 1.25 | 1.0 | 0.75 |
| M12 | 1.75 | 1.5 | 1.25 | 1.0 |
| M14 | 2.0 | 1.5 | 1.25 | 1.0 |
| M16 | 2.0 | 1.5 | 1.0 | |
| M18 | 2.5 | 2.0 | 1.5 | 1.0 |
| M20 | 2.5 | 2.0 | 1.5 | 1.0 |
| M22 | 2.5 | 2.0 | 1.5 | 1.0 |
| M24 | 3.0 | 2.0 | 1.5 | 1.0 |
| M27 | 3.0 | 2.0 | 1.5 | (1.0) |
| M30 | 3.5 | 2.0 | 1.5 | (1.0) |
| M33 | 3.5 | 2.0 | 1.5 | |
| M36 | 4.0 | 3.0 | 2.0 | 1.5 |
| M39 | 4.0 | 3.0 | 2.0 | 1.5 |
| M42 | 4.5 | (4.0) 3.0 | 2.0 | 1.5 |
| M45 | 4.5 | (4.0) 3.0 | 2.0 | 1.5 |
| M48 | 5.0 | (4.0) 3.0 | 2.0 | 1.5 |
| M52 | 5.0 | (4.0) 3.0 | 2.0 | 1.5 |
| M56 | 5.5 | 4.0 | 3.0 (2.0) | 1.5 |
| M60 | 5.5 | 4.0 | 3.0 (2.0) | 1.5 |
| M64 | 6.0 | 4.0 | 3.0 | 2.0 (1.5) |
| M68 | 6.0 | 4.0 | 3.0 | 2.0 (1.5) |
|
|
|
