СПБУ. Основные элементы конструкции

СПБУ – имеют самоподъемные механизмы.

Корпус:

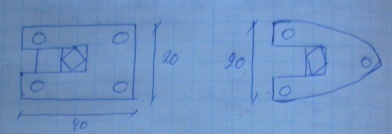

- прямоуг. (для небольш. глубин)

- треуг. (на больш. глубинах)

- с аутригерами - предназначены для увеличения площади опоры и повышения таким образом устойчивости.

Опоры: по форме:

- Сплошные цилиндр. (имеют отверстия для зубьев под. мех.),(моно)

-решетчатая конструкция (ферменные)

- телескопические (наиб. число аварий)

По числу: от трех; По положению: в пределах корпуса, на аутригерах. По фундаменту: индивидуальный (башмаки), маты(сплошные)-на слабые грунты

Подъёмные мех.: зависят от формы опор.

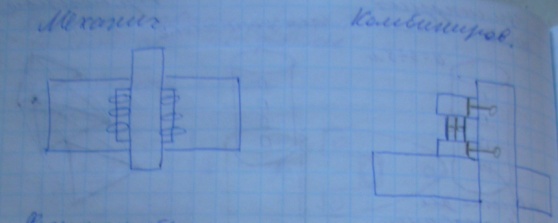

-гидравлические (для сплошных);-механич. (для ферменных); -смешанные (для сплошн.)

Буровая вышка: в пределах палубы

Кринолин: когда надо нарастить вышку для нового месторожд.

+др. элементы: вертолётная площ.,

перегр.механизмы (краны), жилой и технолог. блоки.

Определение осн. размеров:

1.Клиренс – расст. от расчетного УВ до низа ВС. Выбирается по высоте гребня волны 0,1% обесп-ти, чтобы наиб. волна не доставала до корпуса. Δ =h_0.1%+1.5м.

2. h-осадка ВС при транспортировке

3.Высота корпуса ВС: Н_к= h+1,5

4.Длина колонн: Н_кол=6+Н+Δ+Н_к, где Н – глубина в месте установки

5. Уравнение равновесия: вес вытесненной жидкости приравн. к сумме Веса соор. + сила отрыва колонн от грунта. γ_вV=ΣG=корп+опоры+под.мех+запас+оборуд+сила отрыва;

Gкорп = 0,22*10^-3Vкорп; Gоп= n*L; Gпод.м= 2МН*n; G_отр= 5МН*n; G_зап= 20МН; G_обор=10МН.
