Анализ технического заданияИсходные данные Произвести расчёт Усилителя постоянного тока по следующим исходным данным: · Выходное напряжение Uвых=+/-15 В; · Сопротивление нагрузки Rн=1 кОм; · Диапазон усиливаемых частот fв=1 МГц; · ЭДС источника сигнала Ег=2 мВ с сопротивлением Rг=10 кОм; · Рабочая температура Траб.=50 град.
Анализ технического задания.
Усилитель постоянного тока (УПТ) служит для усиления медленно меняющихся сигналов, значение которых после изменения остается постоянным сколько угодно долго. Нижняя рабочая частота УПТ , а высшая – определяется назначением усилителя и условиями его работы. В каскадах предварительного усиления в целях сокращения их числа возможно применение интегральных микросхем, наиболее универсальными из которых являются операционные усилители. Практическое использование операционных усилителей обусловлено большим значением коэффициента усиления, высоким входным и малым выходным сопротивлениями. Возьмём в качестве предварительного каскада усиления операционный усилитель который имеет требуемый коэффициент усиления и допускает изменение выходного сигнала почти в полном диапазоне питающего напряжения, а так же обладает высоким входным и сравнительно малым выходным сопротивлениями, отличается большей стабильностью и простотой использования. Выходной каскад выбираем Фазоинверсный с эмиттерной связью т.к. он предназначен для получения двух выходных сигналов, равных по амплитуде и противоположных по фазе, что соответствует заданию. Промышленность выпускает сотни типов операционных усилителей (ОУ), они имеют неинвертирующий и инвертирующий входы и неинвертирующий выход. Принцип работы (ОУ) заключается в том, что выходной сигнал изменяется в положительном направлении, когда потенциал на неинвертирующем входе становится более положительным, чем потенциал на инвертирующем входе, о наоборот. Это не означает, что на одном входе потенциал всегда должен быть более положительным, чем на другом, а просто указывает относительную фазу выходного сигнала. Применение сильной ООС снижает усиление и обеспечивает его стабильность.
3. Расчёт электрической принципиальной схемы усилителя. 3.1 Расчёт выходного дифференциального каскада. Сквозной коэффициент усиления: =1 (т.к мы используем ОУ с сигналом, подаваемым на неинвертирующий вход) Дифференциальный каскад:
Рис.3. дифференциальный каскад. Данный каскад удобен тем, что он симметричен и можно рассчитать только одно плечо. При выборе транзистора, учитываю, чтобы он удовлетворял следующим параметрам: 1) В 2) МГц Где
3)Ркдоп≥(3-4)Рm; мВт Ркдоп≥675 мВт; 4) , тогда В качестве VT2 и VT3 выбираем транзисторы КТ815В (N-P-N) со следующими параметрами: H21=70; H21эnom=70; Fпред=3 МГц; Rвхоэ=300 Ом; Uкэдоп=60 В; Iкдоп=1 А; Iбдоп=0,5 А; Ркдоп=1000 мВт; Ск=40 пФ; Сэ=60 пФ. Найду Н11 транзистора: Ом мА Ом Рассчитаю крутизну усиления транзисторов: Выберем Eо из условия: 2(Umвых+Uост)<E0<0.8Uкэдоп 2(15+3)<E0<0.8(60)

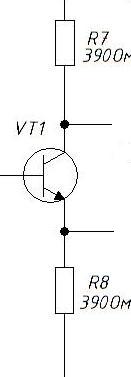

Приму Е0= Напряжение в рабочей точке: Uко=0,4 Е0=14 В Задам коэффициент усиления каскада К0=50, выберу из номинального ряда добавочные сопротивления R12, R13 равные 22 Ом, тогда коэффициент усиления каскада с учётом местной обратной связи будет равен: , где Тогда коэффициент усиления дифференциального каскада будет равен: Вычисляю приведённое сопротивление в цепи коллектора: Ом Найду сопротивление цепи коллектора R9 и R13: Выбираюиз номинального ряда R9 = R13 = 360 Ом Рассчитываю ток коллектора в рабочей точке: мА Рассчитываю значение сопротивления R11 в цепи эмиттера: Ом Нахожу входное напряжение дифференциального каскада: В мА 3.2. Расчет фазоинверсного каскада. Рис.3.2. фазоинверсный каскад. Данные полученные из предыдущих расчётов, необходимы для расчёта фазоинверсного каскада: Uвх=1,62 В; Rн=1кОм; мА; мВт Выбираемый транзистор VT1 должен удовлетворять следующим условиям: 1) В 2) МГц Где 3) Ркдоп ≥ (3-4) Рm; мВт Ркдоп ≥ 22.68 мВт; 4) , тогда В качестве VT1 выбираю транзистор КТ 201 А со следующими параметрами: H21=50; H21эnom=60; Fпред=10 МГц; Rвхоэ=100 Ом; Uкэдоп=20 В; Iкдоп=20 мА; Ркдоп=150 мВт; Ск=20 пФ;
Найду Н11 транзистора для заданных условий: мА Ом Ом Рассчитаю крутизну усиления транзистора: ; ; А / В Е0=36 В; Uк0=0,4 Е0=14 В. Для обеспечения равенства обоих выходных сигналов, сопротивления R6 и R7 должны быть равными. R6 = R7; R/6 = R/7 Так как в качестве каскада предварительного усиления в дальнейшем будет использован каскад на операционном усилителе, рассчитаю сопротивления R6 и R7 исходя из условия: RК=390 Ом Тогда: Ом Найдём входное сопротивление фазоинверсного каскада: В Коэффициент передачи фазоинверсного каскада:
|
