Диаграмма цветности XYZ

Цветовая температура является характеристикой источника света. Любой видимый нами цвет имеет цветовую температуру и не важно, какой это цвет: красный, малиновый, желтый, пурпурный, фиолетовый, зеленый, белый.

Труды в области изучения теплового излучения абсолютно черного тела принадлежат основоположнику квантовой физики Максу Планку. В 1931 году на VIII сессии Международной комиссии по освещению (МКО, в литературе часто пишется как CIE) была предложена цветовая модель XYZ. Данная модель представляет собой диаграмму цветности. Модель XYZ представлена на рисунке (5).

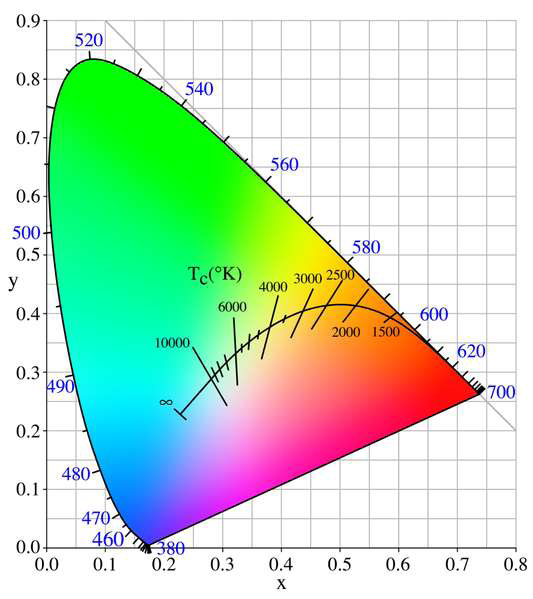

Рисунок (5) – Диаграмма цветности XYZ.

Числовые значения X и Y определяют координаты цвета на диаграмме. Координата Z определяет яркость цвета, она в данном случае не задействована, так как диаграмма представлена в двухмерном виде. Но самое интересное на этом рисунке – это кривая Планка, которая характеризует цветовую температуру цветов на диаграмме. Рассмотрим её поближе на рисунке (6).

Рисунок (6) –Кривая Планка

Кривая Планка на этом рисунке немного урезана и «слегка» перевернута, но на это можно не обращать внимание. Чтобы узнать цветовую температуру какого-либо цвета, нужно просто продолжить линию перпендикуляра до интересующей вас точки (участка цвета). Линия перпендикуляра, в свою очередь, характеризует такое понятие как смещение – степень отклонения цвета в зеленый или пурпурный.
