Цифровая фильтрация сигналов

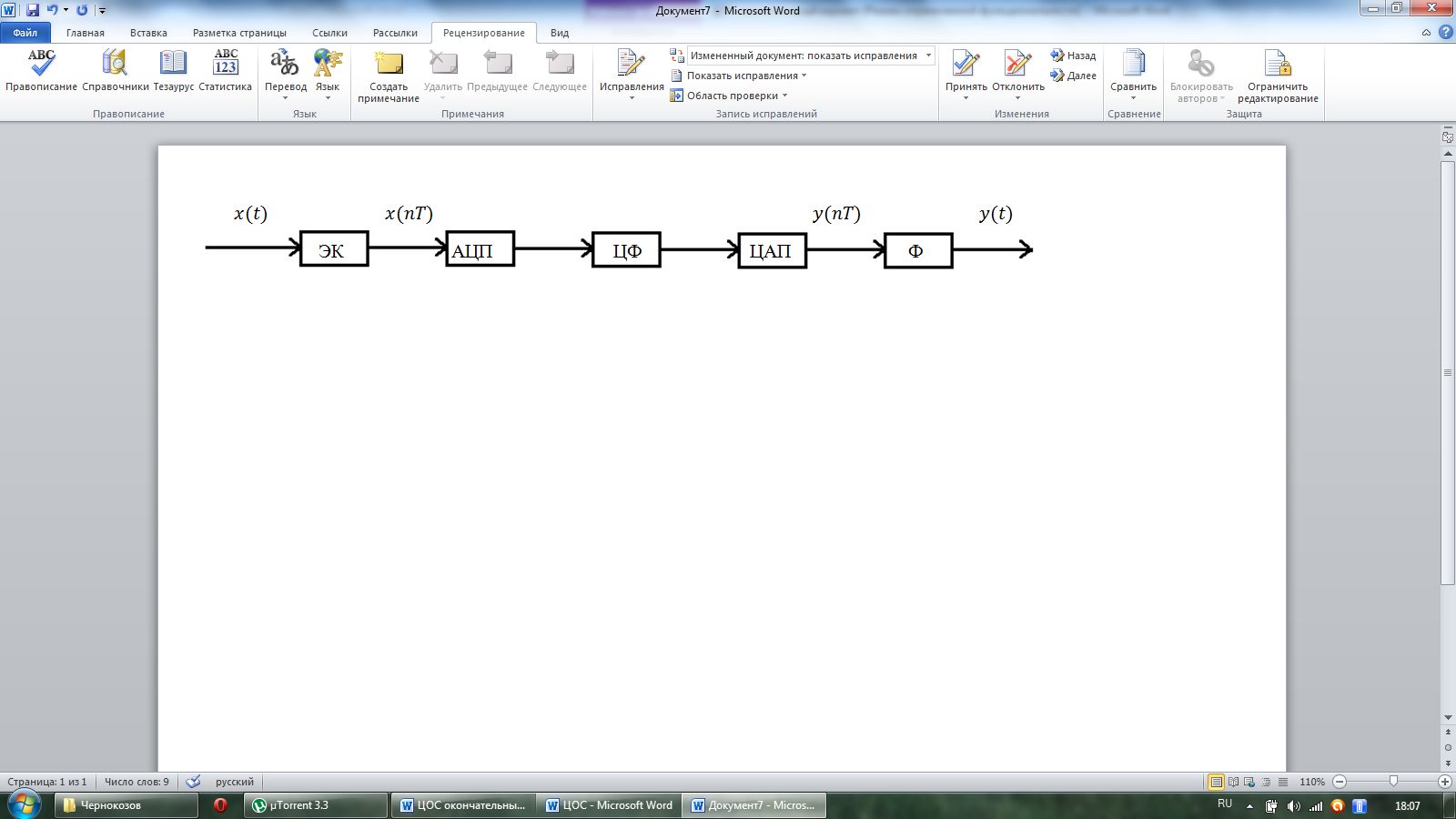

Обработка дискретных сигналов, как правило, реализуется в цифровой форме, т.е. дискретные отсчеты заменяются двоичными кодовыми словами и дискретная цепь становится цифровой. Если ставится задача подавлять или усиливать определенные частоты в спектре входного сигнала, то цифровая цепь называется цифровым фильтром (ЦФ). Перевод дискретных отсчетов в двоичные слова осуществляется аналого-цифровым преобразователем (АЦП), а обратная операция цифро-аналоговым преобразователем (ЦАП), с последующей обработкой фильтром (Ф) для получения аналогового выходного сигнала с заданными характеристиками. Цифровая система обработки сигналов изображена на рисунке 7.1.

Рисунок 7.1

Дискретные и цифровые цепи описываются одинаковыми уравнениями. Однако дискретизация сигнала по амплитуде приводит к погрешности квантования, которая зависит от разрядности кодовых слов.

В зависимости от наличия или отсутствия обратных связей в структурной схеме цифровой цепи, соответствующие цифровые фильтры получают ряд принципиальных особенностей.

Если обратные связи отсутствуют, то такой фильтр имеет импульсную характеристику с конечным числом отсчётов, т.е. конечно-импульсную характеристику (КИХ), относится к фильтрам КИХ-типа и называется нерекурсивным (рисунок 7.2).

Алгоритм такого фильтра определяется выражением:

Коэффициенты определяются отсчётами импульсной характеристики

Передаточная функция такого фильтра имеет вид:

Рисунок 7.2

Отсутствие обратных связей определяет абсолютную устойчивость нерекурсивных фильтров. Нерекурсивные фильтры характеризуются простотой анализа и реализации, что привело к их широкому применению на практике.

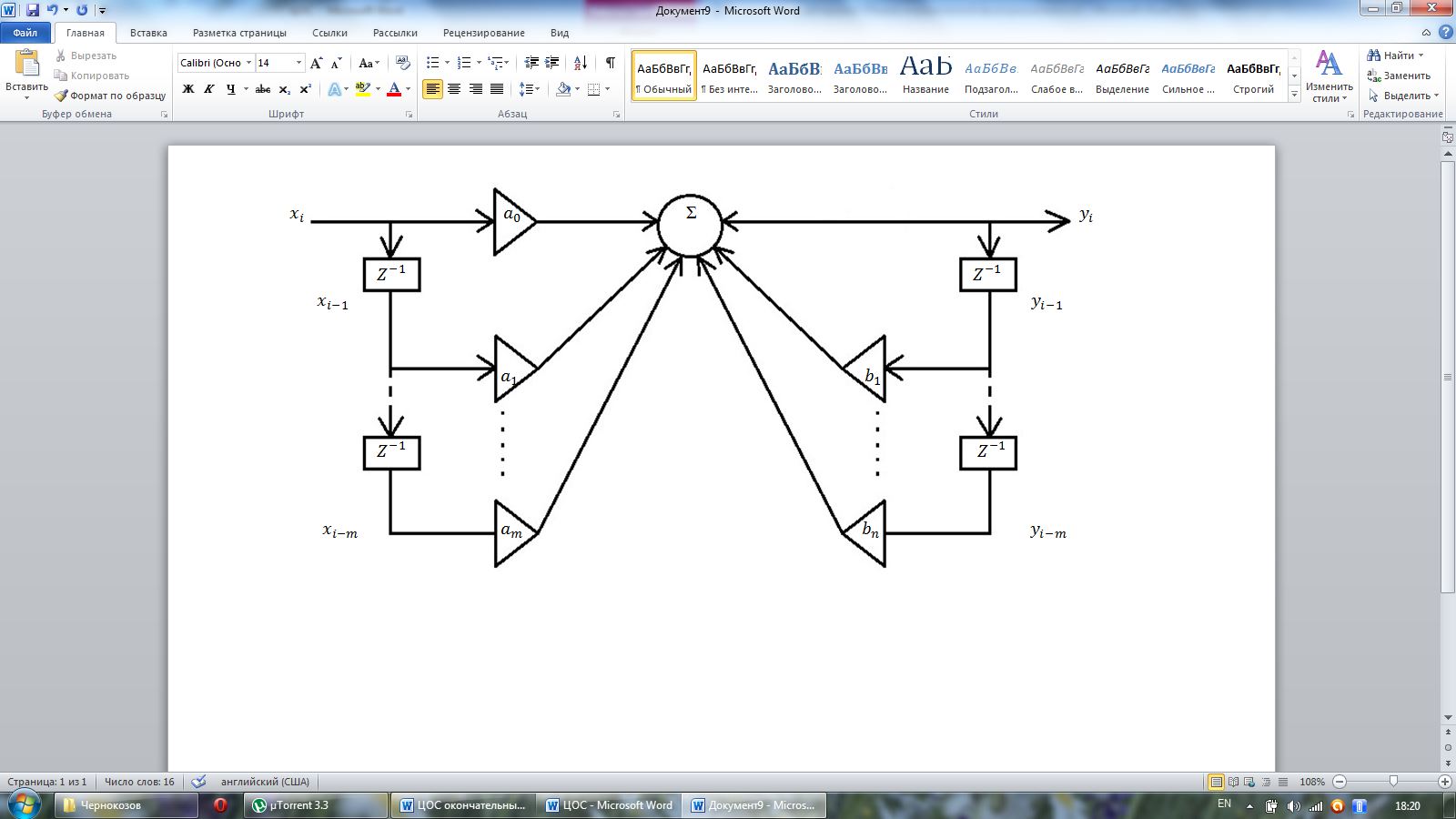

Если структурная схема цифрового фильтра имеет обратные связи, то такой фильтр в общем случае имеет бесконечную импульсную характеристику, т.е. относится к фильтрам БИХ-типа и называется рекурсивным. Структурная схема рекурсивного фильтра представлена на рисунке 7.3.

Рисунок 7.3

Рекурсивный фильтр работает в соответствии с алгоритмом:

Передаточная функция такого фильтра имеет вид:

Рекурсивный фильтр при меньшей сложности, чем не рекурсивный, обеспечивает лучшие частотные характеристики, однако из-за наличия обратных связей в нём возможна потеря устойчивости.
