Порядок неполной разборки револьвера

Разборка и сборка револьвера

41. Разборка револьвера производится для чистки, смазки и осмотра. Излишне частая разборка вредна, так как она ускоряет изнашивание частей; поэтому обучение разборке и сборке на боевых револьверах запрещается.

42. При разборке и сборке револьвера соблюдать следующее:

1) разборку и сборку производить на столе или скамейке, а в поле — на чистой подстилке;

2) отделяя и вкладывая части револьвера, обращаться с ними осторожно, чтобы не повредить их;

3) при отвинчивании и завинчивании винтов отвертку держать всей кистью в обхват, а лезвие вставлять в прорезь винта плотно всем острием; винты отвинчивать осторожно; не вынимать лезвия отвертки из прорези, пока винт не получит свободного хода, после этого вывинчивать винт рукой; при завинчивании поступать в обратном порядке; широким лезвием вывинчивать (завинчивать) винты: соединительный, дверцы, пружины дверцы и спусковой скобы, а узким — все остальные;

4) при сборке револьвера обращать внимание на нумерацию частей, чтобы не перепутать их с частями других револьверов.

Порядок неполной разборки револьвера

43. Неполную разборку револьвера производить в такой последовательности:

1) выдвинуть шомпол из оси барабана: взять револьвер левой рукой за рукоятку, правой рукой повернуть шомпол за головку налево и выдвинуть его до отказа (рис. 26);

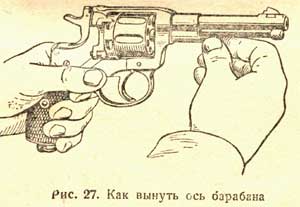

2) вынуть ось барабана: удерживая револьвер левой рукой за рукоятку, правой рукой повернуть шомпольную трубку настолько, чтобы черта на верхней части ее пришлась против черты на пояске ствола, и вынуть за головку ось барабана (рис. 27);

3) вынуть барабан: откинуть дверцу вниз к спусковой скобе, вынуть барабан в правую сторону и закрыть дверцу (рис. 28).

Порядок сборки револьвера после неполной разборки его.

44. Сборку револьвера после неполной разборки производить в такой последовательности:

1) вложить барабан: взять револьвер за рукоятку в левую руку, а правой рукой открыть дверцу; взять барабан в правую руку, наложить большой палец на задний его обрез, а указательным пальцем утопить подвижную трубку внутрь барабана; вложить барабан с правой стороны в рамку и закрыть дверцу;

2) вставить ось барабана: правой рукой повернуть шомпольную трубку до совмещения черточек на трубке и на пояске ствола; вложить ось на место так, чтобы головка ее вошла в вырез передней стенки рамки;

3) вставить шомпол: повернуть шомпольную трубку с шомполом, вдвинуть шомпол внутрь оси барабана и повернуть его за головку направо;

4) проверить правильность сборки и действия механизмов револьвера.

Порядок полной разборки револьвера.

45. Полную разборку производить в такой последовательности:

1) произвести неполную разборку (ст. 43);

2) вынуть подвижную трубку барабана: повернуть трубку за ее выступающий конец настолько, чтобы метка на ней пришлась против продольного паза барабана, вынуть трубку и снять с нее спиральную пружину (рис. 29); 3) вывинтить соединительный винт (рис. 30);

4) отделить боковую крышку: положить револьвер на ладонь левой руки боковой крышкой кверху и ударить рукояткой отвертки по левой стороне передней стенки рамки у того места, где поставлен номер револьвера; отделить рукой крышку (рис. 31);

5) поставить курок на боевой взвод, нажимая большим пальцем правой руки на спицу;

6) ввинтить соединительный винт: положить револьвер на ладонь левой руки, как указано на рис. 32; правой рукой (без отвертки) ввинтить соединительный винт в нарезное гнездо над верхним пером боевой пружины;

7) снять курок с оси: взять револьвер левой рукой за рукоятку, а правой — за курок и, надавив указательным пальцем левой руки на хвост спускового крючка возможно сильнее, снять курок с оси (рис. 33);

8) вынуть собачку, положив револьвер на ладонь левой руки, как показано на рис. 34;

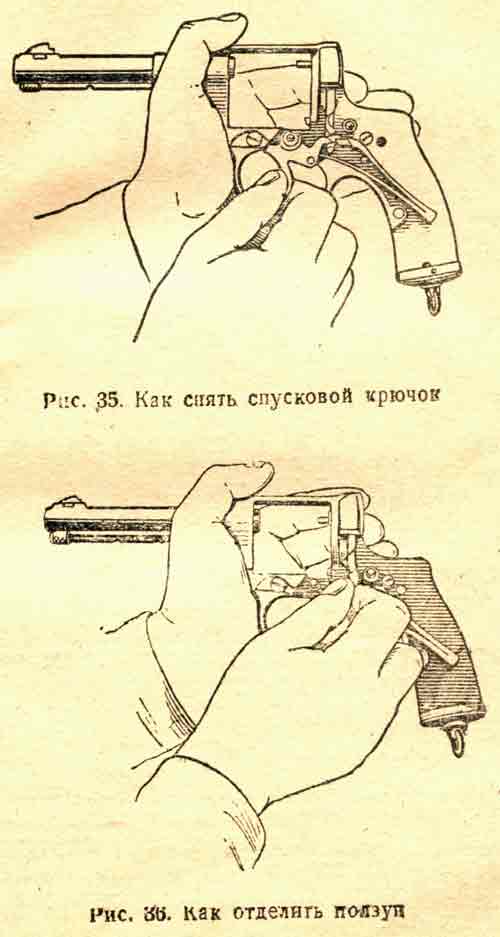

9) снять спусковой крючок с оси (рис. 35);

10) отделить ползун от рамки, предварительно отведя его насколько возможно вниз (рис. 36);

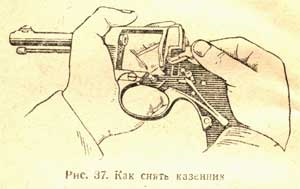

11) снять казенник с оси, предварительно надавив указательным пальцем правой руки на нижний конец казенника настолько, чтобы его головка вышла из рамки (рис. 37);

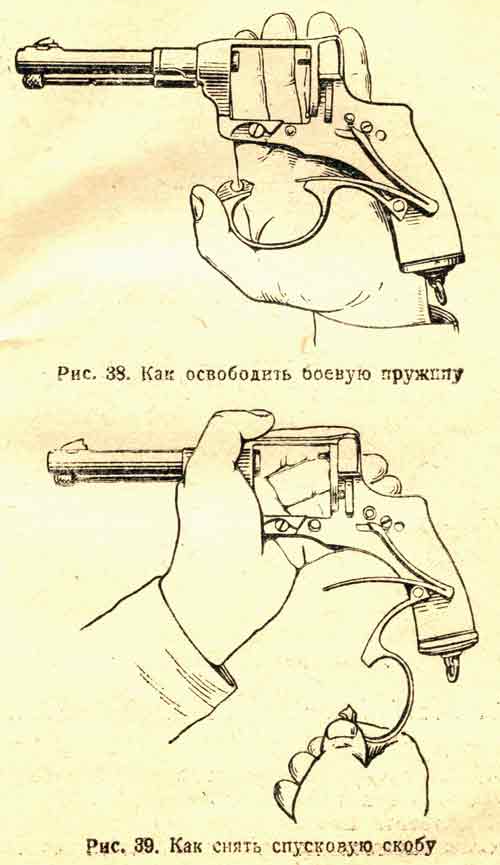

12) освободить боевую пружину: удерживая револьвер на ладони левой руки, надавить мякотью ладони у большого пальца на спусковую скобу, а правой рукой при помощи отвертки освободить (не вывинчивая окончательно) винт спусковой скобы; затем, постепенно ослабляя нажим ладонью левой руки, дать спусковой скобе возможность повернуться передним концом вниз и освободить боевую пружину (рис. 38);

13) снять спусковую скобу, (рис. 39) и боевую пружину;

14) вывинтить рукой соединительный винт;

15) отделить дверцу и ее пружину: отвинтить винт пружины дверцы; отвинтить и вынуть винт дверцы (рис. 40); вынуть дверцу и ее пружину;

16) отделить шомпол: вывинтить винт шомпольной пружины, снять пружину и вынуть шомпол (рис. 41).

Порядок сборки револьвера после полной разборки его.

46. Сборку револьвера после полной разборки производить в такой последовательности:

1) вставить шомпол: вложить шомпол в канал прилива шомпольной трубки так, чтобы продольный паз на стебле шомпола пришелся против выреза для зуба пружины в приливе трубки; вставить шомпольную пружину зубом в вырез прилива и отверстием против гнезда винта; завинтить винт шомпольной пружины;

2) присоединить дверцу с пружиной: вложить пружину дверцы в паз рамки; надеть дверцу ушками на стойку рамки; завинтить винт дверцы и винт ее пружины;

3) ввинтить рукой соединительный винт в гнездо на левой стороне рамки, положив револьвер на ладонь левой руки дверцей книзу;

4) вложить боевую пружину соском в гнездо рамки так, чтобы верхний конец пера пружины прилегал к соединительному винту;

5) присоединить спусковую скобу: надеть хвост спусковой скобы на ось рамки; удерживая револьвер на ладони левой руки, наложить концы пальцев на верхнюю стенку рамки, одновременно мякотью большого пальца левой руки нажимать на спусковую скобу до тех пор, пока она своим вырезом не наденется на винт спусковой скобы; завинтить винт спусковой скобы;

6) вставить казенник: взять казенник за головку и надеть его на ось (для удобства надевания головку казенника отклонить назад), затем ввести головку казенника внутрь рамки;

7) вставить ползун: взять ползун за нижний конец, вставить его в пазы рамки и продвинуть вверх;

8) надеть спусковой крючок на ось так, чтобы конец коленчатого выступа вошел в выемку нижней части ползуна, для чего подать ползун вниз, и чтобы конец нижнего пера боевой пружины поместился в выеме спускового крючка.

9) вложить собачку, для чего отодвинуть хвост спускового крючка вперед и придерживать его большим пальцем левой руки;

10) надеть курок на ось: взять револьвер левой рукой за рукоятку, указательным пальцем левой руки надавить возможно сильнее на хвост спускового крючка; затем взять курок правой рукой за спицу, надеть его на ось и отпустить спусковой крючок;

11) поставить курок на боевой взвод, вывинтить рукой соединительный винт и плавно спустить курок, придерживая его за спицу;

12) надеть боковую крышку: вложить выступающий конец деревянного вкладыша между концом спусковой скобы и затылка; поставить на место концы крышки (у передней и задней стенок рамки); сильно нажимая на задний конец крышки, поставить ее на место и ввинтить с правой стороны рамки соединительный винт;

13) вставить в барабан подвижную трубку: надеть, пружину на тонкий конец трубки; вложить трубку с пружиной в канал барабана и повернуть трубку; так, чтобы сосок ее пришелся против паза в барабане; надавив на верхний обрез трубки, вдвинуть ее внутрь барабана и повернуть на пол оборота;

14) вложить барабан, вставить ось барабана и шомпол;

15) проверить правильность сборки и действия частей револьвера.
