Закон ома для цепей

закон Ома для полной цепи: сила тока в полной цепи равна электродвижущей силе источника, деленной на сумму сопротивлений однородного и неоднородного участков цепи.

Закон Ома для полной цепи:

(1)

где:

· — ЭДС источника напряжения(В),

· — сила тока в цепи (А),

· — сопротивление всех внешних элементов цепи (Ом),

· — внутреннее сопротивление источника напряжения (Ом).

Из закона Ома для полной цепи вытекают следствия:

· При r<<R сила тока в цепи обратно пропорциональна её сопротивлению. А сам источник в ряде случаев может быть назван источником напряжения

· При r>>R сила тока от свойств внешней цепи (от величины нагрузки) не зависит. И источник может быть назван источником тока.

Часто^[2] выражение:

(2)

(где есть напряжение или падение напряжения, или, что то же, разность потенциалов между началом и концом участка проводника) тоже называют «Законом Ома».

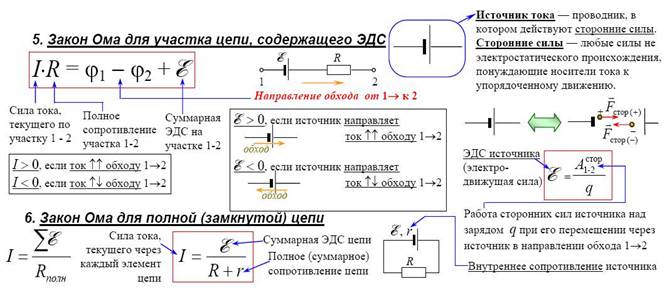

Закон Ома для участка цепи, содержащего источник ЭДС. Обобщенный закон Ома. Закон (правило) Ома для участка цепи, содержащего источник ЭДС, позволяет найти ток этого участка по известной разности потенциалов (φ_а- φ_с)на концах участка цепи и имеющейся на этом участке ЭДС E.

Так, по уравнению (1.2) для схемы рис. 2.6, а

I = (φ_a- φ_c+ E) / R = (U_ac+ E) / R;

по уравнению (2.2а) для схемы рис. 2.6, б

I = (φ_a- φ_c- E) / R = (U_ac- E) / R.

В общем случае

(2.3а)

Уравнение (2.3а) математически выражает закон Ома для участка цепи, содержащего источник ЭДС; знак плюс перед Е соответствует рис. 2.6, а, знак минус - рис. 2.6, б. В частном случае при Е = 0 уравнение (2.3а) переходит в уравнение (2.3).
