Заглушка 001

Пример выполнения задания

1. Ответить на теоретический вопрос.

2. Провести технологическую подготовку производства для детали «Заглушка - 001»:

- прочитать чертеж

- подобрать режущий инструмент

- назначить режимы резания

- показать на чертеже оси координат и ноль детали

- разработать операционный техпроцесс обработки детали

- рассчитать опорные точки

- разработать управляющую программу

Операционный технологический процесс обработки детали

«Заглушка - 001»

Заготовку D60 мм, L=100 мм

Фрезерная

- Установить и закрепить заготовку, снять

- Фрезеровать плоскость «как чисто»

- фрезеровать последовательно стороны шестигранника, выдерживая размеры по чертежу

- сверлить последовательно два отверстия, выдерживая размеры по чертежу

- притупить острые кромки

- контроль размеров по чертежу

Управляющую программа на деталь

G17 G54 G90 F150 A500 M3 M8

T1 D1; фреза 50 M6

G0 X-10 Y-57

Z-1

G1 Y57

X10

Y-57

G0 Z50

X100

T2 D1 S300 F100; фреза 12

M6

G0 X0 Y-38

Z-10

G42 G1 X0 Y-30

X26 Y-15.01

Y15.01

X0 Y30

X-26 Y15.01

Y-15.01

X0 Y-30

G40 G0 Y-38

G0 Z50 X100

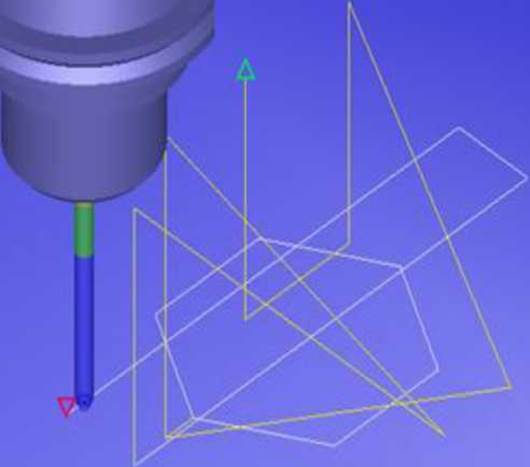

3. Проверить траекторию управляющей программы в ПО SuniTrain или CIMCO

ЗАГЛУШКА 001

G17 G54 G90 F150 A500 M3 M8

T1 D1; фреза 50 M6

G0 X-10 Y-57

Z-1

G1 Y57

X10

Y-57

G0 Z50

X100

T2 D1 S300 F100; фреза 12

M6

G0 X0 Y-38

Z-10

G42 G1 X0 Y-30

X26 Y-15.01

Y15.01

X0 Y30

X-26 Y15.01

Y-15.01

X0 Y-30

G40 G0 Y-38

G0 Z50 X100

При совпадении траектории движения инструмента на компьютере с контуром чертежа детали, работу представить преподавателю и на этом задание считается выполненным
