Структура файловой системы на диске

Рассмотрение методов работы с дисковым пространством даёт общее представление о совокупности служебных данных, необходимых для описания файловой системы. Структура служебных данных типовой файловой системы, например Unix, на одном из разделов диска, таким образом, может состоять из четырёх основных частей (см. рис. 12.5).

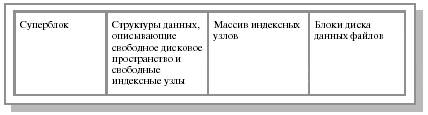

Рис. 12.5. Примерная структура файловой системы на диске

В начале раздела находится суперблок, содержащий общее описание файловой системы, например:

• тип файловой системы;
• размер файловой системы в блоках;
• размер массива индексных узлов;
• размер логического блока.

Описанные структуры данных создаются на диске в результате его форматирования (например, утилитами format, makefs и др.). Их наличие позволяет обращаться к данным на диске как к файловой системе, а не как к обычной последовательности блоков.

В файловых системах современных ОС для повышения устойчивости поддерживается несколько копий суперблока. В некоторых версиях Unix суперблок включал также и структуры данных, управляющие распределением дискового пространства, в результате чего суперблок непрерывно подвергался модификации, что снижало надёжность файловой системы в целом. Выделение структур данных, описывающих дисковое пространство, в отдельную часть является более правильным решением.

Массив индексных узлов (ilist) содержит список индексов, соответствующих файлам данной файловой системы. Размер массива индексных узлов определяется администратором при установке системы. Максимальное число файлов, которые могут быть созданы в файловой системе, определяется числом доступных индексных узлов.

В блоках данных хранятся реальные данные файлов. Размер логического блока данных может задаваться при форматировании файловой системы. Заполнение диска содержательной информацией предполагает использование блоков хранения данных для файлов директорий и обычных файлов и имеет следствием модификацию массива индексных узлов и данных, описывающих пространство диска. Отдельно взятый блок данных может принадлежать одному и только одному файлу в файловой системе.

Реализация директорий

Как уже говорилось, директория или каталог - это файл, имеющий вид таблицы и хранящий список входящих в него файлов или каталогов. Основная задача файлов-директорий - поддержка иерархической древовидной структуры файловой системы. Запись в директории имеет определённый для данной ОС формат, зачастую неизвестный пользователю, поэтому блоки данных файла-директории заполняются не через операции записи, а при помощи специальных системных вызовов (например, создание файла).

Для доступа к файлу ОС использует путь (pathname), сообщённый пользователем. Запись в директории связывает имя файла или имя поддиректории с блоками данных на диске (см. рис. 12.6). В зависимости от способа выделения файлу блоков диска эта ссылка может быть номером первого блока или номером индексного узла. В любом случае обеспечивается связь символьного имени файла с данными на диске.

Рис. 12.6. Реализация директорий

Когда система открывает файл, она ищет его имя в директории. Затем из записи в директории или из структуры, на которую запись в директории указывает, извлекаются атрибуты и адреса блоков файла на диске. Эта информация помещается в системную таблицу в главной памяти. Все последующие ссылки на данный файл используют эту информацию. Атрибуты файла можно хранить непосредственно в записи в директории, как показано на рис. 12.6. Однако для организации совместного доступа к файлам удобнее хранить атрибуты в индексном узле, как это делается в Unix.

Рассмотрим несколько конкретных примеров.

Примеры реализации директорий в некоторых ОС. Директории в ОС MS-DOS

В ОС MS-DOS типовая запись в директории имеет вид, показанный на рис. 12.7.

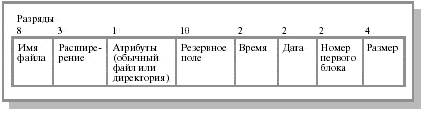

Рис. 12.7. Вариант записи в директории MS-DOS

В ОС MS-DOS, как и в большинстве современных ОС, директории могут содержать поддиректории (специфицируемые битом атрибута), что позволяет конструировать произвольное дерево директорий файловой системы.

Номер первого блока используется в качестве индекса в таблице FAT. Далее по цепочке в этой таблице могут быть найдены остальные блоки.

Директории в ОС Unix

Структура директории проста. Каждая запись содержит имя файла и номер его индексного узла (см. рис. 12.8). Вся остальная информация о файле (тип, размер, время модификации, владелец и т. д. и номера дисковых блоков) находится в индексном узле.

Рис. 12.8. Вариант записи в директории Unix

В более поздних версиях Unix форма записи претерпела ряд изменений, например имя файла описывается структурой. Однако суть осталась прежней.

Поиск в директории. Линейный поиск

Список файлов в директории обычно не является упорядоченным по именам файлов. Поэтому правильный выбор алгоритма поиска имени файла в директории имеет большое влияние на эффективность и надёжность файловых систем.

Существует несколько стратегий просмотра списка символьных имён. Простейшей из них является линейный поиск. Директория просматривается с самого начала, пока не встретится нужное имя файла. Хотя это наименее эффективный способ поиска, оказывается, что в большинстве случаев он работает с приемлемой производительностью. Например, авторы Unix утверждали, что линейного поиска вполне достаточно. По-видимому, это связано с тем, что на фоне относительно медленного доступа к диску некоторые задержки, возникающие в процессе сканирования списка, несущественны.

Метод прост, но требует временных затрат. Для создания нового файла вначале нужно проверить директорию на наличие такого же имени. Затем имя нового файла вставляется в конец директории (если, разумеется, файл с таким же именем в директории не существует, в противном случае нужно информировать пользователя). Для удаления файла нужно также выполнить поиск его имени в списке и пометить запись как неиспользуемую.

Реальный недостаток данного метода - последовательный поиск файла. Информация о структуре директории используется часто, и неэффективный способ поиска будет заметен пользователям. Можно свести поиск к бинарному, если отсортировать список файлов. Однако это усложнит создание и удаление файлов, так как требуется перемещение большого объема информации.

Монтирование и связывание файловых систем. Хэш-таблица.

Хеш-таблица

Хеширование – другой способ, который может использоваться для размещения и последующего поиска имени файла в директории. В данном методе имена файлов также хранятся в каталоге в виде линейного списка, но дополнительно используется хеш-таблица. Хеш-таблица, точнее построенная на её основе хеш-функция, позволяет по имени файла получить указатель на имя файла в списке. Таким образом, можно существенно уменьшить время поиска.

В результате хеширования могут возникать коллизии, то есть ситуации, когда функция хеширования, применённая к разным именам файлов, даёт один и тот же результат. Обычно имена таких файлов объединяют в связные списки, предполагая в дальнейшем осуществление в них последовательного поиска нужного имени файла. Выбор подходящего алгоритма хеширования позволяет свести к минимуму число коллизий. Однако всегда есть вероятность неблагоприятного исхода, когда непропорционально большому числу имён файлов функция хеширования ставит в соответствие один и тот же результат. В таком случае преимущество использования этой схемы по сравнению с последовательным поиском практически утрачивается.

Помимо описанных методов поиска имени файла, в директории существуют и другие. В качестве примера можно привести организацию поиска в каталогах файловой системы NTFS при помощи так называемого B-дерева, которое стало стандартным способом организации индексов в системах баз данных.

Монтирование файловых систем

Так же как файл должен быть открыт перед использованием, и файловая система, хранящаяся на разделе диска, должна быть смонтирована, чтобы стать доступной процессам системы.

Функция mount (монтировать) связывает файловую систему из указанного раздела на диске с существующей иерархией файловых систем, а функция umount (демонтировать) выключает файловую систему из иерархии. Функция mount, таким образом, дает пользователям возможность обращаться к данным в дисковом разделе как к файловой системе, а не как к последовательности дисковых блоков.

Процедура монтирования состоит в следующем. Пользователь (в Unix это суперпользователь) сообщает ОС имя устройства и место в файловой структуре (имя пустого каталога), куда нужно присоединить файловую систему (точка монтирования) (см. рис. 12.9 и рис. 12.10). Hапример, в ОС Unix библиотечный вызов mount имеет вид:
