Трудовой метод

основан на использовании для характеристики объемов производства норм трудовых затрат - нормо-часов. Он применим для оценки уровня производительности труда на отдельных участках производства, в цехах, но требует строгой обоснованности применяемых норм. При разнонапряженности норм такой метод дает существенные искажения, поэтому его применение не имеет широкого распространения.

12. ДРЕВЕСИНА: ОСНОВНЫЕ СВОЙСТВА ДРЕВЕСИНЫ

Ни один из строительных материалов не обладает такими качествами, как древесина. Она очень удобна в обработке. Кроме того, это один из самых прочных, легких материалов, долго сохраняющих тепло и приятный запах. Физические свойства древесины

К физическим свойствам древесины относятся ее плотность, влажность, теплопроводность, звукопроводность, электропроводность, стойкость к коррозии (то есть способность противостоять действию агрессивной среды), а также ее декоративные качества (цвет, блеск, запах и текстура).

Плотность древесины – это отношение ее массы к объему, измеряемой в г/см3или кг/м3. Зависит этот показатель от породы древесины, возраста, условий роста, ее влажности. Нет необходимости вдаваться в подробности изучения данного показателя; достаточно знать, что древесина, отличающаяся большей плотностью, служит гораздо дольше и менее подвержена необратимым изменениям, чем менее плотная (однако следует учесть, что для чистоты сравнительного анализа плотность древесины измеряют на образцах влажностью 15 %). Самая большая плотность у дуба, далее по убывающей следуют: ясень, клен, лиственница, бук, береза, орех, сосна, липа, осина, ель, пихта.

Влажность лесоматериалов, используемых в строительстве и при изготовлении деревянных изделий, является показателем ее качества и долговечности. На практике различают древесину: комнатно-сухую, с влажностью 8–12 %; воздушно-сухую искусственной сушки, с влажностью 12–18 % (эти два вида древесины получают путем сушки пиломатериалов в сушильных камерах); атмосферно-сухую естественной сушки, с влажностью 18–23 % (получают в результате продолжительного хранения лесоматериалов, уложенных штабелями на прокладках в сухих, проветриваемых помещениях или под навесом, без допуска воздействия прямых солнечных лучей), влажную древесину, с влажностью более 23 %.

Чем меньше показатель влажности древесины, тем меньше она подвержена гниению. Однако не следует стремиться использовать лесоматериалы наименьшей влажности. Дело в том, что структура древесины очень гигроскопична: она легко отдает переизбыток влаги при повышении температуры и уменьшении влажности окружающей среды и с такой же легкостью впитывает влагу при снижении температуры и повышении влажности окружающей среды. Это неминуемо приводит: в первом случае – к усушке древесины (уменьшению ее объемных размеров); во втором случае – к ее разбуханию (увеличению объемных размеров). И усушка, и разбухание изменяют объемные размеры деревянной детали неодинаково в различных направлениях; результат этого – коробление древесины, деформация деревянных конструкций, что в конечном итоге приводит их в негодность. Самый простой способ предупреждения коробления – применение древесины, влажность которой в момент использования соответствует эксплуатационной влажности.

Теплопроводность, звукопроводность. Деревянные дома из сруба или бруса хорошо удерживают тепло. Здоровая древесина способна распространять звук вдоль волокон: если после удара по комлевой части бревна, доски или бруса слышится чистый звенящий звук, то это говорит о высоком качестве древесины; прерывистый, глухой звук свидетельствует о ее загнивании.

Коррозионная стойкость древесины очень важна для строений и изделий, изготовленных из нее, особенно тех, которые эксплуатируются в основном под открытым небом. Следует отметить, что хвойные породы более стойки к коррозии по сравнению с лиственными, поскольку хвойная древесина пропитана природными смолистыми веществами.

Цвет, блеск, запах и текстура являются физическими свойствами древесины, позволяющими визуально определить ее породу.

Цвет способен указать на качество: например, синеватая окраска хвойной древесины свидетельствует о начальной стадии загнивания (цвет здоровой сосны – от коричневато-желтого в зонах, насыщенных смолой, до светло-желтого; цвет ели – от светло-желтого до белого); черные и темно-коричневые пятна на буковой древесине – признак загнивания (цвет здорового бука – от желто до розовато-бежевого).

Свидетельствовать о пороках древесины может и изменение запаха: если в помещении, где хранится древесина бука, ощущается стойкий запах прелой листвы, а запах в помещении, где хранятся сосновые лесоматериалы, затхлый – это явный признак процессов гниения.

Текстура древесины зависит от распила, а механическая прочность тех или иных досок или брусков – от вида разреза (рис. 3). Но и цвет, и блеск, и текстура имеют чисто декоративное значение.

Рис. 3. Составные части поперечного распила ствола и текстура древесины на трех разрезах: а – составные части поперечного распила ствола: 1 – лубяной слой коры; 2 – камбий; 3 – заболонь; 4 – ядро; 5 – сердцевина; 6 – сердцевидные лучи; б – текстура древесины сосны на трех разрезах: 1 – на поперечном; 2 – на радиальном; 3 – на тангентальном.

Механические свойства древесины Механические свойства древесины более важны, так как от них зависят прочность и долговечность сооружений и изделий из дерева.

Механическая прочность древесины – это ее возможность противостоять различным статическим и динамическим нагрузкам. По направлению действия нагрузок различают прочность на сжатие, изгиб, скалывание (сдвиг), растяжение (рис. 4). При этом предел прочности древесины на сжатие и растяжение при направлении нагрузки вдоль волокон значительно выше, нежели при направлении нагрузки поперек волокон. Механическая прочность древесины зависит от ее физических свойств: увеличение влажности снижает прочность, а плотная древесина более прочна, чем легкая и рыхлая.

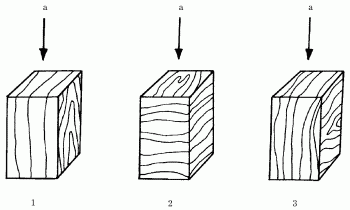

Рис. 4. Испытание прочности древесины: а – направление нагрузки: 1 – вдоль волокон; 2 – поперек волокон радиально; 3 – поперек волокон тангентально. Пластичность – способность деревянной детали изменять форму под воздействием нагрузки и сохранять эту форму после снятия приложенной нагрузки. Это свойство имеет значение при изготовлении гнутых деталей: важно знать, что с увеличением влажности и температуры древесины ее пластичность увеличивается; поэтому детали, которые нужно выгнуть, обрабатывают горячей водой или паром. Высокой пластичностью (по убывающей) обладает древесина бука, вяза, дуба, ясеня. Хвойные породы древесины пластичностью, достаточной для сгибания деталей, не обладают вследствие прямолинейной структуры волокон.

Твердость древесины обусловлена ее способностью сопротивляться внедрению инородных тел. По этому признаку древесину разделяют на твердую – бук, дуб, клен, ясень, вяз, лиственница (самые твердые – самшит и акация) и мягкую – липа, ель, сосна, ольха.Твердость определяет еще одно механическое свойство древесины – ее износостойкость, способность противостоять трению. Здесь имеется прямая взаимосвязь: чем тверже древесина, тем выше показатель ее износостойкости.

13 Пи́ломатериа́лы — продукция из древесины установленных размеров и качества.

Пиломатериалы получают в результате продольного деления круглых лесоматериалов (брёвен), а также продольного и поперечного деления полученных частей.

Пиломатериалы обычно производят на лесопильных предприятиях, где для этого применяются специальные станки и оборудование: ленточнопильные, круглопильные или лесопильные рамы и др.

Виды пиломатериалов

В зависимости от ориентации в бревне:

Пиломатериал радиальной распиловки — пиломатериал, полученный ориентированной распиловкой круглых лесоматериалов или брусьев с преимущественным направлением пропилов, близкий к радиусам годичных слоев древесины.

Пиломатериал тангентальной распиловки — пиломатериал, полученный ориентированной распиловкой круглых лесоматериалов с преимущественным направлением пропилов по касательной к годичным слоям древесины.

В зависимости от опилености кромок, обработки строганием и калибрования:

Обрезной пиломатериал — пиломатериал с кромками, опиленными перпендикулярно пластям и с обзолом не более допустимого по соответствующей нормативно-технической документации (обрезной пиломатериал может быть с параллельными и непараллельными (по сбегу) кромками).

Односторонне-обрезной пиломатериал — пиломатериал с одной кромкой, опиленной перпендикулярно пластям, и с обзолом на этой кромке не более допустимого в обрезном пиломатериале.

Необрезной пиломатериал — пиломатериал с неопиленными или частично опиленными кромками, с обзолом более допустимого в обрезном пиломатериале.

Строганый пиломатериал — пиломатериал, у которого обработаны строганием хотя бы одна пласть или обе кромки.

Калиброванный пиломатериал — пиломатериал, высушенный и обработанный до заданного размера.

В зависимости от гарантированности прочностных показателей:

Конструкционные пиломатериалы — пиломатериалы с гарантированными показателями прочности для изготовления деталей несущих конструкций.

В зависимости от вида сортировки:

Пиломатериалы машинной сортировки — конструкционные пиломатериалы, рассортированные с помощью механического устройства, действие которого основано на зависимости между модулем упругости и пределом прочности при изгибе, растяжении, сжатии.

Пиломатериалы визуальной сортировки — пиломатериалы, рассортированные путем внешнего осмотра, основанного на учете размеров, количества, характера и местоположения пороков древесины.

В зависимости от обработки торцов:

Торцованные — пиломатериалы обрезаные в размер по длине.

Неторцованные - пиломатериалы не обрезаные в размер по длине.

По сортименту:

Брус

Брусок

Доска

Шпалы

Обапол

Горбыль

Защитить древесину от биологического воздействия можно, как химическими методами, так и с помощью разнообразных конструктивных решений. Для этого дерево изолируют от земли, а также бетонных и каменных конструкций. Одновременно с этим создают каналы для проветривания, а также обеспечивают защиту от атмосферных осадков.

В последнее время широко стали использоваться химические методы защиты, которые очень эффективны, при этом недороги и безопасны. Их суть заключается в обработке древесины специальными защитными растворами, такими как антисептики и антипирены. Антисептики защищают материал от биовоздействий, антипирены обеспечивают защиту от огня. Эти растворы, как правило, производятся на водной основе. Поэтому они практически не токсичны и безопасны для окружающей среды. Рассмотрим особенности применения данных средств.
