Загрузить чертеж. Капитель и Антаблемент ионического ордера

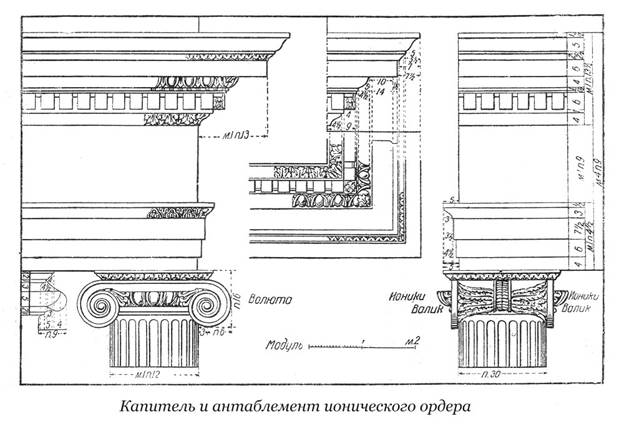

Капитель и антаблемент ионического ордера
§ Капитель ионического ордера в высоту составляет 15 м., считая полувалик и полочку частью вершины колонны.
§ Выступ абака равен 5 п., волюта – 11 п.
§ Антаблемент имеет в высоту 4 ½ м. и выступает на 1 м. 13 п.
ЗАГРУЗИТЬ ЧЕРТЕЖ
Еще об ионическом ордере:
§ Пьедестал и база
§ Построение капители
§ Колоннада
§ Ионический ордер по Витрувию, Палладио, Серлио и др.
| Капитель колонны | ||
| Обломы | Высота | Выступ |
| Полочка | 1 п. | 20 п. |
| Каблук | 2 п. | 19 ½ п. |
| Полочка | 1 п. | 17 ½ п. |
| Канал волюты | 3 п. | 17 п. |
| Четвертной вал | 5 п. | 22 п. |
| Стержень колонны | ||
| Обломы | Высота | Выступ |
| Валик | 2 п. | 18 п. |
| Полочка | 1 п. | 17 п. |
| Выкружка (вверху) | 2 п. | 17 – 15 п. |
| Стержень | 15 м. 16 п. | 18 п. |
| Выкружка (внизу) | 2 п. | 18 п. – 20 п. |
| Полочка | 1 п. | 20 п. |
| Карниз антаблемента | ||
| Обломы | Высота | Выступ |
| Полочка | 1 ½ п. | 46 п. |
| Гусек | 5 п. | 46 п. – 41 п. |
| Полочка | ½ п. | 41 п. |
| Каблучок | 2 п. | 40 ½ – 39 п. |
| Слезник | 6 п. | 38 ½ п. |
| Четвертной вал | 4 п. | 28 ½ – 24 ½ п. |
| Валик | 1 п. | 25 п. |
| Полочка | ½ п. | 24 ½ п. |
| Зубчики | 6 п. | 24 п. |
| Полочка | 1 п. | 20 п. |
| Каблучок | 4 п. | 19 ½ – 15 ½ п. |
| Фриз | 27 п. | 15 п. |
| Архитрав | ||
| Обломы | Высота | Выступ |
| Полочка | 1 ½ п. | 20 п. |
| Каблук | 3 п. | 19 ½ – 17 п. |
| Верхняя полоса | 7 1/3 п. | 16 ½ п. |
| Средняя полоса | 6 п. | 15 ¾ п. |
| Нижняя полоса | 4 ½ п. | 15 п. |

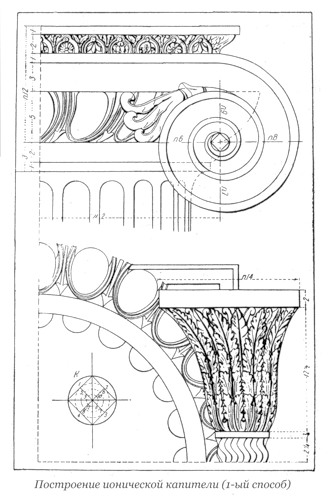

Построение капители ионического ордера
Волюта
Вариант I. (Виньола)
§ В точке пересечения перпендикуляра с верхней горизонтальной линией полувалика помещают центр глазка волюты таким образом, чтобы от этого центра до точки начала волюты было 9 п.
§ Глазок разделяется вышеупомянутым перпендикуляром.
§ Взяв за центр точку 1, описывают циркулем четверть круга.
§ Далее берут за центр точку 2 и, сжав циркуль, описывают следующую четверть и так далее.
§ Действуя так, делают три плавных оборота.
§ Чтобы определить толщину полочки, составляющей четвертую часть всей ширины волюты, нужно снова разделить на четыре части интервалы между центрами, которые послужили для образования трех сегментов, в первой части непосредственно ниже тех же номеров намечают другие центры, пользуясь которыми вместе с теми же номерами, как для первых окружностей, образуют полочку волюты, ширины которой пойдет, уменьшаясь до желаемой пропорции.
