Обобщенная структурная схема разрабатываемой РТС передачи информации и задание на проектирование

РАДИОТЕХНИЧЕСКИЕ СИСТЕМЫ





Калининград 2015

СОДЕРЖАНИЕ

Введение…………………………………………………………………………..3





ВВЕДЕНИЕ

ОБОБЩЕННАЯ СТРУКТУРНАЯ СХЕМА РАЗРАБАТЫВАЕМОЙ РТС ПЕРЕДАЧИ ИНФОРМАЦИИ И ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ

1.1.Задание на курсовой проект

Проектируемая радиотехническая система предназначена для передачи цифровой информации, формируемой на основе сигналов сигнализационных датчиков. Передача информации осуществляется по беспроводному каналу. Обобщенная структурная схема проектируемой РТС передачи информации (ПИ) приведена на рисунке 1.

Рисунок 1. Обобщенная структурная схема проектируемой РТС ПИ



Где: Uд(t) - сигнал датчика; Uпор - пороговое напряжение; Sлог - сигналы, характеризующие номер дискретного состояния датчика и источников дополнительной информации; Sмод - групповое информационное сообщение, закодированное помехоустойчивым кодом и кодом Баркера; Sпк – информационное сообщение закодированное первичным двоичным кодом; Sпрд(t) - сигнал излучаемый передатчиком; Sпрм(t)+Uш(t) - сигнал принимаемый на фоне аддитивных помех; S*мод - сигнал двоичной кодовой последовательности, полученный после предварительной обработки в приемнике; S*ПК - групповое информационное сообщение первичного двоичного кода, полученное после декодирования помехоустойчивого кода; S*инф - информационные сообщения, характеризующие номера дискретных состояний сигнализационного датчика и источников дополнительной информации.



1.2.Исходные данные на проектируемую РТС ПИ

a) Количество состояний датчика – Sлог=2 или Sлог=3 (в зависимости от варианта).

b) Априорные вероятности состояний датчика:

1) P(S0) = 0,15;

2) P(S1) = 0,85;

3) P(S2) = 0.

c) Вероятности принятия ошибочных решений и стоимости ошибок:

1) P(Ŝ1/S0) =;

2) P(Ŝ2/S0) =;

3) P(Ŝ0/S1) =;

4) P(Ŝ2/S1) =;

5) P(Ŝ1/S2) =;

6) P(Ŝ0/S2) =.

d) Дополнительная передаваемая информация:

1) номер датчика (количество датчиков): 13;

2) математическое ожидание сигнала датчика (количество передаваемых дискретных значений): 9;

3) дисперсия сигнала датчика (всего дискретных значений): 15;

4) информация о других параметрах сигнала датчика (всего дискретных значений): 12;

5) информация о напряжении источника питания передающего устройства (всего дискретных значений): 13;

6) информация о техническом состоянии выходного каскада передатчика (всего дискретных состояний): 7.

e) Помехоустойчивое кодирование группового информационного сообщения: код Хемминга (КХ).

f) Количество элементарных посылок кода Баркера (элементарные посылки закодированного помехоустойчивым кодом информационного сообщения передаются инверсной парой кода Баркера):.

g) Время передачи информационного сообщения: 120 мс.

h) Расстояние надежной передачи информации (м): 13.

i) Требуемое отношение сигнал/шум по напряжению: 3,2.

k) Удельная напряженность поля помех в полосе 1кГц: 2 мкВ/м кГц.

l) Рабочая частота: 100 МГц.

m) Тип антенны:

n) Вид модуляции: частотная телеграфия (ЧТ, βим = 0,5).

o) Разработка детализированной структурной схем: радиоприемного устройства (ПРМ).

p) Подавление побочных излучений для ПРД. Подавление побочных каналов приема для ПРМ: 60дБ.

r) Относительная нестабильность частоты ПРД. Относительная нестабильность частоты гетеродина приемника: 10-5.

s) Разработка элементов принципиальной схемы (для радиоприемного устройства):

-S1 - входная цепь и усилитель высокой частоты (ВЦиУВЧ);

-S3- декодер кода Баркера с пороговым устройством (ДКБсПУ);

-S5 - устройство разделения информационных сообщений из группового сообщения (УРИСиз ГС).

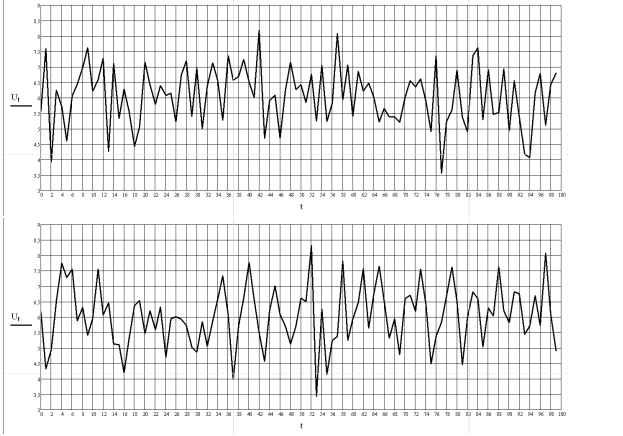

t) Номер варианта сигнала сигнализационного датчика и сигнала на выходе детектора приемника (варианты сигналов в виде временных диаграмм приведены в Приложении Б). Задаются варианты сигналов датчика в состояниях S1 и S2. Сигнал датчика в состоянии S0 равен S1 – mS1, то есть совпадает с S1 после вычитания математического ожидания.
