Расчет концентрации паров ЛВЖ и ГЖ при выходе из аппаратов, периодически открывающихся для загрузки веществ

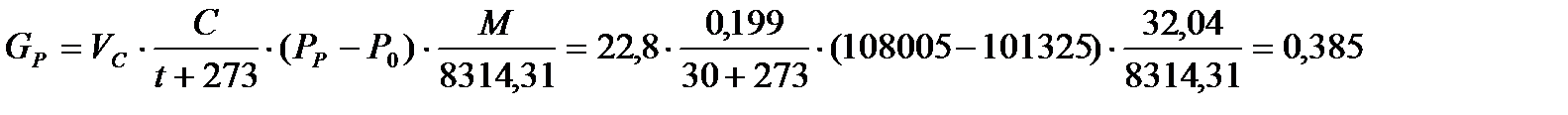

1) Количество горючих паров, выходящих из периодически действующего аппарата, открываемого на загрузку и выгрузку продуктов, определяют по формуле:

кг/цикл, м³;

С – концентрация насыщенных паров жидкости, об. доли;

М – молекулярная масса газа или пара, кг/моль:

8314,31 – универсальная газовая постоянная, Дж/(кмоль∙К)

Концентрация насыщенного пара рассчитывается по формуле:

=21513/108005=0,199 ед.

где:

Р_S – давление насыщенного пара жидкости при рабочей температуре, Па;

Р_Р – рабочее давление в аппарате, Па.

Величину Р_S определяем по уравнению Антуана:

= =21513 Па

где А, В, С_А – константы, зависящие от свойств жидкости, приведенные в справочной литературе

t_р – температура газа или пара, находящегося в аппарате, ˚С.

2) Объем зоны взрывоопасных концентраций V_ВОК, м³:

=0,385*100/1,29*5=5,97м кг/м³

3) Определяем условие образования взрывоопасной концентрации:

не соответствует 5,97 ≥ 1296

Вывод: Условие не выполняется поэтому горючая среда в аппаратах не образуется.
