Проверка качества выполненного чертежа. После построения чертежа конструкции брюк проводят следующие работы:
После построения чертежа конструкции брюк проводят следующие работы:
Измеряют переднюю и заднюю части по линиям талии, бедер, коленей, низа, длину брюк и сверяют полученные результаты с заданными значениями. Проверяют правильность расчета высоты линии сидения.
Убеждаются в соответствии длин шаговых и боковых линий передней и задних частей друг другу.
Проверяют, сопрягаются ли передняя и задняя части брюк по боковой линии на уровне линий талии и низа, по шаговому краю на уровне линии высоты сидения и низа.
Проверяют, сопрягаются ли две передние части на уровне линии талии и шаговой линии.
Проверяют, сопрягаются ли две задние части на уровне линии талии и шаговой линии.
Проверяют оформление линии талии при закрытых вытачках и складках.
Таблица расчета для построения чертежа основы брюк на мальчика
| Отрезок | Направление перемещения | Расчетная формула и расчет | Длина отрезка, см |
| Построение базисной сетки чертежа | |||
| Т0Я1 | Вниз по вертикали | Т0Я1 = 0,5 * Сб + 1 | |
| Т0К0 | Вниз по вертикали | Т0К0 = Дтк | |
| Т0Н0 | Вниз по вертикали | Т0Н0 = Дб | |
| Я1Б1 | Вверх по вертикали | Я1Б1 = 1/3 Т0Я1 | |
| Б1Б2 | Вправо по горизонтали | Б1Б2 = 0,5 * (Сб + Пб) - 1 | |
| Б2Б3 | Вправо по горизонтали | Б2Б3 = 0,1 Сб + 0,5 | |
| Б1Б | Вправо по горизонтали | Б1Б = 0,5*Б1Б3 | |
| НН1 = НН2 | Влево и вправо по горизонтали | НН1 = НН2 = 0,5 Н1Н2 = 0,5 * (Шн - 2) | |
| К01К1 | Вправо по горизонтали | К01К1 = 1...1,5 см | |
| КК2 | Вправо по горизонтали | КК2 = КК1 | |
| Построение передней части брюк | |||
| Т2Т21 | Влево по горизонтали | Т2Т21 = 0,5 | |
| Я2 1 | Вправо и вверх по биссектрисе угла Б2Я2Я3 | Я2 1 = 0,4 * Я2Б2 | |
| Т21Т4 | Влево по горизонтали | Т21Т4 = 0,5 * (Ст + Пт) + в + с | |
| Т4Т41 | Вверх по вертикали | Т4Т41 = 0,5...0,7 | |
| Построение задней части брюк | |||
| НН3 = НН4 | Влево и вправо по горизонтали | НН3 = НН4 = 0,5*(Шн + 2) | |
| К1К3 = К2К4 | Влево и вправо по горизонтали | К1К3 = К2К4 = 2,0...2,5 | |
| Б4Б5 | - | Б4Б5 = 0,5 * (Сб + Пб) + 1 | |
| Б5Б6 | - | Б5Б6 = 0,2 * Сб + 1,5 | |
| ББ4 | Влево по горизонтали | ББ4 = 0,5 * (Б4Б5 + Б5Б6) | |
| Б4Б5 | Вправо по горизонтали | Б4Б5 | |
| Б5Б6 | Вправо по горизонтали | Б5Б6 | |
| Т21Т5 | Влево по горизонтали | Т21Т5 = 3 | |
| Т5Т6 | Влево по горизонтали | Т5Т6 = 0,5 * (Ст + Пт) + в1 | |
| К4Я5 | Вверх по прямой К4Б6 | К4Я5 = К2Я3 (измеряем по чертежу) - 0,5 | |
| Я4 2 | Вверх и вправо по биссектрисе угла Б5Я4Я5 | Я4 2 = 1,5...2,5 |

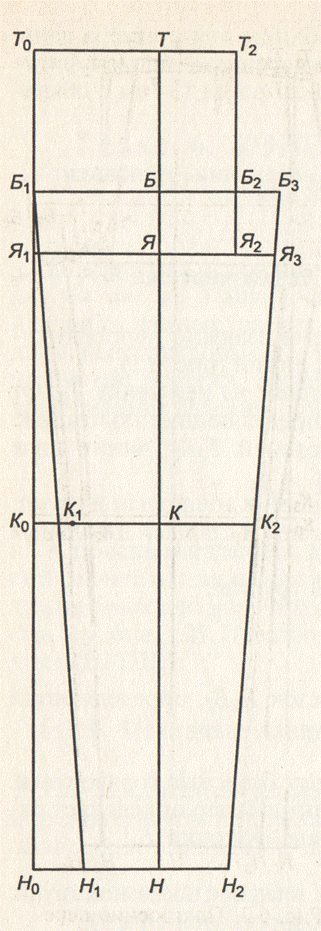

Рис. 2 – Построение базисной сетки чертежа конструкции брюк для мальчиков
Рис. 3 – Построение передней и задней частей брюк для мальчиков
