Построение чертежа капюшона классической формы

Капюшон этот, хоть, и классический, но имеет несколько вариантов конструкции.
Ниже вы найдете построение и выкройку женского капюшона классической формы.
Объем этого капюшона довольно большой, так что такой крой подходит даже для шуб.
Строится на чертеже горловины изделия.
Форма линии втачивания капюшона в горловину и линии самой горловины одна и та же.
Для построения чертежа берем лекала переда и спинки. Вытачку от плечевого среза спинки переносим в горловину, лекала совмещаем по плечевым срезам.
Точка А — середина капюшона на линии горловины спинки.
Точка Б — нижняя точка переднего угла капюшона.

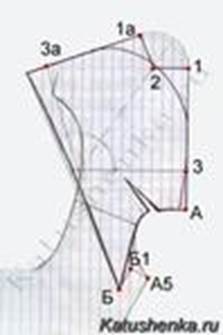

Построение выкройки женского капюшона:
1. Из точки А5 влево проводим перпендикуляр к середине переда, равный 4 см, и получаем точку Б1.
2. Из точки Б1 вниз по перпендикуляру откладываем 4 — 5 см, ставим точку Б.
3. Из точки А по линии середины спинки вверх откладываем отрезок, равный
Вгол = (Р — Вшт) + Пвгол
Полученная точка — точка 1.
4. Из точки 1 влево проводим горизонталь и откладываем на ней отрезок, равный 0,5*Швч, получаем точку 2.
5. Из точки 1 вниз откладываем отрезок, равный 1/3*(Огол + Пвгол), и ставим точку 3.
6. Через точку 3 влево проводим перпендикуляр, по которому откладываем расстояние, равное = отрезок 13 + 1 см. Полученная точка — точка 4.
7. Соединяем точку 4 с точкой 2 прямой линией, относительно которой переносим построенную правую часть капюшона на лицевую часть.
Практически это можно сделать, перегнув лист бумаги по линии 24 и переколов полученную ранее правую часть капюшона — получаются точки 1а и 3а.
Линию 1а и 3а продлеваем влево на 4 см и соединяем полученную точку плавной линией с точкой Б.
