Построение капители ионического ордера

Волюта

Вариант I. (Виньола)

• В точке пересечения перпендикуляра с верхней горизонтальной линией полувалика помещают центр глазка волюты таким образом, чтобы от этого центра до точки начала волюты было 9 п.
• Глазок разделяется вышеупомянутым перпендикуляром.
• Взяв за центр точку 1, описывают циркулем четверть круга.
• Далее берут за центр точку 2 и, сжав циркуль, описывают следующую четверть и так далее.
• Действуя так, делают три плавных оборота.
• Чтобы определить толщину полочки, составляющей четвертую часть всей ширины волюты, нужно снова разделить на четыре части интервалы между центрами, которые послужили для образования трех сегментов, в первой части непосредственно ниже тех же номеров намечают другие центры, пользуясь которыми вместе с теми же номерами, как для первых окружностей, образуют полочку волюты, ширины которой пойдет, уменьшаясь до желаемой пропорции.

ЗАГРУЗИТЬ ЧЕРТЕЖ

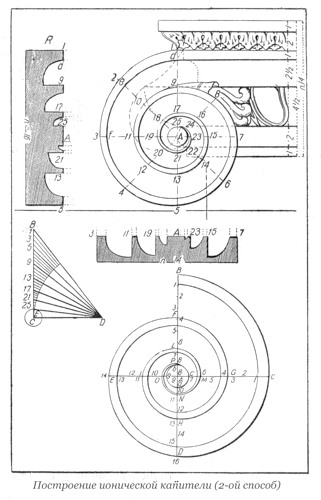

Вариант II. (упрощенный Гарнери)

• Сделаем глазок волюты с центом А, находящимся в середине между выступом и полувыступом.
• Разделим глазок на 8 равных частей и посредством полученных точек наметим столько же произвольных участков, проходящих через центр.
• Построим треугольник ВСD, один катет которого равнялся бы 7 частям модуля.
• Из центра в точке D описываем дугу CF и делим EF на 24 равных части, полученные точки соединяем с центом D и продолжаем линии до пересечения с BC.
• Беря расстояние C1, C2, C3 и т.д., относим их от точки А к точек 1, от точки A к точке 2, от точки А к точке 3 и т.д.
• Радиусом А1 из центров в точках 1 и 2 описываем дуги; их пересечение будет центром для дуги волюты 1 – 2.
• Радиусом А2 из центров в точках 2 и 3 повторим операции пересечения дуг и мы получим второй центр для дуги волюты 2 – 3; таким образом мы можем определить все остальные центры.
• Для определения полочки достаточно взять расстояние С3 и перенести его из точки А в точку d, C4 из точки А в точку е, С5 из точку А в точку f и т.д.
• Затем радиусом Ad из центров в точках d и e оперируем так же, как и раньше, т.е. описываем две дуги, место пересечения которых будет центром дуги de – полочки.
