Построение геологического разреза по геологической карте для района с дислоцированным залеганием слоев





Для построения разрезов по геологической карте с дислоцированным залеганием горных пород необходимо знать элементы залегания пластов.

На геологической карте с наклонно залегающими слоями (моноклинальным залеганием пород) выходы слоев на поверхность выражаются в виде ряда полос различной ширины, в возрастной последовательности сменяющих по падению или восстанию друг друга. При нормальном наклонном залегании слои падают в сторону расположения более молодых отложений. На рис.88 приведена геологическая карта масштаба 1:50000 с изображением наклонно залегающих слоев. Все породы на этой карте наклонены на северо-восток, что легко проверить, построив разрез по линии АБ.

Рис. 88. Геологическая карта и разрез участка с наклонным залеганием пластов

Слои не могут быть наклонены на юго-запад, так как в этом случае древние отложения налегали бы на молодые, что при нормальном залегании пород исключено. При построении разреза через участок с моноклинальным залеганием слоев направление линии разреза следует выбирать вкрестпростирания слоев, т.е. по линии падения. В этом случае угол наклона слоев на разрезе будет истинным. Построение разреза начинаем как обычно, с топографического профиля, далее работаем по приведенной схеме. Если элементы залегания слоев известны (угол падения пластов 10º), границы напластований проводим соответственно углу падения (с помощью транспортира).

Если элементы слоев не указаны, можно построить лишь схематический геологический разрез. На рис.89 изображена геологическая карта участка с наклонным залеганием пород, причем элементы залегания пластов неизвестны. Анализируя карту, как и в предыдущем случае, мы можем сделать вывод, что пласты падают на северо-восток. Построив топографический профиль (на рис 89 он показан условно), перенесем на него геологические границы, изображенные на карте. Приняв (как и во всех наших построениях), что мощность пластов постоянна, и проведя из точек выходов пластов линии, наклоненные на северо-восток (угол наклона взят произвольно), получим схематический геологический разрез района (рис.89).

Рис. 89. Построение геологического разреза по карте участка с наклонным залеганием слоев в случае, когда элементы залегания не указаны

На рис. 90 показан участок геологической карты со складчатым залеганием пород. Анализируя изображение пластов на карте (в центре обнажаются более древние породы, к периферии – более молодые), можно прийти к выводу, что в этом районе располагается антиклинальная складка. При складчатом залегании пластов и пологом, слабо расчлененном рельефе построение топографического профиля необязательно, поскольку особенности геологии района прежде всего определяются условиями залегания горных пород. В данном примере разрез может строиться от условной линии, которая принимается за нулевую. Перенеся на эту линию точки выходов пластов (геологические границы), изображают ядро складки и ее крылья. Наклон крыльев изображается условно, так как угол падения на карте не указан (рис. 90).

Рис. 90. Построение геологического разреза через антиклинальную складку

Элементы залегания отсутствуют и на геологической карте со складчатым залеганием пластов на рис. 92. Построение геологического разреза по этой карте по линии ВД произведено точно по вышеизложенной схеме (рис.93). Кроме того, к этой карте и разрезу построена стратиграфическая колонка (рис.94) (см. ниже).

При построении геологического разреза по карте участка с разрывными нарушениями важно определить опущенное и приподнятое крылья. При этом следует учитывать, что на поверхности (т.е. на карте) поднятым крылом является то, которое сложено более древними породами, а опущенным – сложенное более молодыми породами.

Масштаб 1:100000

Рис. 91. Блок – диаграмма участка земной коры со сбросами

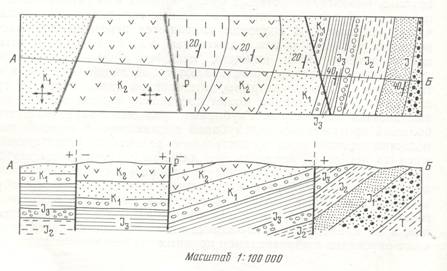

На рис. 91,а показано построение геологического разреза для участка, сложенного горизонтально и наклонно залегающими слоями, нарушенными сбросами. На карте сместители показываются черными жирными линиями, на которых стрелкой изображается направление падения сместителя, а цифрой – угол падения. Построение геологического разреза начинается с нанесения на топографический профиль точек выходов разрывов на поверхность. Затем наносятся сместители; если данных об их ориентировке нет, то они проводятся вертикально. Далее показывается геологическое строение каждого крыла (блока) как отдельного участка, не связанного с соседним блоком.

Рис. 91. Построение геологического разреза по геологической карте района, сложенного горизонтально и наклонно залегающими слоями, нарушенными сбросами

Анализ геологической карты какой-либо территории, геологического разреза и стратиграфической колонки к ней (рис. 92, 93 и 94) позволяет расшифровать общие черты ее геологической истории. Наиболее древние породы, изображенные на данной карте, имеют среднедевонский возраст, поэтому историю геологического развития региона мы можем восстановить со средней эпохи девонского возраста

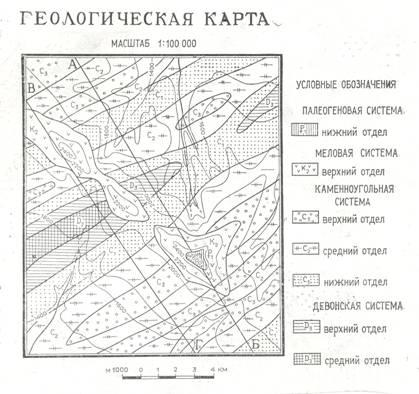

Рис. 92. Схематическая геологическая карта



ГЕОЛОГИЧЕСКИЙ РАЗРЕЗ ПО ЛИНИИ В-Г

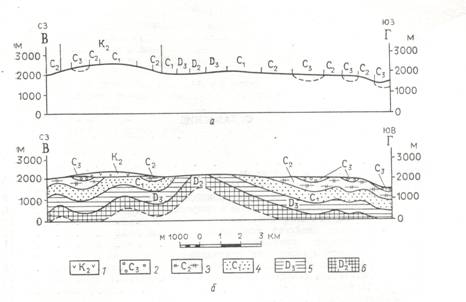

Рис.93. Построение схематического геологического разреза по геологической карте по линии В-Г: а) геологические границы, нанесенные на топографический профиль, б) построенный и оформленный геологический разрез; 1 – меловая система, верхний отдел; каменноугольная система: 2 – верхний отдел, 3 – средний отдел, 4 – нижний отдел; девонская система: 5 – верхний отдел, 6 – средний отдел





Рис. 94. Стратиграфическая колонка к геологической карте и геологическому разрезу на рис.92 и 93

История геологического развития территории

1.Во время средней и поздней эпох девонского периода и в течение каменноугольного периода здесь в условиях морского бассейна непрерывно шло накопление осадков, которые сформировали согласную слоистую толщу (проекции выхода их на поверхность идут на карте более или менее параллельно друг другу).

2. В конце каменноугольного периода или после него произошло поднятие земной коры, регрессия моря, образование суши, в результате чего наступил перерыв в накоплении осадков, продолжавшийся до середины мелового периода (отсутствуют слои пермского, триасового, юрского и раннемелового возраста).

3. Во время перерыва (с перми по ранний мел) первичное залегание слоев было нарушено, они смялись в складки. Складки линейные (см. отношение длины к ширине), вытянутые в северо-восточном направлении. Складки асимметричные – у антиклиналей северо-западные крылья круче юго-восточных (см. ширину выхода одного и того же слоя на разных крыльях), т.е. складки наклонены на северо-запад.

4.Складки распространены по всей площади и характеризуются равномерным чередованием синклиналей и антиклиналей.

5. В условиях суши смятые в слои складки неравномерно размывались, в результате чего на поверхности в разных местах оказались вскрытыми слои разного возраста.

6. В позднем мелу земная кора снова опустилась, море вновь покрыло данную территорию, и в нем в течение позднего мела и раннего палеогена (палеоцена) опять происходило накопление осадочных толщ.

7. Слои мелового и палеоценового возраста составляют согласную толщу, которая на подстилающих породах лежит со стратиграфическим (выпадение слоев из разреза) и угловым (пересечение проекцией подошвы меловых слоев контуров нижележащих слоев) несогласием.

8. Слои мелового и палеогенового возраста лежат горизонтально (параллельность проекций выходов слоев горизонталям рельефа).

9. Палеозойская и мезокайнозойская толщи слагают два структурных этажа, соответствующие двум этапам опускания территории и накопления осадков и разделенные длительной эпохой воздымания и разрушения горных пород с перми до раннего мела включительно.

10. Для верхнего отдела меловой системы по карте может быть определена истинная мощность, равная 200 м. Для палеоценовых слоев может быть определена только неполная мощность. Для слоев палеозойского возраста мощность можно определить графически по геологическому разрезу.

11. После раннего палеогена вновь произошло поднятие и регрессия моря, территория окончательно превратилась в сушу, на которой начал формироваться современный рельеф.

Методические рекомендации

Внимательно изучите теоретический материал к данной работе.

1. Изучите геологическую карту, разрез и стратиграфическую колонку к ней (рис. 92,93 и 94), а также историю развития этой территории, составленную на основе данных материалов. Выделите основные этапы опускания территории, когда происходило накопление осадков, и этапы поднятия, когда данная территория превращалась в сушу и испытывала процессы денудации.

2. Постройте геологический разрез по геологической карте на топографической основе масштаба 1:25000 с горизонтальным залеганием слоев (рис. 95) и стратиграфическую колонку к нему. Восстановите историю геологического развития территории. Рекомендуемые масштабы: горизонтальный - 1:25000; вертикальный – 1:5000.

3. Постройте геологические разрезы по заданным направлениям по геологической карте (без топографической основы) с горизонтальным залеганием слоев (рис. 96). Стратиграфическая колонка составлена в масштабе карты (на стратиграфической колонке пунктирной линией отделены породы, не выходящие на дневную поверхность). Вертикальный и горизонтальный масштабы геологических разрезов равны.

4. Составьте геологическую карту на топографической основе (рис.97) по данным таблицы 12. Залегание пород горизонтальное. Постройте стратиграфическую колонку к карте и геологический разрез по заданному направлению. Определите, какие отложения встретит скважина №17 на глубине 118 м, скважина №18 на глубине 415 м. На какую глубину необходимо пробурить скважину № 19, чтобы она вскрыла контакт карбона и перми?

Рис. 95. Геологическая карта участка на топографической основе с горизонтальным залеганием слоев (к зад.2)

5.Составьте геологическую карту на топографической основе (рис. 98) по данным таблицы 13. Залегание пород горизонтальное. Постройте стратиграфическую колонку к карте и геологический разрез, ориентированный с юга на север. Определить тип дизъюнктивного нарушения в районе.

6. Постройте геологические разрезы для участка со складчатым залеганием пород (рис. 99). Стратиграфическая колонка построена в масштабе карты. Вертикальный и горизонтальный масштабы соответствуют масштабу карты



Рис. 96. Геологическая карта территории с горизонтальным залеганием слоев (без топографической основы) и стратиграфическая колонка к ней (к зад. 3)



Рис. 97. Фрагмент топографической карты (к зад.4)

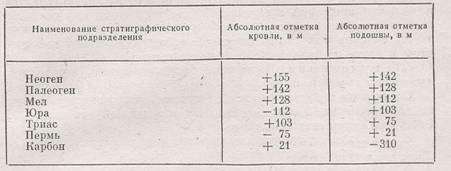

Таблица 12 (к зад.4)



Рис.98.Фрагмент топографической карты на участок территории, осложненный разломом (к зад.5)

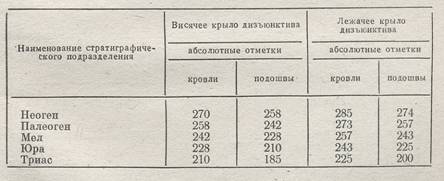

Табл.13 (к зад. 5)



Рис.99. Геологическая карта участка со складчатым залеганием слоев и стратиграфическая колонка к ней (к зад. 6)

7. Постройте геологические разрезы через фрагменты геологических карт с примерно горизонтальной поверхностью рельефа (рис.100). Горизонтальный масштаб карт 1:2000. Покажите возможный разрез по линии I-I, предполагая, что слои горных пород залегают согласно и каждый слой в пределах карты имеет постоянную мощность. Постройте стратиграфическую колонку к каждому разрезу. Определите, какая форма нарушенного залегания пород (дислокация) видна на карте, разрезе и стратиграфической колонке. Между породами какого возраста наблюдается стратиграфический перерыв? Восстановите основные этапы развития территории для каждого фрагмента карты (выделите этапы опускания территории и осадконакопления и этапы поднятия и разрушения накопленных осадков) (пример построения разреза I-I по фрагменту карты, изображенной на рис. 100,к, приведен на рис.100,л и 100,м).

8. Постройте геологические разрезы и стратиграфические колонки по фрагментам геологических карт с неровной поверхностью рельефа (рис.101). Постройте геологический разрез по линии I-I,приняв вертикальный масштаб 1:1000, горизонтальный 1:2000. Постройте стратиграфическую колонку к каждому разрезу. Определите, какая форма залегания осадочных горных пород представлена в разрезе. Между какими слоями наблюдается стратиграфический перерыв? Восстановите основные этапы развития территории для каждого фрагмента карты (пример построения разреза I-I по фрагменту 101,к приведен на рис.102).

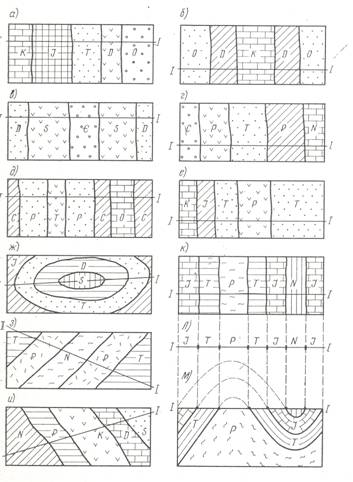

Рис.100. Фрагменты геологических карт на участки с примерно горизонтальной поверхностью рельефа (к зад.7)





Рис. 101. Фрагменты геологических карт на топографической основе масштаба 1:2000 на участки с неровной поверхностью (к зад.8)



Рис. 102. Пример построения геологического разреза по фрагменту геологической карты 101,к с неровной поверхностью рельефа



9. Постройте геологический разрез по геологической карте со складчатым залеганием пород и расчлененным рельефом (рис.92) по линии АБ (см. выше) и стратиграфическую колонку к нему. Восстановите основные этапы развития территории.

Примечание. Данная работа рассчитана на несколько занятий. Выполнение ее предусматривается как во время учебных занятий в аудитории, так и в форме самостоятельной работы студентов. В зависимости от количества учебных часов возможно выполнение не всех заданий, а некоторых из них.

Помимо вышеперечисленных заданий по данной теме можно выполнить следующие дополнительные задания:

1. На рис. 103 схематично изображен участок геологической карты, рядом с ней помещена колонка, на которой в масштабе показана мощность слоев. Используя эти данные, постройте схематический геологический разрез по линии АБ.

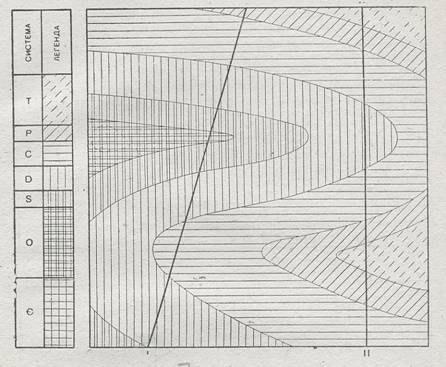

Рис. 103. Геологическая карта и стратиграфическая колонка

2. Постройте схематический геологический разрез по линии АБ для участка, геологическая карта которого показана на рис. 104.

Рис. 104. Геологическая карта участка

3. Подошва слоя вскрыта тремя скважинами на различных абсолютных высотах (рис. 105). Определите по этим данным направление падения пласта.

Рис. 105. Фактический материал к заданию.

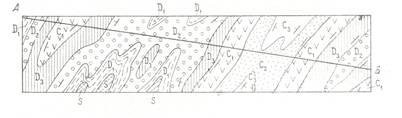

4. Постройте схематический геологический разрез по линии АБ через фрагмент геологической карты масштаба 1:200000 для района со складчатым залеганием горных пород (рис.106) и стратиграфическую колонку к нему. Охарактеризуйте основные этапы развития.



Рис. 106. Фрагмент геологической карты для района со складчатым залеганием горных пород.

1) При построении разреза поверхность участка следует считать условно ровной, расположенной на абсолютной высоте 500м.

2) Вертикальный масштаб должен быть равен горизонтальному.



5. Изучив геологическую карту участка (рис.107), ответьте на следующие вопросы:

1) Какими особенностями характеризуется геологическое строение данного района?

2) Каковы условия залегания палеозойских и мезозойских пород, изображенных на карте?

Постройте схематический геологический разрез по линии АБ.

Рис.107. Геологическая карта участка

6. Постройте геологический разрез по линии ГД через фрагмент геологической карты масштаба 1:100000 для района со складчатым залеганием пород, осложненным сбросами (рис. 108). Постройте стратиграфическую колонку к нему. Восстановите в общих чертах историю геологического развития территории.

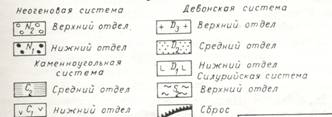

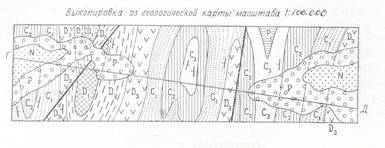

Рис. 108. Фрагмент геологической карты для района со складчатым залеганием горных пород, осложненным сбросами

1) При построении разреза поверхность участка считать условно ровной;

2) Вертикальный масштаб должен быть равен горизонтальному (1:100000).



7. Постройте геологический разрез по заданному направлению по геологической карте на топографической основе на участок со складчатым залеганием горных пород (рис. 109) и стратиграфическую колонку к нему. Восстановите в общих чертах историю развития данной территории.

Рис. 109. Геологическая карта

8. По данным бурения (см. описание скважин к разрезу) постройте геологический разрез по линии АБ через участок речной долины топографической карты масштаба 1:100000 (рис.110). Восстановите историю геологического развития территории.

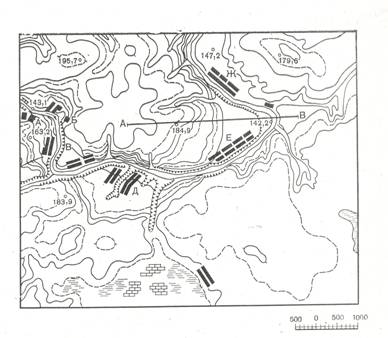

Рис. 110. Топографическая карта с участком речной долины
