Построение асинхронного и синхронного RS-триггера. Параметры микросхем, схемы включения

1. Асинхронный RS – триггер: таблица функционирования, схема и временная диаграмма работы

2. Синхронный RS – триггер: таблица функционирования, схема и временная диаграмма работы

3. Микросхемы триггеров

Асинхронный RS – триггер – это двухвходовый триггер с раздельным управлением по каждому входу: при подаче сигнала на один из установочных входов триггер устанавливается в единичное состояние, при подаче сигнала на другой установочный вход – в нулевое состояние; одновременная подача сигналов на оба установочных входа запрещается; если же такая ситуация возникает, то безразлично, в каком состоянии будет находиться триггер.

RS-триггер имеет два установочных входа: установки S (set) и сброса R (reset), на которые подаются сигналы от внешних источников. При подаче на вход S активного логического уровня триггер устанавливается в «1», Q=1, при подаче на вход R активного логического уровня триггер устанавливается в «0», Q=0. Если подать на оба входа установки пассивный уровень сигнала, то триггер будет сохранять предыдущее состояние выходов: Q=0 либо Q=1. для триггеров данного типа является недопустимой подача активного уровня на оба входа установки, так как невозможно определить в каком состоянии будет находиться триггер при последующей подаче на установочные входы сигналов.

Условия работы триггера можно описать табличным, формульным и графическим способами.

Таблица 1 – Таблица переходов RS-триггера

Формульный способ:

S=1, R=0, Q=1; R=1, S=0, Q=0; S=R=0, Q=0; S=R=1, Q= Æ

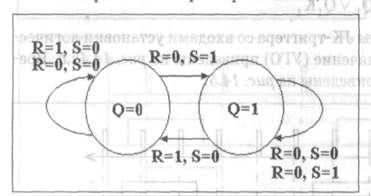

Графический способ:

На рисунке 1 представлена схема асинхронного RS-триггера (а) и его условно-графическое обозначение (УГО, б).

а) б)

Рисунок 1 - схема асинхронного RS-триггера (а) и его УГО (б).

Наглядно работу асинхронного RS-триггера отображают временные диаграммы (рисунок 2):

Рисунок 2 – Временные диаграммы работы асинхронного RS-триггера
