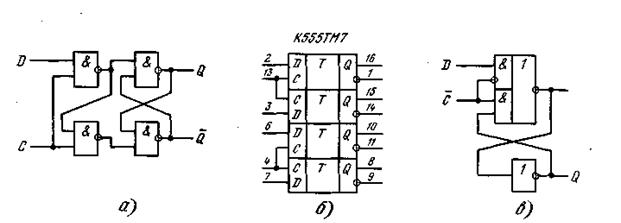

D-тригтерD-тригтер (рис. 3) позволяет записывать информацию по одному информационному входу D при разрешающем сигнале С = 1 (вход С может быть инверсным, тогда разрешающим будет сигнал С = 0).Этим D -триггер отличается от RS -триггера. Пример реализации D-триггера в виде микросхемы К555ТМ7 приведен на рис.3, б. Рисунок 3 – D – триггер: а – функциональная схема, б – УГО микросхемы К555ТМ7, в – триггер-«защелка»
Вариант D - триггера, выполняющий во многих цифровых устройствах функцию "защелки" информации, приведен на рис. 3, в. При С = 0 триггер преобразуется в последовательную цепь логических элементов, через которую проходит информационный сигнал со входа D на выход Q. При необходимости зафиксировать("защелкнуть") информацию и сохранить ее, на вход С подается сигнал высокого уровня и перепадом 0/1 блокируется информационный вход D, восстанавливается логическая схема триггера и тем самым фиксируется информация на его выходе. Рассмотренные RS- и D-триггеры применяют в основном в качестве элементов памяти в регистрах хранения. Для построения счетчиков и делителей частоты необходимы D-триггеры, у которых процессы во входных и выходных цепях разделены во времени. Примерами построения D-триггеров с указанным свойством могут служить схемы на рис. 4, а — е. Первую схему часто называют двухступенчатой, поскольку она состоит из двух синхронных RS-триггеров, поочередно открывающихся под управлением сигнала С для приема информации. При С = 1 информация записывается в первую ступень, вторая ступень закрыта сигналом лог.0 с выхода одного из логических элементов первой ступени. При перепаде 1/0 сигнала на входе С информация переписывается во вторую ступень и появляется на ее выходах. На условном графическом изображении триггера (рис. 4, б) эта особенность триггера отражена указанием динамического характера входа С. Рисунок 4 – D – триггеры: а, б – функциональная схема и УГО двухступенчатого триггера, в – функциональная схема D-триггера с динамическим управлением, г-е – УГО триггеров К1533ТМ2, К1533ТМ8, К1533ТМ9
Контрольные вопросы
1. Принцип функционирования асинхронного JK – триггера 2. Назначение входов J,K 3. Построить временные диаграммы работы, сигналы на входа триггера поступают в произвольной форме 4. Назначение D - триггера
|
