Хранилища данных. В то время как потоки данных представляют объекты в процессе их передвижения, хранилища данных моделируют их во всех остальных состояниях

В то время как потоки данных представляют объекты в процессе их передвижения, хранилища данных моделируют их во всех остальных состояниях. При моделировании производственных систем хранилищами данных служат места временного складирования, где хранится продукция на промежуточных стадиях обработки. В информационных системах хранилища данных представляют любой механизм, который поддерживает хранение данных для их промежуточной обработки. На рис. 4.6 приведен пример обозначения хранилищ данных на DFD-диаграммах.

Ветвление и объединение

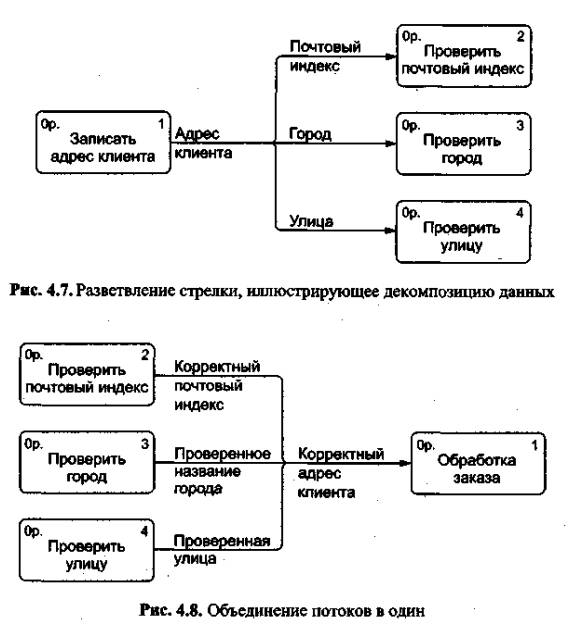

Стрелки на DFD-диаграммах могут быть разбиты (разветвлены) на части, и при этом каждый получившийся сегмент может быть переименован таким образом, чтобы показать декомпозицию данных, переносимых конкретным потоком (рис. 4.7).

Стрелки могут соединяться между собой (объединяться) для формирования так называемых комплексных объектов. Пример такого объединения приведен на рис. 4.8.

Построение диаграмм потоков данных
