Синтаксис и семантика диаграмм потоков данных. Назначение диаграмм потоков данных

Назначение диаграмм потоков данных

Так же, как и диаграммы IDEFO, диаграммы потоков данных (Data Flow Diagrams — DFD) моделируют систему как набор действий, соединенных друг с другом стрелками. Диаграммы потоков данных могут содержать два новых типа объектов: объекты, собирающие и хранящие информацию, — хранилища данных и внешние сущности — объекты, моделирующие взаимодействие с теми частями системы (или другими системами), которые выходят за границы моделирования (рис. 4.1).

В отличие от стрелок в IDEF0, которые иллюстрируют отношения, стрелки в DFD показывают, как объекты (включая и данные) реально перемещаются от одного действия к другому. Это представление потока обеспечивает отражение в DFD-моделях таких физических характеристик системы, как движение объектов (потоки данных), хранение объектов (хранилища данных), источники и потребители объектов (внешние сущности).

Построение DFD-диаграмм в основном ассоциируется с разработкой программного обеспечения, поскольку нотация DFD изначально была разработана для этих целей. В частности, графическое изображение объектов на DFD-диаграммах этой главы соответствует принятому Крисом Гейном (Chris Gane), Тришем Сарсоном (Trish Sarson) — авторами DFD-метода, известного как метод Гейна-Сарсона. Другой распространенной нотацией DFD является так называемый метод Иордана-Де Марко (Yourdon-DeMarco).

Синтаксис и семантика диаграмм потоков данных

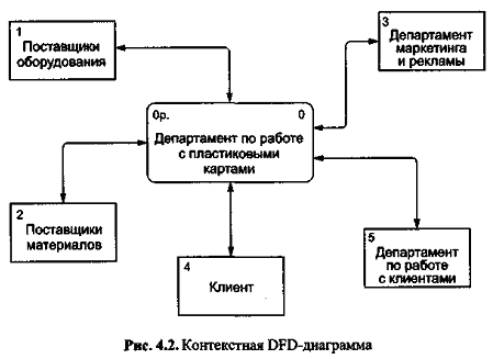

В отличие от IDEFO, рассматривающего систему как множество взаимопересекающихся действий, в названиях объектов DFD-диаграмм преобладают имена существительные. Контекстная DFD-диаграмма часто состоит из одного функционального блока и нескольких внешних сущностей. Функциональный блок на этой диаграмме обычно имеет имя, совпадающее с именем всей системы (рис. 4.2).

Добавление на диаграмму внешних ссылок не изменяет фундаментального требования, что модель должна строиться с единственной точки зрения и иметь четко определенные цель и границы, что уже обсуждалось ранее.
