ОПЕРАТИВНАЯ ЧАСТЬ

ПЛАН ЛОКАЛИЗАЦИИ АВАРИЙНЫХ СИТУАЦИЙ

Оперативная часть ПЛАС разработана для управления действиями персонала прокатного цеха ПАО «Днепроспецсталь», специализированных и добровольных подразделений.

Целью описанных действий является:

- предупреждения возникновения аварийных ситуаций на объекте;

- предупреждение перехода аварийных ситуаций в аварию;

- ликвидация и локализация аварий на соответствующих стадиях их развития с целью сведения к минимуму последствия аварий для людей, материальных ценностей и окружающей среды, предупреждение ее распространения на другие объекты.

На основании проведенного анализа возможных аварийных ситуаций и аварий в прокатном цехе было рассмотрено одиннадцать технологических блоков:

- блок №1 – объемно-заготовочный стан 1050;

- блок №2 – среднесортовый стан 550;

- блок №3 – мелкосортовый стан 325;

- блок №4 – мелкосортовый стан 280;

- блок №5 – адъюстаж заготовки с ТО №1;

- блок №6 – адъюстаж мелкого сорта с ТО №2;

- блок №7 – газоснабжение газоразборных постов и обогревателей «Гелиос» производственного корпуса прокатного цеха;

- блок №8 – газоснабжение газоразборных постов адъюстажа отделочных линий и обогревателей «Гелиос» вальцетокарной мастерской;

- блок №9 – кислотохранилище;

- блок №10 – склад ГСМ;

- блок №11 – кислородопровод;

- блок №12 – адъюстаж крупного сорта стана 550.

Блок-схемы

Блок №1 (газопроводы стана 1050)

»

А – газопровод от врезки до коллектора (Ду 1200 мм, L=178 м);

Б – коллектор (Ду 1200 мм, L=67 м; Ду 1500 мм, L=43 м; Ду 800 мм, L=52 м);

В – газопровод от задвижки №1 до задвижки №2 (3) (Ду 400 мм, L=25 м);

Г – газопровод от задвижки №2 (3) до задвижки №4 (Ду 400 мм, L=13 м);

– запорная арматура;

– смешанный газ II группы низкого давления (Р = 0,05 кгс/см², Т - окруж. среды)

А – газопровод от задвижки №49 (50) до задвижки №1 (Ду 80 мм, L=10 м);

Б – газопровод от задвижки №1 до отсечного дросселя (Ду 80 мм, L=6 м);

– запорная арматура;

– природный газ низкого давления (Р = 0,05 кгс/см², Т - окруж. среды)

Блок №2 (газопроводы стана 550)

А – газопровод от задвижки № 138 (146) до задвижки №1 (Ду 500 мм, L=47 м);

Б – газопровод от задвижки №1 до заглушки «очки Шмидта» (Ду 400 мм, L=2 м);

В – газопровод от заглушки «очки Шмидта» до отсечного дросселя В.З. (Ду 200 мм, L=22 м);

Г – газопровод от заглушки «очки Шмидта» до отсечного дросселя С.З. (Ду 300 мм, L=15 м);

Д – газопровод от заглушки «очки Шмидта» до отсечного дросселя Н.З. (Ду 300 мм, L=12 м);

– запорная арматура;

– смешанный газ I группы низкого давления (Р = 0,05 кгс/см², Т - окруж. среды)

Блок №3 (газопроводы стана 325)

А – газопровод от задвижки № 150 (150') до задвижки №1 (Ду 515 мм, L=42 м);

Б – газопровод от задвижки №1 до врезки (Ду 350 мм, L=2 м);

В – газопровод от врезки до отсечного дросселя В.З. (Ду 350 мм, L=2 м; Ду 310 мм, L=9 м);

Г – газопровод от врезки до отсечного дросселя Н.З. (Ду 420 мм, L=6 м)

– запорная арматура;

– смешанный газ I группы низкого давления (Р = 0,05 кгс/см², Т - окруж. среды)

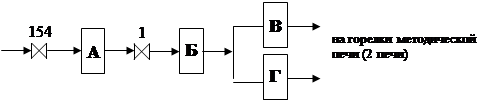

Блок №4 (газопроводы стана 280)

А – газопровод от задвижки № 154 до задвижки №1 (Ду 530 мм, L=9 м; Ду 380 мм, L=4 м);

Б – газопровод от задвижки №1 до коллектора (Ду 380 мм, L=1,2 м; Ду 427 мм, L=1,3м);

В – газопровод от коллектора до отсечного дросселя В.З. (Ду 275 мм, L=12,9 м);

Г – газопровод от коллектора до отсечного дросселя Н.З. (Ду 275 мм, L=12,4 м);

– запорная арматура;

– смешанный газ I группы низкого давления (Р = 0,05 кгс/см², Т - окруж. среды)

А – газопровод от задвижки № 159 до задвижки №1 (Ду 530 мм, L=9 м; Ду 370 мм, L=43,5 м);

Б – газопровод от задвижки №1 до отсечного дросселя (Ду 275 мм, L=4 м; Ду 159 мм, L=0,5 м);

– запорная арматура;

– природный газ низкого давления (Р = 0,05 кгс/см², Т - окруж. среды)

Блок №5 (газопроводы адъюстажа заготовки)

А – газовый коллектор;

Б – газопровод от коллектора до задвижки №1 (Ду 400 мм, L=1 м);

В – газопровод от задвижки №1 до отсечного дросселя (Ду 400 мм, L=20 м) перед изотермической печью;

– запорная арматура;

– смешанный газ II группы низкого давления (Р = 0,05 кгс/см², Т - окруж. среды)
