Способы создания орошения в колонне; парциальный конденсатор

Для обеспечения нормальной работы колонны необходимо на верху ее отводить определенное количество тепла для конденсации части паров и образования потока флегмы (орошения).

Один из самых распространенных способов отвода тепла является парциальный конденсатор.

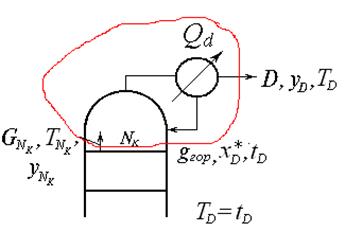

Этот способ заключается в том, что пары, уходящие с верхней тарелке концентрационной части колонны поступают в парциальный конденсатор, где частично конденсируются. Образовавшиеся при этом поток флегмы возвращается на верхнюю тарелку в качестве орошения, а пары ректификата D отводятся из конденсатора. Принимается, что D и находятся в равновесии → ПК эквивалентен одной ТТ.

- тепловой.баланс (контур 1)

- кол-во тепла, необходимое для охлаждения D от до . , где - количество тепла, отводимого в парц.конденсаторе, - скрытая теплота конденсации.
