Общая шина

В этом случае все компьютеры подключаются к одному кабелю, который называется шиной данных. При этом пакет будет приниматься всеми компьютерами, которые подключены к данному сегменту сети.

Быстродействие сети во многом определяется числом подключенных к общей шине компьютеров. Чем больше таких компьютеров, тем медленнее работает сеть. Кроме того, подобная топология может стать причиной разнообразных коллизий, которые возникают, когда несколько компьютеров одновременно пытаются передать информацию в сеть. Коллизия - нормальное явление, которое появляется при работе сети. Чтобы проанализировать и устранить коллизию, все компьютеры одновременно изучают возникающие на кабеле сигналы. Если сигналы, которые передаются и реально наблюдаются, не совпадают, то отмечается присутствие коллизии. Те компьютеры, которые заметили коллизию, отправляют в сеть 32-битную последовательность, которая называется jam-последовательностью. Вероятность появления коллизии возрастает с увеличением количества подключенных к шине компьютеров.

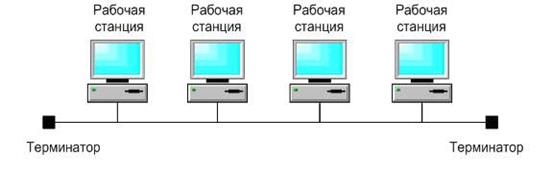

Рис. 4. Топология с общей шиной

На рисунке также изображены терминаторы. Такие устройства устанавливаются на концах сети и ограничивают распространение сигнала, замыкая сегмент сети. Если где-то произойдет обрыв кабеля или хотя бы на одном конце сети не будет установлен терминатор, сигнал начнет отражаться от места обрыва и соответствующего конца сети, что приведет к нарушению связи.

Преимущества использования сетей с топологией «общая шина» следующие:

§ значительная экономия кабеля;

§ простота создания и управления.

Основные недостатки:

§ вероятность появления коллизий при увеличении числа компьютеров в сети;

§ обрыв кабеля приведет к отключению множества компьютеров;

§ низкий уровень защиты передаваемой информации. Любой компьютер может получить данные, которые передаются по сети.

Звезда

При использовании звездообразной топологии каждый кабельный сегмент, идущий от любого компьютера сети, будет подключаться к центральному коммутатору или концентратору. Все пакеты будут транспортироваться от одного компьютера к другому через это устройство. Допускается использование как активных, так и пассивных концентраторов. В случае разрыва соединения между компьютером и концентратором остальная сеть продолжает работать. Если же концентратор выйдет из строя, то сеть работать перестанет. С помощью звездообразной структуры можно подключать друг к другу даже локальные сети.

Рис. 5. Топология Звезда

Использование данной топологии удобно при поиске поврежденных элементов: кабеля, сетевых адаптеров или разъемов. «Звезда» намного удобнее «общей шины» и в случае добавления новых устройств. Следует учесть и то, что сети со скоростью передачи 100 и 1000 Мбит/с построены по топологии «звезда».

Если в самом центре «звезды» расположить концентратор, то логическая топология изменится на «общую шину».

Преимущества - «звезды»:

§ простота создания и управления;

§ высокий уровень надежности сети;

§ высокая защищенность информации, которая передается внутри сети (если в центре звезды расположен коммутатор).

Основной недостаток — поломка концентратора приводит к прекращению работы всей сети.
