Вукопоглащающие облицовки

Применяются для снижения интенсивности отраженных звуковых волн.

Звукопоглощающие облицовки (материал, конструкция звукопоглощения и т.д.) следует производить по данным табл. 8 в зависимости от требуемого снижения шума.

Величина возможного максимального снижения уровней звукового давления в расчетной точке при применении выбранных звукопоглощающих конструкций определяется по формуле:

В -постоянная помещения до установки в нем звукопоглощающей облицовки.

B₁ - постоянная помещения после установки в нем звукопоглощающей конструкции и определяется по формуле:

A=α(S_огр - S_обл)) - эквивалентная площадь звукопоглощения поверхностей не занятых звукопоглощающей облицовкой;

α -средний коэффициент звукопоглощения поверхностей не занятых звукопоглощающей облицовкой и определяется по формуле:

Для 250Гц: α = 346,5 / (346,5 + 2390) = 0,1266

Для 500 Гц: α = 441 / (441 + 2390) = 0,1558

Sобл - площадь звукопоглощающих облицовок

Sобл =0,6 S_огр = 0,6 х 2390 = 1434 м ² Для 250 Гц: А₁ = 0,1266 (2390 - 1434) = 121,03 м² Для 500 Гц: А₁ = 0,1558 (2390 - 1434) = 148,945 м²

ΔА - величина добавочного звукопоглощения, вносимого конструкцией звукопоглощающей облицовки, м² определяется по формуле:

- реверберационный коэффициент звукопоглощения выбранной конструкции облицовки в октавной полосе частот, определяемый по табл.8 (методические указания). Выбираем супертонкое волокно,

ΔА = 1 х 1434 =1434 м ²

конструкциями, определяемый по формуле:

Для 250 Гц: = (121,03 + 1434) / 2390 = 0,6506;

В₁= (121,03 + 1434) / (1 - 0,6506) = 4450,57 м ²

ΔL= 10lg (4450,57 х 0,93 / 346,5 х 0,36) = 15,21 дБ '.

Для 500 Гц: = (148,945 + 1434) / 2390 = 0,6623;

В₁ =(148,945 + 1434) / (1 - 0,6623) = 4687,43 м ²

ΔL = 10lg (4687,43 х 0,85 / 441 х 0,35) = 14,12 дБ.

Для 250 Гц и 500 ГЦ выбранная звукопоглощающая облицовка не будет обеспечивать необходимое снижение уровня шума в октавных полосах частот так как:

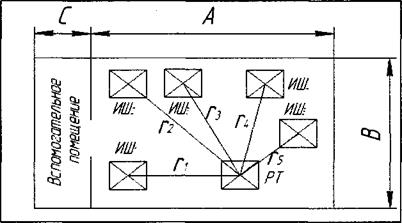

Дано: В рабочем помещении длиной А м, шириной В м, и высотой Н м
размещены источники шума – ИШ1, ИШ2, ИШ3, ИШ4 и ИШ5 с уровнями звуковой мощности. Источник шума ИШ1 заключен в кожух. В конце цеха находится помещение вспомогательных служб, которое отделено от основного цеха перегородкой с дверью площадью. Расчетная точка находится на расстоянии г от источников шума.

S_т = 2,5м²

Рассчитать:

4. Уровни звукового давления в расчетной точке - РТ, сравнить с допустимыми по нормам, определить требуемое снижение шума на рабочих местах.

5. Звукоизолирующую способность перегородки и двери в ней, подобрать материал для перегородки и двери.

6. Звукоизолирующую способность кожуха для источника ИШ1. Источник шума установлен на полу, размеры его в плане - (а х b) м, высота - h м.

4. Снижение шума при установке на участке цеха звукопоглощающей облицовки. Акустические расчеты проводятся в двух октавных полосах на среднегеометрических частотах 250 и 500Гц.

Исходные данные:

1. Расчет ожидаемых уровней звукового давления в расчетной точке и требуемого снижения уровней шума.

Если в помещение находится несколько источников шума с разными уровнями излучаемой звуковой мощности, то уровни звукового давления для среднегеометрических частот 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц и расчетной точке следует определяет по формуле:

Здесь:

L - ожидаемые октавные уровни давления в расчетной точке, дБ; χ - эмпирический поправочный коэффициент, принимаемый в зависимости от отношения расстояния rот расчетной точки до акустического центра к максимальному габаритному размеру источника 1макс, рис.2 (методические указания). Акустическим центром источника шума, расположенного на полу, является проекция его геометрического центра на горизонтальную плоскость. Так как отношение r/lмакс во всех случаях, то примем и

определяется по табл. 1 (методические указания). Lpi - октавный уровень звуковой мощности источника шума, дБ;

Ф - фактор направленности; для источников с равномерным излучением принимается Ф=1; S - площадь воображаемой поверхности правильной геометрической формы, окружающей источник и проходящей через расчетную точку. В расчетах принять, где r - расстояние от расчетной точки до источника шума; S = 2πr²

	= 2πr2 =		x	3,14	x		2 = 402,12 м2
	= 2πr2 =		x	3,14	x		2 = 508,12 м2
	= 2πr2 =		x	3,14	x		2 = 628,32 м2
	= 2πr2 =		x	3,14	x		2 = 508,12 м2
	= 2πr2 =		x	3,14	x		2 = 1231,5 м2

ψ- коэффициент, учитывающий нарушение диффузности звукового поля в помещении, принимаемый по графику рис.3 (методические указания) в сти от отношения постоянной помещения В к площади ограждающих поверхностей помещения

В - постоянная помещения в октавных полосах частот, определяемая по формуле, где по табл. 2 (методические указания);

μ - частотный множитель определяемый по табл. 3 (методические указания).

м

Для 250 Гц: μ=0,55; м³

Для 250 Гц: μ=0,7; м³

Для 250 Гц: ψ=0,98

Для 500 Гц: ψ=0,91

m - количество источников шума, ближайших к расчетной точке, для которых (*). В данном случае выполняется условие для всех 5 источников, поэтому m=5.

n- общее количество источников шума в помещении с учетом коэффициента

одновременности их работы.

Найдем ожидаемые октавные уровни звукового давления для 250 Гц:

L = 10lg (1x2x10 /402.12 +1x5x10 /508.12 + 1x1x10¹⁰/628.32 +

+ 1x1.6x10⁸/508.12 +1x3.2x10¹⁰/ 1231.5 + 4 х 0,98 х(2x10 + 5x10 +1x10¹⁰+1.6x10⁸ +3.2x10⁹) / 415.8)= 86.51дБ

Найдем ожидаемые октавные уровни звукового давления для 500 Гц:

L= 10lg (1x1x10¹⁰/402.12 + 1x1.6x10 /508.12 + 1x8x10 /628.32 +

+1x 1.6x10⁸/ 508.12 + 1x6.3x10 ⁹ / 1231.5 + 4 х 0,91х(1x10¹⁰ + 1.6x10 +

+8x10⁹+ 1.6x10⁸+6.3x10⁹)/529.2)= 82.94 дБ

Требуемое снижение уровней звукового давления в расчетной точке для восьми

октавных полос по формуле:

,

– требуемое снижение уровней звукового давления, дБ;

- полученные расчетом октавные уровни звукового давления, дБ;

L_доп - допустимый октавный уровень звукового давления в изолируемом от шума

помещений, дБ, табл. 4 (методические указания).

Для 250 Гц ΔL = 86,51 - 68 = 18,51 дБ Для500 Гц: ΔL = 82,94 - 63 = 19,94дБ
