Технічні характеристики

Рис. 2. Загальних вид пульта управління

Дозатор складається з дозуючого пристрою,встановленого в трубопровід, і пульта управління (Рис 2).Дозуючий пристрій складається з витратоміра,здійснює безпосереднє вимірювання потоку протікає через нього рідини, і отсічного електромагнітного клапана, що пускає і зупиняє потік рідини. Робочим органом витратоміра є крильчатка. При протіканні рідини через фітінг витратоміра крильчатка починає обертатися. При обертанні крильчатки, за допомогою датчика Холла формуються електричні імпульси, частота яких пропорційна витраті рідини. сигнал від витратоміра передається в пульт управління, який управляє відсічним клапаном.

На пульті управління кнопками виставляються значення обсягу дози (у літрах). Введене значення обсягу дози зберігається при відключенні напруги живлення. У пульті управління використовуються сенсорні кнопки, не вимагаючі сильного тиску при натисканні. Застосування сенсорних кнопок дозволило захистити пульт від впливу вологи і пилу, підвищивши тим самим надійність роботи дозатора у виробничих умовах.

Злив дози починається при натисканні на кнопку «ПУСК». Можливий дистанційний запуск процесу зливу, за допомогою додаткової кнопки, підключеної по кабелю до пульта. У якості такої кнопки можливе використання «сухих» контактів реле, при цьому повторний запуск можливий тільки після розмикання контактів.

Рис.3 Підключення до магістралі рідини

Підключення дозатора до магістралі може здійснюватися пластмасовими або металевими трубопроводами, а також гнучкими шлангами, через відповідні перехідники (Рис 3).

Рис. 4 Монтажна схема дозатора.

Рис. 5 Конструкція статичного змішувача

1 – корпус; 2 – змішувальні елементи; 3 – пази; 4 – фланці; 5 – приварні кільця

Для того, щоб вводити AgNO₃ та CuCl₂ треба постійно розбавляти розчини великою кількістю води. На рис 2. зображений резервуар з водою, яка поступово подається до загальної труби. Дві різні рідини при цьому проходять через змішувач і на виході видається сильно розбавлені та перемішані AgNO₃ та CuCl₂ з водою.

Для оптимізації технологічного процесу та відстежуванні кількості нітрат іонів в якості допоміжного пристрою використовується датчик. Промисловий аналізатор вмісту нітратів «NITRATAX plus sc» вимірює концентрацію нітрат іонів безпосередньо у стічних водах. Метод його роботи має значні переваги там, де доцільна оптимізація та контроль технологій.

Промисловий аналізатор вмісту у воді іонів нітрату працює у діапазоні 0,1 – 100 мг/л NO₃ⁿ.

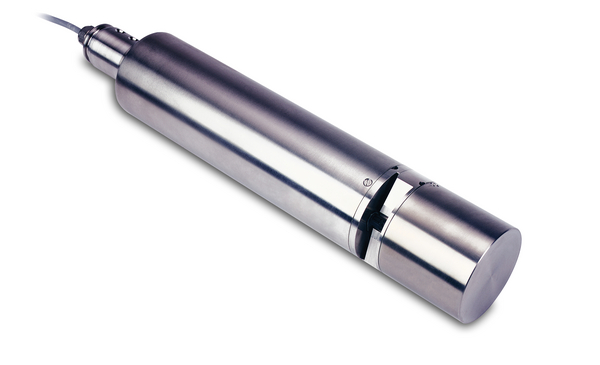

Рис 6. Датчик «NITRATAX plus sc»

Рис 7. Датчик рН.

Також, у якості допоміжного пристрою для контролю технологічного процесу буде використан промисловий датчик для вимірювання рівню рН. Датчик Д(рН)П-02 працює в комплекті з перетворювачем рН-101П.
