Кислородно-конверторный процесс и линии массопотоков конверторного цеха







Кислородно-конвертерный процесс занимает ведущее место среди существующих способов массового производства стали. Такой успех объясняется возможностью переработки чугуна практически любого состава, с использованием металлолома от 10 до 30 %, возможностью выплавки широкого сортамента стали, включая легированные, высокой производительностью, малыми затратами на строительство, большой гибкостью и высоким качеством продукции.

Технологическая схема кислородно-конвертерного производства стали представлена на рис. 5.1.

Основными линиями системы массопотоков конвертерного цеха являются: доставка и загрузка лома; доставка и заливка жидкого чугуна; доставка и загрузка в конвертер сыпучих материалов; доставка и загрузка в ковш ферросплавов; уборка жидкой стали; разливка и уборка литых заготовок или слитков; уборка шлака; доставка материалов для ремонта конвертеров и другого оборудования.

Проектирование линии производства стали в конвертерах начинается с выбора емкости и числа конвертеров, которое производится на основании заданной производительности.

При этом нужно учесть, что наиболее рациональным является строительство цеха с тремя конвертерами, два из которых постоянно работают, а один находится в ремонте или резерве.

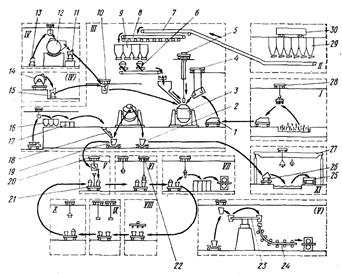

Рис. 5.1. Технологическая схема конвертерного производства стали:



1 – скраповоз; 2 – самоходный шлаковоз; 3 – конвертер; 4 – загрузочная машина; 5 – для машина кислородной подачи; 6 – система весового дозирования; 7, 8 – наклонный и передвижной конвейеры; 9,16 – расходные бункера; 10 – заливочный кран; 11,15 – самоходные чугуновозы; 12 – стационарный миксер; 13 – чугуновозные ковши; 14 – предвижной миксер; 17 – камерные печи; 18 – разливочный канал; 19 – сталевоз; 20 - разливочный кран; 21 – состав с изложницами; 22 – стрипперный кран; 23 – стенд; 24 – МНЛЗ; 25 – думпкары;

26 – уборочный шлаковоз; 27 – кран; 28 – магнитогрейферный кран; 29 – приемный бункер; 30 – ж/д полувагоны.
