Рішення. Вибираємо шліфувальний круг





Вибираємо шліфувальний круг. Встановлюємо характеристику круга за таблицею 9 ([5] с.475). Для круглого зовнішнього шліфування з _____________ подачею, параметра шорсткості поверхні Ra =___________ мкм (___ мкм), конструкційної __загартованої сталі з HRC ________ (HRC ___) рекомендується характеристика: ___________________________.

Встановлюємо найменування матеріалу абразивних зерен за маркою_____ ([1] с.348 таблиця 143): __________________________ (___).

У характеристиці прийняті: зернистість ___, твердість ___, зв'язка __________ (__).

Приймаємо тип круга ([4] с.334, таблиця 170):ПВД (плоский з двостороннім виточенням), що забезпечує зручне та надійне кріплення круга на шпинделі шліфувальної бабки;

Приймаємо клас круга А;

Вказуємо допустиму окружну швидкість круга 35 м/с (звичайне шліфування).

Розміри нового круга: діаметр DK = 600 мм, ширина круга (або висота) В=63 мм ([1] с.427).

II. Призначаємо режим різання ([3] с.301 таблиця 55, розділ «Круглое наружное шліфувание»; обробка конструкційних металів, шліфування _________

_________________________________________, _____________).

1. Швидкість шліфувального круга VК=30…35м/с;

VК= (π • DК • nК) / (1000 • 60) (1)

За паспортними даними верстата 3М131 ([1], с.427) у нового круга DК = 600 мм; nк = 1112 об/хв.

Тоді:

VК = (3,14• 600 • 1112) / (1000 • 60) = 34,9 м/с,

тобто в межах рекомендованого діапазону.

2. Окружна швидкість заготовки: V3= _______ м/хв ([3] с.301, таблиця 55). Приймаємо середнє значення V3 = ___ м/хв.

3. Визначаємо частоту обертання, відповідну прийнятій

окружній швидкості:

nЗ = (1000 • VЗ) / (π • D3) (2)

nЗ = (1000 • ____) / (3,14 • ____) = 276 об/хв.

Знайдене значення n3 = ____ об/хв може бути встановлено на верстаті ЗМ131, що має безступінчасте регулювання частоти обертання заготовки в межах 40…400 об/хв ([1] с.426).

4. Глибіна шліфування t (поперечна подача круга) ______ …_______

мм/хід столу ([3] с.301 таблиця 55); враховуючи вимоги, що пред'являються до точності обробки (________________) і шорсткості поверхні Ra =___ мкм, приймаємо t =_________ мм/хід. Так як на верстаті ЗМ131 поперечні подачі регулюються бісхідчасто в межах 0,002…0,1 мм/хід ([1] с.426,427), то приймаємо:

t =_______ мм /хід.

5. Визначаємо поздовжню подачу в міліметрах на оборот заготовки S. У довідніку рекомендується для остаточного шліфування поздовжня подача в частки ширини круга ([3] с.301 таблиця 55):

S = (___...___) • В; (3)

приймаємо середнє значення ___.




Тоді:

S =___ • ___ =____мм/об.

6. Визначаємо швідкість поздовжнього ходу столу Sпр:

SПР. = S•n (4)

SПР. =_____•_____ = ______ мм/хв.

На використовуваному верстаті передбачено безступінчасте регулювання швидкості поздовжнього ходу столу в межах 50…5000 мм /хв ([1] с.426), тому приймаємо ______ мм/хв. Тоді:

S = SПР. / n (5)

S =_____ /___ =____ мм/об.

7. Определяем потужність, затрачену на різання ([3], с.300) за формулою:

Npіз. =CN • V3r • tх • sy (6)

Виписуємо з таблиці 56 ([3] с.303) коефіцієнт і показники ступенів формули для круглого зовнішнього шліфування з поперечною подачею круга на кожний хід столу, обробки сталі, зернистості кола __, твердості ____ (знаходиться діапазоні _________): CN =___; г =___; х = ___; у =____.

Тоді:

Nріз =___•____•______•___________ =____ кВт.

8. Перевіряємо достатність потужності приводу шліфувального бабки. У верстата 3М131([1] с.426):

Nшп.= Nд. • η (7)

Nшп.=7,5 • 0,8= 6 кВт;

Nріз. < Nшп. (____ кВт < 6 кВт), тобто обробка можлива.

III. Основний час То ([1] с.355) за формулою (6.5):

То=L • h•K/ n3• S • t, (8)

де L – довжина ходу столу;

при перебігу кола на кожну сторону, рівному 0,5 В:

L= ℓ=____ мм;

h – припуск на бік, за умовою h = ___ мм;

, S та t визначені в ході рішення;

К – коефіцієнт точності, враховує час на «виходжування», тобто шліфування без поперечної подачі на заключному етапі операції для досягнення необхідних параметрів точності обробки і шорсткості обробленої поверхні; при _________

_______ шліфуванні К =____.

Тоді:

То = ____________ /_________________= ____хв




Тема. Визначення режимів різання при плоскому шліфуванні.

Задача 2. На плоскошліфувальному верстаті з прямокутним столом ЗП722 шліфується плоска поверхня планки шириною b = ___ мм і довжиною ℓ=___мм; висота планки h1 =_________ мм. Припуск на бік h=____ мм. Параметр шорсткості поверхні Ra =____ мкм (∇_).

Матеріал заготовки -_________________________________________________.

На магнітному столі верстата встановлено _____ заготовок (у ___ ряди, по ______ заготовки в кожному). Необхідно: вибрати шліфувальний круг; призначити режим різання; визначити основний час.

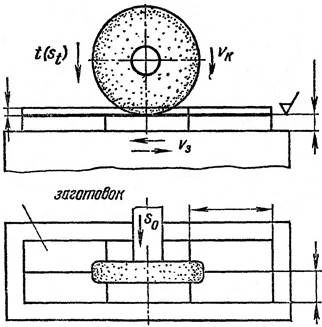

Рисунок 2-Ескіз обробки на приклад 2
