Пластинчасті насоси і гідромотори

Пластинчасті гідромашини – це роторні гідромашини з рухомими елементами у вигляді ротора, який здійснює обертальний рух, і пластин (шиберів), що обертаються разом з ротором і в той же час здійснюють зворотно-поступальний рух в пазах ротора.

Пластинчасті гідромашини бувають однократної і багатократної дії, одноступінчасті і багатоступінчасті.

Гідромашина (насос або гідромотор) однократної дії (рис.9.17) складається з ротора 1, вісь обертання якого, зміщена відносно осі статора 2 на величину ексцентриситету е. В пазах ротора встановлені пластини 3, які притискуються до внутрішньої поверхні статора або тиском рідини, або пружинами.

Для відокремлення усмоктуючої порожнини 5 від нагнітальної 6 в статорі передбачені ущільнювальні виступи І-ІІ і ІІІ-ІV. Ущільнення ротора з торців забезпечують диски 4.

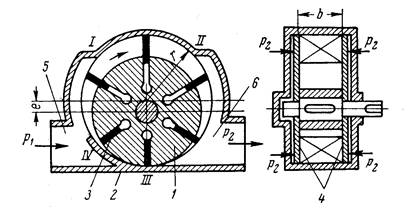

Рис. 9.17. Пластинчаста гідромашина: 1 – ротор; 2 – статор; 3 – пластина (шибер); 4 –диски ущільнювальні; 5 – вхідна порожнина; 6 – вихідна порожнина

Кожна камера за повний оберт бере участь в нагнітанні рідини один раз, і тому такий насос (гідромотор) називають насосом однократної (простої) дії.

Середня теоретична подача (витрата) гідромашини буде:

(9.45)

де b – ширина ротора; е – ексцентриситет; n – частота обертання ротора; D – діаметр розточки корпуса статора (D=2r); z – число пластин; δ – товщина пластини.

В практиці широко розповсюджені нерегульовані пластинчасті насоси двохкратної дії, перевагами яких є зрівноваженість радіальних сил тиску рідини на пластинчастий ротор, а також більший робочий об’єм і К.К.Д. Фактично насос двохкратної дії складається з двох насосів простої дії, які розміщені в одному корпусі.

Подача насоса двохкратної дії з радіальним розташуванням пластин визначається за формулою:

(9.46)

в якій, r₁ i r₂ – більший і менший радіуси статора.

Пластинчасті гідромашини використовують також як гідромотори, для чого в насосах потрібно передбачити механізм притиску пластин до статора в момент пуску мотора.

Середній крутний момент на валу гідромотора простої (однократної) дії знаходять з формули:

(9.47)

де - перепад тиску, який спрацьовується в гідромоторі, Q_T – теоретична витрата гідромотора, n – частота обертання; М_Т – теоретичний крутний момент.

Відповідно, теоретичний (розрахунковий) крутний момент гідромотора двохкратної дії буде дорівнювати:

(9.48)
