Послідовна і паралельна робота насосів на мережу

Спільне підключення насосів до однієї мережі використовують в тих випадках, коли потрібно суттєво збільшити продуктивність насосної установки або підвищити її напір. Можливі варіанти паралельного і послідовного з’єднання насосів. В першому варіанті збільшується подача рідини при майже незмінному напорі, в другому – напір потоку при незмінній подачі.

Паралельна робота насосів можлива при однакових напорах насосів в кожний даний момент. На рис. 9.8 зображені: схема паралельного з’єднання двох різних насосів, їх характеристики H_н=f(Q) (криві І і ІІ), а також характеристика насосної установки H_потр =f(Q).

Для отримання робочої точки потрібно побудувати сумарну характеристику цих насосів Н_Σ=f(Q) (криву І+ІІ), для чого складають абсциси (подачи Q) точок кривих І і ІІ при однакових ординатах (напорах Н_Н). Точка А перетину кривих H_потр =f(Q) і І+ІІ буде робочою точкою.

Абсциса точки А визначає сумарну подачу обох насосів, ордината її – напір, який розвивають насоси: . Горизонтальна пряма, проведена через точку А, перетинає характеристики обох насосів вточках В і С, які є робочими точками насосів І і ІІ.

Паралельне включення насосів виправдовує себе економічно лише тоді, коли характеристика насосної установки H_потр.=f(Q) є положистою кривою.

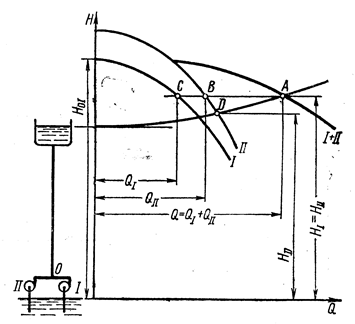

Рис. 9.8. Визначення режиму роботи паралельно з’єднаних насосів

Послідовна робота застосовується в тих випадках, коли один насос не може забезпечити потрібного напору. При цьому подача насосів однакова, а загальний напір дорівнює сумі напорів обох насосів при одній і тій же подачі.

На рис 9.9 зображена схема послідовного включення двох різних насосів, характеристики яких показані кривими І і ІІ. Сумарну характеристику (крива І + ІІ) насосів одержують складанням ординат кривих напорів І і ІІ обох насосів. Перетин сумарної характеристики насосів з характеристикою насосної установки дає робочу точку А. Положення її визначає сумарний напір H_I+H_II обох насосів при подачі Q. Якщо через точку А провести вертикальну пряму, то при перетині цієї кривої з кривими напорів І і ІІ отримаємо напори насосів H_І і H_ІІ.

Необхідно мати на увазі, що послідовне з’єднання кількох насосів менш економічне порівняно з використанням одного високонапірного насоса. Це пов’язане з тим, що загальний К.К.Д групи послідовно з’єднаних насосів дорівнює добутку К.К.Д кожного з насосів.

Рис..9.9. Визначення режиму роботи послідовно з’єднаних насосів
