Моделирование. Исходя из технического задания, предлагаемое МКУ выполняет сравнение вводимых с 2 датчиков аналоговых сигналов и сравнение их между собой





Исходя из технического задания, предлагаемое МКУ выполняет сравнение вводимых с 2 датчиков аналоговых сигналов и сравнение их между собой, далее в зависимости от результата сравнения, выполняются определенные действия. То есть, если U1=U2, то установка флага F0 в «1» и переход на метку А1, если же U1<>U2 – то установка флага F0 в «0» и переход на метку А0.

Так как в данной разработке сравнение чисел и управление выходным сигналом выполняется с помощью программы, написанной на языке Ассемблер, то необходима проверка работоспособности этой программы.

Проверка работоспособности программы осуществлялась с помощью среды MPLAB v 3.40. Для этого необходимо выполнить следующие действия:

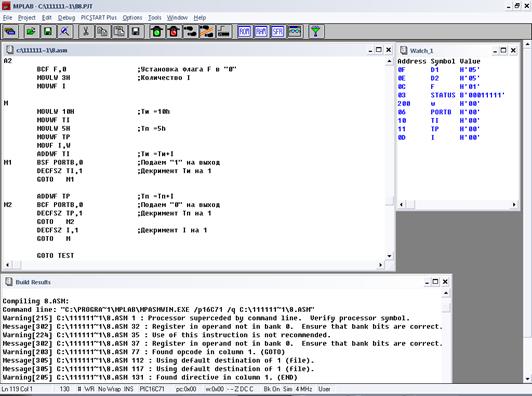

Запустить оболочку MPLAB v 3.40 (Пуск\Программы\Microchip MPLAB\MPLAB). Появится окно, изображенное на рис. 5.1. прокомпилировать и выполнить проект.



Рис.4.3. Вывод управляющих сигналов при неравенстве входных сигналов.


Заключение

В данном проекте был разработан компаратор аналоговых сигналов.

Устройство реализовано на однокристальном микроконтроллере типа PIC16C71.

Технические характеристики спроектированного устройства:

Потребляемая мощность, Вт ----

Наработка на отказ, ч. -----

Время выполнения программы, с -----

Написана программа для управления МК на языке Assembler, отлажена в среде MPLAB.

Результаты моделирования показали, что МК удовлетворяет всем заданным в ТЗ условиям.
