Расчет конструкций поперечника здания

А) Расчет ригеля поперечной рамы.

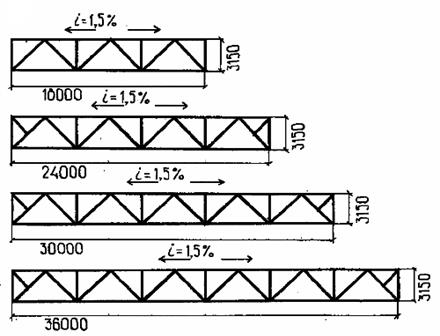

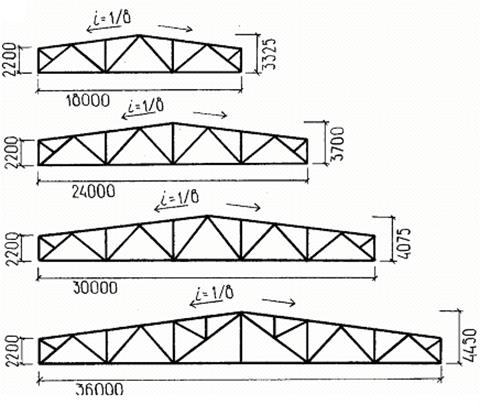

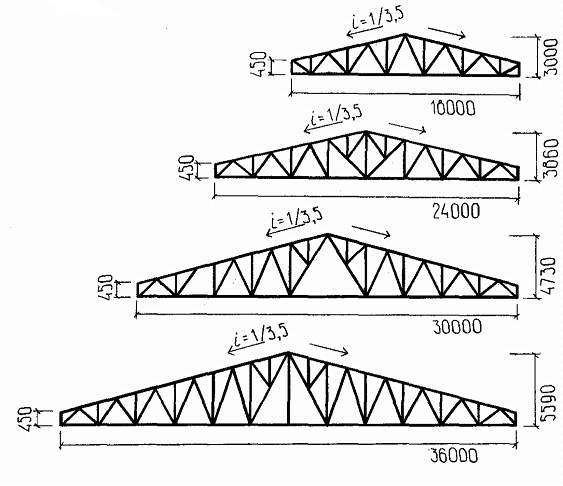

В курсовом проектировании ригель поперечной рамы каркаса рекомендуется применять в виде сквозной конструкции – стропильной фермы. Выбор типа ферм зависит от конструкции кровли и технико-экономических соображений. При рулонных кровлях применяют фермы трапециевидного очертания с уклоном или фермы с параллельными поясами с уклоном . При устройстве холодных кровель из асбоцементных или других листов применяют фермы треугольного или трапециевидного очертания с уклоном .

Основные нагрузки, действующие на ферму можно представить в виде эквивалентных сосредоточенных сил, приложенных в узлах. Расчетные усилия в элементах фермы определяются графическим способом и сводятся в таблицу. Подбор и проверка сечений стержней фермы выполняются в соответствии с требованиями [1], результаты расчета сводятся в таблицу. Для удобства изготовления и комплектования сортамента металла при проектировании устанавливают четыре – шесть различных калибров профиля, из которых подбирают все элементы фермы.

Расчет сварных швов, прикрепляющих пояса, раскосы и стойки фермы к фасонкам выполняют при конструировании узлов. (Эскизы узлов вычерчивают в масштабе на миллиметровой бумаге).

Б). Расчет внецентренно нагруженной колонны.

Проектируется колонна переменного по высоте сечения, выполненная с применением прокатных широкополочных двутавров. Сечение верхней части компонуется сплошным, а нижнее – сквозным.

Для ступенчатых колонн расчетные длины в плоскости и из плоскости рамы определяются раздельно для нижней и верхней частей.

Подбор сечения верхнего участка колонны производят по требуемой площади по сортаменту, выполняют проверку прочности, проверку устойчивости в плоскости действия изгибающего момента и из плоскости, согласно требованиям [1].

Подбор сечения нижнего участка колонны начинают с определения расчетных усилий в ветвях; по требуемой площади по сортаменту подбирают соответствующие профили или компонуют составное сечение; производят проверку прочности и устойчивости каждой ветви, расчет решетки, проверку устойчивости колонны как единого стержня, в соответствии с требованиями [1].

Рассчитывают узел сопряжения верхней и нижней частей колонны и конструируют базу.

		a)
		б)

		в)
		г)
		Рисунок 3

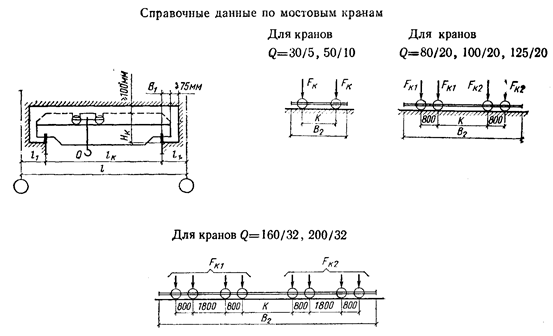

Рисунок 4 Схемы мостовых кранов

Таблица 2. Справочные данные по мостовым кранам.

СПИСОК ЛИТЕРАТУРЫ

1. СниП II-23-81*. Стальные конструкции. Нормы проектирования. – М.: Стройиздат, 1990.

2. СниП 2.01.07-85. Нагрузки и воздействия. Нормы проектирования. – М.: Стройиздат, 1985.

3. Беленя Е.И.,Балдин В.А. Металлические конструкции. Общий курс. – М.: Стройиздат, 1986.

4. Бирюлев В.В., Кошкин И.И. Проектирование металлических конструкций. Специальный курс. – Л.: Стройиздат,1990.

5. Лихтарников Я.М., Ладыженский Д.В. Расчет стальных конструкций. Справочное пособие. – Киев: Будивельник, 1984.
