Стрелового крана

Требуемые технические параметры - это грузоподъемность (Р_кр), вылет (L_кр) и высота подъема (Н_кр) крюка крана. Монтаж опалубки краном производят в котловане на уровне глубины заложения фундамента.

Грузоподъемность крана определяем по наибольшему значению из двух вариантов: массе опалубочного блока или массе бадьи с бетонной смесью.

,

Р - масса поднимаемого груза (бетонная смесь, опалубка, арматура, конструкция), т;

Р_т- масса тары (бадья для бетонной смеси), т;

К_м - коэффициент, учитывающий массу грузозахватных устройств и отклонение массы элементов от их номинального значения.

К_м= 1,08-1,12;

Высота подъема крюка:

h_ф - высота возводимого фундамента;

h₃ - запас высоты над самым высоким препятствием (не менее 0,5 м);

h₆ - высота бадьи;

h_c - высота стропов(1,5-1,7м);

Вылет стрелы крана находится по формуле:

По трем параметрам: P_кр=3410 кг, H_кр=6,05 м, L_кр =8,98 м. подбираем из каталога кран марки МКА-16 (стрела 15 м) (рис 6.)

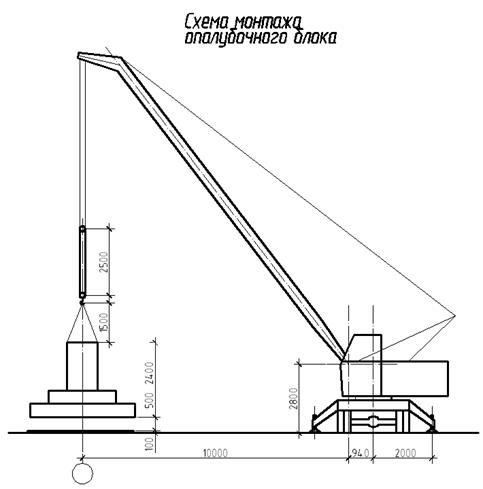

Рис.6
