Приложения

⇐ ПредыдущаяСтр 15 из 15









Приложение 1.1

Прочностные и деформационные характеристики тяжелых и мелкозернистых бетонов

Характеристики, единицы измерения Класс бетона по прочности на сжатие
С8/10   С12/15   С16/20   С20/25   С25/30   СЗО/37   С35/45   С40/50   С45/55   С50/6О   С55/67   С60/75   С70/85   С80/95   С90/105
fck, МПа
fcG,cube,МПа
fcm,МПа
fctm,МПа 1,2   1,6   1,9   2,2   2,6   2,9   3,2   3,5   3,8   4,1   4,2   4,4   4,6   4,8
fctk, 0,05,МПа 0,85   1,1   1,3   1,5   1,8     2,2   2,5   2,7   2,9     3,1   3,2   3,4   3,5
fctk, 0,95,МПа 1,55     2,5   2,9   3,3   3,8   4,2   4,6   4,9   5,3   5,5   5,7     6,3   6,8
eс 1,‰ -1,7   -1,8   -1,9   -2,0   -2,1   -2,2   -2,25   -2,3   -2,4   -2,45   -2,5   -2,6   -2,7   -2,8   -2,8
eсu 1,‰ -3,5   -3,2   -3   -2,8   -2,8   -2,8
eс 2 ,‰ -2   -2,2   -2,3   -2,4   -2,5   -2,6
eсu 2 ,‰ -3,5   -3,1   -2,9   -2,7   -2,6   -2,6
n 2,0   1,75   1,60   1,45   1,40   1,40
eс 3,‰ -1,75   -1,8   -1,9   -2,0   -2,2   -2,3
eсu 3,‰   -3,5   -3,1   -2,9   -2,7   -2,6   -2,6
Примечание ¾Для мелкозернистых бетонов, приготовленных с применением песков, имеющих модуль крупности Мк =2,0и менее (группа Б), значения прочностных характеристик fctm, fctk ,0,05 , fctk ,0,95следует умножать на поправочный коэффициент kt = 0,65 + 6×10–3× fc , Gcube.



Приложение 1.2

Модуль упругости тяжелых и мелкозернистых бетонов

Марка бетонной смеси по удобоукладываемости Модуль упругости бетона Ecm, ГПа, для классов по прочности на сжатие
С8/10 С12/15 С16/20 С20/25 С25/30 СЗО/37 С35/45 С40/50 С45/55 С50/6О С55/67 С60/75 С70/85 С80/95 С90/105
Ж3, Ж4 СЖ1¾СЖ3 ¾ ¾
Ж1, Ж2 ¾
П1, П2
П3¾П5                     ¾ ¾ ¾ ¾ ¾
П5-Л1¾П5-Л5                 ¾ ¾ ¾ ¾ ¾ ¾ ¾
Примечания 1 При назначении модуля упругости бетона марка бетонной смеси по удобоукладываемости принимается в соответствии с рекомендациями СНиП 3.01.09 с учетом СТБ 1035. 2 Значения модуля упругости приведены для бетонов естественного твердения. Для бетонов, подвергнутых тепловой обработке, приведенные значения следует умножать на коэффициент 0,9. 3 Приведенные значения модуля упругости действительны для бетонов, приготовленных с применением гравия и гранитного щебня с крупностью зерен до 40мм. Для мелкозернистых бетонов приведенные значения модуля упругости следует умножать на коэффициент 0,85. 4 Для бетонов, подвергающихся попеременному замораживанию и оттаиванию, значения Ecm, указанные в таблице 6.2, следует умножать на поправочный коэффициент, принимаемый равным при эксплуатации конструкции в водонасыщенном состоянии при температуре: ¾ ниже минус 20 до минус 40 °С включ. ¾0,85; ¾ ниже минус 5 до минус 20 °С включ. ¾0,90; ¾ минус 5 °С и выше ¾ 0,95. При повышении марки бетона по морозостойкости по сравнению с требуемой согласно таблице 5.3 приведенные выше коэффициенты могут быть увеличены на 0,05соответственно каждой ступени превышения, однако, не могут быть больше единицы.

Приложение 2

Характеристики ненапрягаемой арматуры



Класс арматуры Номинальный диаметр Вид поверхности k = ftk/fyk Нормативное сопротивление fyk (f 0,2 k ), Н/мм2 Расчетное сопротивление fyd (f 0,2 d ), Н/мм2 Расчетное сопротивление поперечной арматуры fywd, Н/мм2
S240 5,5–40 Гладкая 1,08       157*
S400 6–40 Период. профиля 1,05       263*
S500 4–5 Гладкая и период. профиля 1,05       300*
6–22 Периодического профиля 1,05       313*
25–40 Период. профиля 1,05       —
* В сварных каркасах при диаметре поперечной арматуры 4–5 мм или менее 1/3 диаметра продольных стержней.



Приложение 3



Характеристики напрягаемой арматуры



Класс арматуры Номинальный диаметр, мм k = ftk/fpk Нормативное сопротивление fpk (f 0,2k), Н/мм2 Расчетноесопротивление fpd, Н/мм2
S800 10—32 1,1
S1200 10—32 1,1
S1400 3—15 1,1   1120»



Приложение 4

Сортамент стержневой армaтуры и проволоки



Диаметр, мм   Расчетные площади поперечного сечения, см2, при числе стержней Масса, кг/м Сортамент стержневой армaтуры и проволоки
                    S240 S400 S540 S500 S800 S1200 S1400
  0,071 0,14 0,21 0,28 0,35 0,42 0,49 0,57 0,64 0,71 0,052 — — — + — — +
  0,126 0,25 0,38 0,5 0,63 0,76 0,88 1,01 1,13 1,26 0,092 — — — + — + —
  0,196 0,39 0,59 0,79 0,98 1,18 1,37 1,57 1,77 1,96 0,144 — — — + — + —
  0,283 0,57 0,85 1,13 1,42 1,7 1,98 2,26 2,55 2,83 0,222 + + — + — — —
  0,503 1,01 1,51 2,01 2,51 3,02 3,52 4,02 4,53 5,03 0,395 + + — + — — —
  0,785 1,57 2,36 3,14 3,93 4,71 5,5 6,28 7,07 7,85 0,617 + + — + + — —
  1,313 2,26 3,39 4,52 5,65 6,79 7,92 9,05 10,18 11,31 0,888 + + — + + — —
  1,539 3,08 4,62 6,16 7,69 9,23 10,77 12,31 13,85 15,39 1,208 + + — + + — —
  2,011 4,02 6,03 8,04 10,05 12,06 14,07 16,08 18,1 20,11 1,578 + + + + + — —
  2,545 5,09 7,63 10,18 12,72 15,27 17,81 20,36 22,9 25,45 1,998 + + + + + — —
  3,142 6,28 9,41 12,56 15,71 18,85 21,99 25,14 28,28 31,42 2,466 + + + + + — —
  3,801 7,6 11,4 15,2   22,81 26,61 30,41 34,21 38,01 2,984 + + + + + — —
  4,909 9,82 14,73 19,63 24,54 29,45 34,36 39,27 44,13 49,09 3,853 + + + + + — —
  6,158 12,32 18,47 24,63 30,79 36,95 43,1 49,26 55,42 61,58 4,834 + + + + — — —
  8,024 16,08 24,13 32,17 40,21 48,25 56,3 64,34 72,38 80,42 6,313 + + + + — — —





Приложение 5

Сортаментарматурных канатов

Класс каната Номинальн. диаметр каната, мм Диаметр проволоки, мм Площадь поперечного сечения каната, см2 Теоретическ. масса 1м длины каната, кг
S 1400     0.227 0.173
S 1400     0.51 0.402
S 1400     0.906 0.714
S 1400     1.416 1.116
S 1400   2.8 1.287 1.02



Приложение 6



Соотношение между диаметрами свариваемых стержней

в сетках и каркасах




Приложение 7



Минимально допустимая толщина защитного слоя

Минимально допустимая толщина защитного слоя бетона в мм Класс по условиям эксплуатации
Х0 ХС1 ХС2, ХС3, ХС4 ХD1, ХD2, ХD3, XF1, XF2, XF3, XF4 XA1 XA2 XA3
С, мм
Примечания 1) Минимально допустимая толщина защитного слоя бетона установлена для арматуры, работающим с полным расчетным сопротивлением. 2) Минимально допустимая толщина защитного слоя бетона может быть уменьшена, но не более чем на 5 мм, в каждом из перечисленных случаев: а) если конструкция проектируется из бетона, имеющего класс по прочности на сжатие, превышающий не менее чем на один разряд минимальный класс бетона по табл. 1 для соответствующего класса по условиям эксплуатации; б) если проектируется вторичная защита бетона конструкции; в) если использована арматура, имеющая антикоррозионное покрытие. При этом суммарный размер, на который может быть снижена минимальная допустимая толщина защитного слоя бетона, не должен превышать 15мм, а минимально допустимая толщина защитного слоя бетона должна составлять не менее, мм: -для класса ХО-10; - для класса ХС1-15; - для классов от ХС2 до ХС4-20;





Приложение 8



Минимальная площадь сечения продольной арматуры

в железобетонных элементах





Условия работы арматуры ρтiп, в процентах от площади сечения бетона
1 Арматура S1 — в изгибаемых и внецентренно растянутых при расположении продольной силы за пределами рабочей высоты сечения элементах 26 , но не менее 0,13
2 Арматура S1и S2 — во внецентренно растянутых элементах при расположении продольной силы между арматурой S1и S2
3 Арматура S1и S2 — во внецентренно сжатых элементах , но не менее ρλ, где принимаемый не менее 0,10 и не более 0,25
Примечания 1 Минимальная площадь сечения арматуры, приведенная в настоящей таблице, относится к площади сечения бетона, равной произведению ширины b сечения элемента на уровне центра тяжести арматуры S1 (для элементов таврового и двутаврового сечений — ширины стенки bw)на рабочую высоту сечения d. 2 При равномерном расположении арматуры по контуру сечения принимают d = h. 3 В центрально сжатых и центрально растянутых элементах минимальную площадь сечения всей продольной арматуры следует принимать вдвое больше, чем указано в таблице и относить к полной площади сечения бетона.»





Приложение 9



Минимальная площадь сечения поперечной арматуры

в железобетонных элементах

Бетон rsw,min при арматуре класса
S240 S400, S500
C12/15— С20/25 0,09/0,14 0,04/0,06
C25/30— C30/37 0,14/0,21 0,07/0,11
C40/45— C50/60 0,19/0,28 0,09/0,14
>C50/60 0,24/0,35 0,11/0,17
Примечания 1 Минимальная площадь сечения арматуры, приведённая в настоящей таблице, относится к площади сечения бетона, равной произведению ширины b сечения элемента (для элементов таврового и двутаврового сечений — ширины стенки bw) на шаг s стержней поперечной арматуры. 2 Перед чертой даны значения rsw,min при h £ 450мм, после черты — при h > 450мм.



Приложение 10

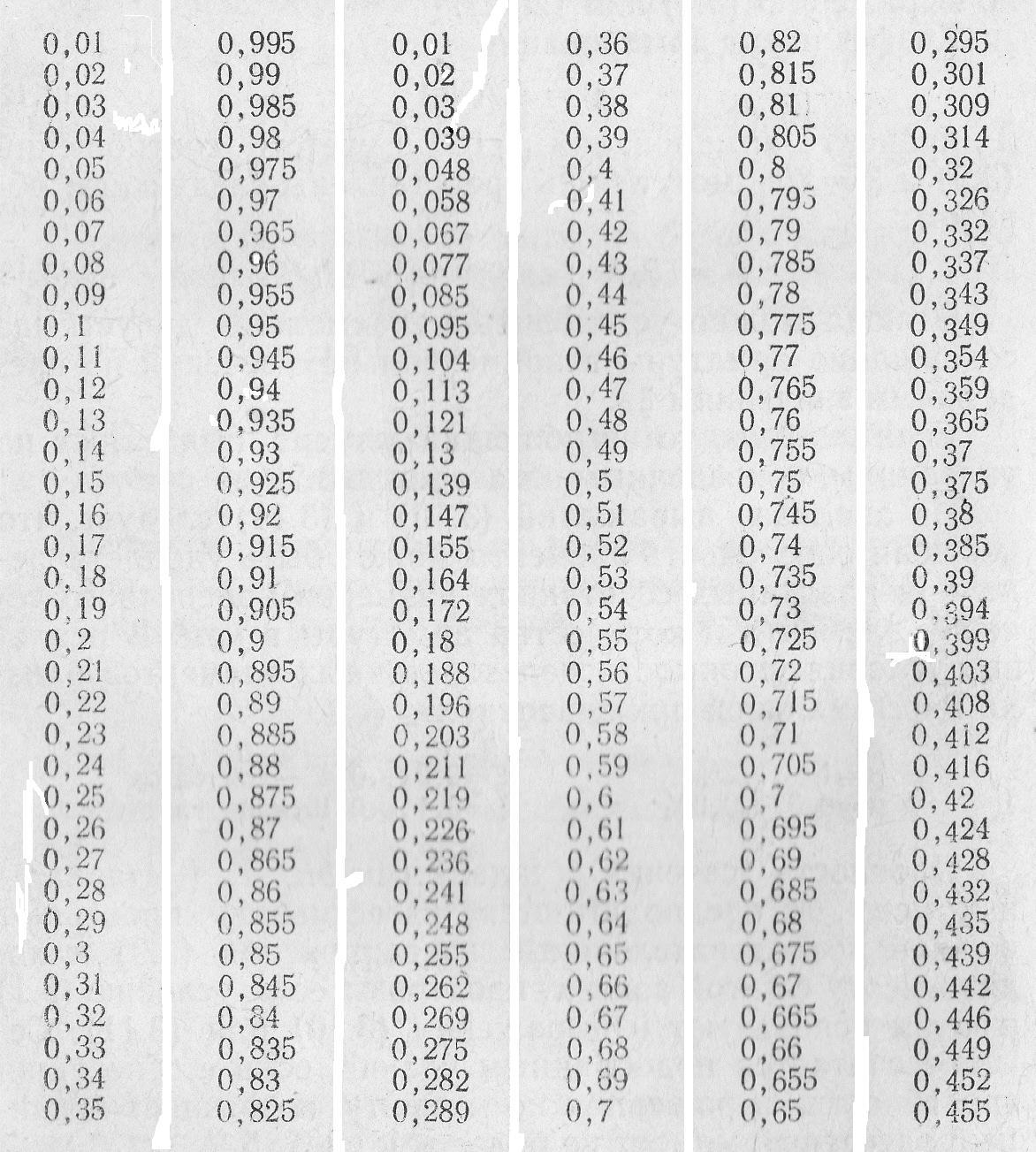

Таблица для расчета изгибаемых элементов прямоугольного сечения, армированных одиночной арматурой



>





Приложение 11



Таблица для практического расчета изгибаемых элементов симметрического сечения (бетон классов по прочности при сжатии С12/15÷С50/60)



Расчетный параметр     Область деформирования Коэффициенты Относительные деформации, ‰
x = x / d w = C0 (1– h) h = z / d a m сжатия в бетоне e с (+) растяжения в арматуре e st (+)

Область 1а 0,02 0,002 0,993 0,002 0,20 10,0
0,03 0,004 0,990 0,004 0,31 10,0
0,04 0,008 0,986 0,008 0,42 10,0
0,05 0,012 0,983 0,012 0,53 10,0
0,06 0,017 0,979 0,017 0,64 10,0
0,07 0,023 0,976 0,022 0,75 10,0
0,08 0,030 0,972 0,029 0,87 10,0
0,09 0,037 0,969 0,036 0,99 10,0
0,10 0,045 0,965 0,044 1,11 10,0
0,11 0,054 0,961 0,052 1,24 10,0
0,12 0,063 0,957 0,061 1,36 10,0
0,13 0,073 0,953 0,070 1,49 10,0
0,14 0,083 0,949 0,079 1,63 10,0
0,15 0,093 0,745 0,088 1,76 10,0
0,16 0,104 0,940 0,098 1,90 10,0
Верхний предел для области 1а 0,167 0,111 0,938 0,104 2,00 10,0
Область 1b 0,17 0,115 0,936 0,107 2,05 10,0
0,18 0,125 0,931 0,117 2,20 10,0
0,19 0,136 0,927 0,135 2,35 10,0
0,20 0,147 0,922 0,135 2,50 10,0
0,21 0,157 0,917 0,144 2,66 10,0
  0,22 0,168 0,912 0,153 2,82 10,0
0,23 0,179 0,907 0,162 2,99 10,0
0,24 0,189 0,902 0,171 3,16 10,0
0,25 0,200 0,897 0,179 3,33 10,0
Верхний предел для области 1b 0,259 0,211 0,892 0,187 3,50 10,0
Область 2 0,26 0,210 0,892 0,188 3,50 9,96
0,27 0,219 0,888 0,194 3,50 9,46
  0,28 0,227 0,884 0,200 3,50 9,00
0,29 0,235 0,879 0,206 3,50 8,57
0,30 0,243 0,875 0,213 3,50 8,17
0,31 0,251 0,871 0,219 3,50 7,79
0,32 0,259 0,867 0,225 3,50 7,44
0,33 0,267 0,863 0,230 3,50 7,11
0,34 0,275 0,859 0,236 3,50 6,79
0,35 0,283 0,854 0,242 3,50 6,50
0,36 0,291 0,850 0,248 3,50 6,22
0,37 0,300 0,846 0,252 3,50 5,96
0,38 0,308 0,842 0,259 3,50 5,71
0,39 0,316 0,838 0,264 3,50 5,47
0,40 0,324 0,834 0,270 3,50 5,25
0,41 0,332 0,829 0,275 3,50 5,04
0,42 0,340 0,825 0,281 3,50 4,83
0,43 0,348 0,821 0,286 3,50 4,64
0,44 0,356 0,817 0,291 3,50 4,45
0,45 0,364 0,813 0,296 3,50 4,28
0,46 0,372 0,809 0,301 3,50 4,11
0,47 0,380 0,805 0,306 3,50 3,95
0,48 0,388 0,800 0,311 3,50 3,79
0,49 0,397 0,796 0,316 3,50 3,64
0,50 0,405 0,792 0,321 3,50 3,50
0,51 0,413 0,788 0,325 3,50 3,36
0,52 0,421 0,784 0,330 3,50 3,23
0,53 0,429 0,779 0,334 3,50 3,10
0,54 0,437 0,775 0,339 3,50 2,98
0,55 0,445 0,771 0,343 3,50 2,86
0,56 0,453 0,767 0,348 3,50 2,75
0,57 0,461 0,763 0,352 3,50 2,64
0,58 0,469 0,759 0,356 3,50 2,53
0,59 0,478 0,755 0,360 3,50 2,43
0,60 0,486 0,750 0,364 3,50 2,33

Граничное значение для арматуры S500 0,61 0,494 0,746 0,368 3,50 2,25
Область 2 при арматуре S240 и S400, области 3 при арматуре S500 0,62 0,502 0,742 0,372 3,50 2,15
0,625 0,505 0,740 0,374 3,50 2,10
Граничное значение для арматуры S500 диаметром (4-5) и (25.40) мм 0,663 0,507 0,739 0,375 3,50 2,08
  0,63 0,510 0,738 0,376 3,50 2,06
0,64 0,518 0,734 0,380 3,50 1,97
Граничное значение для арматуры S400 0,657 0,532 0,727 0,387 3,50 1,825
Область 2 при арматуре S240, области 3 при арматуреS400 и S500 0,66 0,540 0,722 0,390 3,50 1,75
0,667 0,540 0,722 0,390 3,50 1,75
0,67 0,542 0,721 0,391 3,50 1,72
0,68 0,550 0,717 0,395 3,50 1,65
0,69 0,558 0,713 0,398 3,50 1,57
0,693 0,561 0,712 0,399 3,50 1,55
0,70 0,567 0,709 0,402 3,50 1,50
0,71 0,575 0,705 0,405 3,50 1,43
0,72 0,583 0,701 0,408 3,50 1,36
0,73 0,591 0,696 0,411 3,50 1,29
0,74 0,599 0,692 0,415 3,50 1,23
0,75 0,607 0,688 0,418 3,50 1,17
0,76 0,615 0,684 0,421 3,50 1,11
Граничное значение для арматуры S240 0,769 0,622 0,680 0,423 3,50 1,05
Область 2 при арматуре S240, области 3 при арматуреS400 и S500 0,77 0,623 0,680 0,424 3,50 1,045
0,78 0,631 0,675 0,426 3,50 0,99
0,787 0,637 0,673 0,428 3,50 0,95
0,79 0,640 0,671 0,429 3,50 0,93
0,80 0,648 0,667 0,432 3,50 0,87
0,81 0,656 0,663 0,435 3,50 0,82
0,82 0,664 0,659 0,437 3,50 0,77
0,83 0,672 0,655 0,440 3,50 0,72
0,84 0,680 0,651 0,442 3,50 0,67
0,85 0,688 0,646 0,445 3,50 0,62
0,86 0,696 0,642 0,447 3,50 0,57
0,87 0,704 0,638 0,449 3,50 0,52
0,88 0,712 0,634 0,452 3,50 0,48
0,89 0,720 0,630 0,454 3,50 0,43
0,90 0,729 0,626 0,456 3,50 0,39
0,91 0,737 0,621 0,458 3,50 0,35
0,92 0,745 0,617 0,460 3,50 0,30
0,93 0,753 0,613 0,462 3,50 0,26
0,94 0,761 0,609 0,463 3,50 0,22

0,95 0,769 0,605 0,465 3,50 0,18
0,96 0,777 0,601 0,467 3,50 0,15
0,97 0,785 0,597 0,468 3,50 0,11
0,98 0,793 0,592 0,470 3,50 0,07
0,99 0,801 0,588 0,471 3,50 0,04
1,00 0,810 0,584 0,473 3,50 0,00
1,01 0,818 0,580 0,474 3,50 –0,04
1,02 0,826 0,576 0,476 3,50 –0,07
1,03 0,834 0,572 0,477 3,50 –0,10
1,04 0,842 0,568 0,478 3,50 –0,13
1,05 0,850 0,564 0,479 3,50 –0,17
1,06 0,858 0,560 0,480 3,50 –0,20
1,07 0,866 0,55 0,481 3,50 –0,23
1,08 0,874 0,550 0,481 3,50 –0,26
1,09 0,882 0,546 0,482 3,50 –0,29
1,10 0,890 0,543 0,483 3,50 –0,32
1,11 0,899 0,538 0,484 3,50 –0,35
1,12 0,907 0,534 0,484 3,50 –0,38
1,13 0,915 0,530 0,485 3,50 –0,40
1,14 0,923 0,525 0,485 3,50 –0,43
1,15 0,931 0,522 0,486 3,50 –0,46







Приложение 12



Значения коэффициентов для определения параметров сжатой зоны бетона упрощенного деформационного метода(параболически линейная диаграмма)






Приложение 13



Факторы Условия анкеровки Арматурные стержни
растянутые сжатые
Защитный слой бетона cd, мм Линейные стержни (рисунок 11.3а) α1=1,0
Отличные от линейных (рисунки 11.2; 11.36, в)
Вязаная попереч­ная арматура Независимо от условий   α2= 1,0
Приваренная попе­речная арматура α3 = 0,7 α3 = 0,7
Поперечное дав­ление p, МПа α4= 1,0
Примечания 1 Значения коэффициента α3 в общем случае принимают для стержней периодического профиля, имеющих не менее трех приваренных поперечных стержней на длине анкеровки. В противном случае α3 = 1,0. где — суммарная площадь сечения поперечных стержней на расчетной длине анкеровки lbd; — минимальная суммарная площадь сечения поперечных стержней, принимаемая равной: для балок — 0,25Аs; для плит — 0; As — площадь одного анкеруемого стержня наибольшего диаметра.
3 p — давление, приложенное перпендикулярно к линии скольжения анкеруемого стержня и действующее на расчетной длине анкеровки (МПа). 4 Расчетную толщину защитного слоя сd следует принимать по рисунку 11.3. 5 Значения коэффициентов k следует принимать по рисунку 11.4.»





Приложение 14



Расчетные значения fbd, Н/мм2, при h 1 = 1,0 и gс = 1,5

Класс бетона по прочности на сжатие С12/15 С16/20 С20/25 С25/30 С30/37 С40/45 С40/50 С45/55 С50/60 >С55/70
Для арматуры периодичес-кого профиля Æ£ 32 мм 1,7 2,0 2,3 2,7 3,0 3,4 3,7 4,0 4,3 4,6





Приложение 15



Расчетные значения базовой длины анкеровки lb для арматурыкласса S500

Класс бетона по прочности на сжатие С12/15 С16/20 С20/25 С25/30 С30/37 С40/45 С40/50 С45/55 С50/60 >С55/70
lb/ Æ





Приложение 16

Классы среды по условиям эксплуатации конструкций и минимальные классы бетона по прочности на сжатие





















Класс среды Характеристика среды Примеры для идентификации классов среды Минимальный класс бетона по прочности на сжатие
Отсутствие риска коррозии или агрессивного воздействия на бетон Элементы конструкций без армирования или закладных деталей в среде, неагрессивной для бетона
Х0 Все условия, вне классов XF, ХА, ХМ Фундаменты без армирования, не подвергаемые переменному замораживанию и оттаиванию С8/10
Внутренние элементы зданий без армирования
Коррозия арматуры вследствие карбонизации защитного слоя бетона Бетон с арматурой или другими металлическими элементами, эксплуатируемый на воздухе, а также подвергаемый увлажнению
ХС1 Сухая или постоянно влажная Элементы конструкций внутри помещений, включая кухни, ванные и прачечные в жилых зданиях С12/15
Элементы конструкций, постоянно находящиеся в воде
ХС2 Влажная, редкое высыхание Элементы резервуаров для воды (водохранилищ) С16/20
Элементы фундаментов
ХС3 Умеренно влажная Элементы, к которым часто или постоянно поступает наружный воздух (например, в открытых павильонах), элементы во внутренних помещениях с повышенной влажностью (в общественных кухнях, ванных, прачечных, в помещениях закрытых бассейнов, хлевов, сельскохозяйственных построек) С20/25
ХС4 Переменное увлажнение и высыхание Внешние элементы конструкций, непосредственно орошаемые водой С25/30

Продолжение приложения 16



















































Класс среды Характеристика среды Примеры для идентификации классов среды Минимальный класс бетона по прочности на сжатие
Коррозия арматуры под действием хлоридов Бетон с арматурой или другими металлическими элементами, подвергаемый воздействию хлорированной воды
XD1 Умеренно влажная Элементы дорожных покрытий взоне туманов С25/30
Индивидуальные гаражи
XD2 Мокрая, редко высыхаемая Солевые ванны С30/37
Плавательные бассейны
Элементы, подвергаемые действию хлоридсодержащих промышленных сточных вод
XD3 Переменно увлажняемая и высыхаемая Элементы мостов, часто орошаемые хлоридсодержащей водой С35/45
Дорожные покрытия; покрытия автостоянок
Агрессивное воздействие на бетон отрицательных температур при наличии или без антиобледенителей (агентов, вызывающих таяние льда) Бетон, насыщенный водой, подвергаемый значительным повреждениям при переменном замораживании и оттаивании
XF1 Умеренное водонасыщение, без антиобледенителей Внешние элементы конструкций С25/30
XF2 Умеренное водонасыщение, с антиобледенителями Элементы дорожных покрытий, обработанных антиобледенителями; в зоне туманов или орошения; если не XF4 С25/30
XF3 Интенсивное водонасыщение, без антиобледенителей Открытые резервуары для воды С25/30
Элементы конструкций в зоне попеременного увлажнения пресной водой
XF4 Интенсивное водонасыщение, с антиобледенителями Дорожные покрытия, обработанные антиобледенителями С30/37
Преимущественно горизонтальные элементы дорожных покрытий, бетонных защитных ограждений, обработанных антиобледенителями, в зоне орошения
Желоба очистных сооружений
Агрессивное воздействие на бетон химической среды Бетон, подвергаемый агрессивному воздействию сточных или грунтовых вод
ХА1 Химически слабо агрессивная среда Резервуары очистных сооружений С25/30
Отстойники



Окончание приложения 16



























Класс среды Характеристика среды Примеры для идентификации классов среды Минимальный класс бетона по прочности на сжатие
ХА2 Химически умеренно агрессивная среда Элементы бетонных полов С30/37
ХА3 Химически сильно агрессивная среда Сооружения для сточных промышленных химически агрессивных вод С35/45
Кормушки для животных
Градирни с отходящими топочными газами
Воздействия, способствующие износу бетона (истирание) Бетон, подвергаемый значительным механическим воздействиям
ХМ1 Умеренный износ Промышленные полы при движении транспортных средств с пневматическими шинами С25/30
ХМ2 Сильный износ Промышленные полы при движении автопогрузчиков с пневматическими или сплошными резиновыми шинами С30/37
ХМ3 Очень сильный износ Промышленные полы при движении автопогрузчиков с шинами из эластомера или металлическими катками С30/37
Поверхности под действием интенсивного движения гусеничных транспортных средств
Напорные гидротехнические сооружения, например, водобойные колодцы
Примечания 1 Если согласно характеристикам окружающей среды для конструкции либо ее части могут быть установлены несколько классов среды по условиям эксплуатации, минимальный класс бетона по прочности на сжатие следует принимать по наибольшему из классов бетона, приведенных для этих классов среды. 2 Минимальные классы бетона по прочности на сжатие действительны при условии отсутствия дополнительной защиты бетона и арматуры.»



Приложение 17

Предельно допустимые значения ширины раскрытия трещин wlim, в миллиметрах

Класс по условиям эксплуатации по таблице 5.2 Железобетонные элементы Предварительно напряженные элементы
Практически постоянное сочетание нагрузок по приложению А Частое сочетание нагрузок по приложению А
Х0, ХС1 0,4 0,2
ХС2, ХС3, ХС4 0,3 0,2*
XA1,XA2,XD1,XD2 По СНиП 2.03.11 Не допускается
* Для этих классов по условиям эксплуатации при действии практически постоянного сочетания нагрузок должно выпол­няться условие декомпрессии (отсутствие растягивающих напряжений в бетоне на уровне
⇐ Предыдущая6789101112131415

Date: 2015-07-24; view: 883; Нарушение авторских прав; Помощь в написании работы --> СЮДА...


mydocx.ru - 2015-2024 year. (0.006 sec.) Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав - Пожаловаться на публикацию
