Общие сведения о резьбе. Терминология

1. Резьба – это поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности (рисунок 1 а). Наружная резьба – резьба, образованная на наружной поверхности детали. Внутренняя резьба – резьба, образованная на внутренней поверхности детали.

Элементы резьбы: ось, профиль, диаметр, сбеги, недорезы, проточки, фаски, ход, шаг и т.п. (рисунок 1 а,б,в).

2. Ось резьбы – прямая, относительно которой проходит винтовое движение плоского контура, образующего резьбу (рисунок 1б).

3. Профиль резьбы – контур сечения резьбы в плоскости, проходящей через ее ось.

4. Часть резьбы, образованная при одном повороте профиля вокруг оси называется витком. При этом все точки производящего профиля перемещаются параллельно оси на одну и ту же величину, называемую ходом резьбы (t) (рисунок 1б).

5. Резьбу, образованную движением одного профиля, называют однозаходной, образованную движением двух, трех одинаковых профилей и более – многозаходной.

6. Шаг резьбы (P) – расстояние между точками одноименных соседних боковых сторон профиля в направлении, параллельном оси резьбы (рисунок 1а,б). Очевидно, что у однозаходной резьбы ход равен шагу, а у многозаходной ход равен шагу, умноженному на число ходов.

7. Винтовая линия бывает правой и левой, поэтому резьба образуется правой и левой. Правая резьба – это резьба, образованная плоским контуром, вращающимся по часовой стрелки и одновременно перемещающимся вдоль оси в направлении от наблюдателя, а левая – против часовой стрелки. Так применяется преимущественно правая резьба, то на чертеже оговаривают левую, добавляя к обозначению резьбы LH согласно ГОСТ 8724-81 «Резьба метрическая, диаметры и шаги».

8. Наружный диаметр резьбы (d, D) – диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или вписанный во впадины внутренней резьбы (наружный диаметр внутренней резьбы) (рисунок 1а).

Внутренний диаметр резьбы (d₁, D₁) – диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы или описанного вокруг вершин внутренней резьбы (внутренний диаметр внутренней резьбы) (рисунок 1а).

Средний диаметр резьбы (d₂, D₂) – диаметр воображаемого соосного с резьбой цилиндра, образующие которого пересекаются профиль резьбы в точках, где ширина канавки равна половине номинального шага резьбы (средний диаметр внутренней резьбы) (рисунок 1а).

а

б

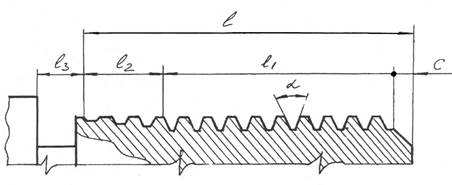

ℓ - длина резьбы; ℓ ₄ – недорез резьбы;

ℓ ₁ – длина резьбы с полным ℓ₂ – сбег резьбы;

профилем; ℓ ₃ – недовод резьбы;

с – фаска; α – угол пофиля;

ℓ_н = ℓ₂ + ℓ₃

в

Рисунок 1 – Основные параметры резьбы

9. Резьбу изготовляют или режущим инструментом с удалением слоя материала, или накаткой путем выдавливания. При выводе инструмента из материала резьба как бы сходит на нет, образуя так называемый сбег резьбы (рисунок 1 в). Длиной резьбы называют длину участка поверхности, на которой образована резьба, включая сбег и фаску.

10. Недовод резьбы – величина ненарезанной части поверхности детали между концом сбега и опорной поверхностью детали (при переходе с одного диаметра на другой) (рисунок 1в).

11. Недорез резьбы - участок поверхности детали, включающий сбег резьбы и недовод (рисунок 1в).

В практике часто возникает необходимость устранения сбега или недореза резьбы. В этом случае выполняют проточку, прорезают канавку прямоугольного или полукруглого профиля. Наличие проточки обязательно при нарезании резьбы на станках резцами.

12. Чтобы облегчить ввинчивание болта в гайку, на конце резьбы болта и гайки выполняют коническую фаску под углом в 45º (рисунок 1в, 2, 3).

Размеры сбегов и недорезов, проточек и фасок в зависимости от шага резьбы для различных резьб определены ГОСТ 10549 – 80.
