Указания по выбору крана

Выбор крана для подачи материалов (опалубка, арматурные сетки, бадьи с бетоном) на рабочие места производят по техническим параметрам.

К техническим параметрам крана относятся:

- требуемая грузоподъемность Q_тр;

- наибольшая высота подъема крюка Н_тр;

- наибольший вылет крюка L_тр;

- длина стрелы l_тр

Выбор крана начинают с уточнения массы сборных элементов, монтажных приспособлений и грузозахватных устройств, габаритов и проектного положения конструкций в здании.

До начала определения требуемых параметров крана следует выбрать способы и средства строповки материалов и конструкций, массу и размеры строповочных приспособлений.

Требуемые параметры крана (грузоподъемность, вылет стрелы и высота подъема крюка) определяют исходя из массы самого тяжелого элемента или груза вместе со средствами строповки, необходимой максимальной высоты его подъема и с учетом возможности подачи материалов и конструкций на более удаленное место.

Вылет стрелы и необходимая высота подъема груза устанавливаются исходя из ширины и высоты здания по массе наиболее удаленной и тяжелой конструкции. Длина стрелы крана принимается по его параметрам, приведенным в справочниках.

Выбранные краны по своим основным параметрам должны удовлетворять условиям

; L ≥ L_тр; , где

L_тр, - требуемые монтажные характеристики.

Требуемая грузоподъемность Q_k складывается из массы монтируемого элемента Q_э, массы монтажных приспособлений Q_пр и массы грузозахватного устройства Q_гр:

Q_тр= Q_э + Q_пр + Q_гр

Для стреловых самоходных кранов на автомобильном, пневмоколесном и гусеничном ходу определяется высота подъема крюка Н_тр, длина стрелы l_тр и вылет крюка L_тр.

Высота подъема крюка:

Н_тр = h_о + h_з + h_э + h_ст +h_п где

Высота подъема крюка:

Н_тр = h_о + h_з + h_э + h_ст +h_п где

h_o – превышение монтажного горизонта над уровнем стоянки крана, м;

h_з – запас по высоте для обеспечения безопасности монтажа (не менее 0,5 м), м;

h_э – высота или толщина элемента, м;

h_ст – высота строповки (от верха элемента до крюка крана), м;

h_п – высота полиспаста, м (принимается не менее 1,5 м)

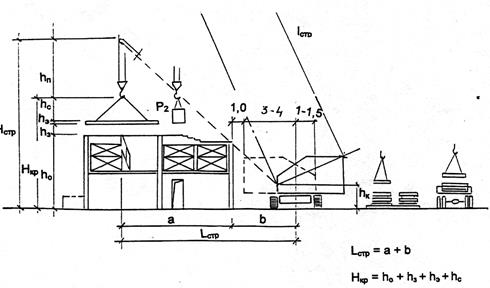

Рис.1 Схема определения требуемых параметров крана.

Требуемый вылет стрелы и высоту подъема крюка определяют графически путем построения в масштабе схемы, аналогичной приведенной на рис. 1. Принятые схемы с размерами и отметками, помещают в пояснительной записке.

При производстве строительно-монтажных работ башенными кранами необходимый вылет крюка определяется в зависимости от ширины здания и расстояния от крана до возводимого здания (рис. 2).

При возведении надземной части требуемый вылет L_тр определяется по формуле

, где

а – ширина кранового пути, м;

b – расстояние от кранового пути до проекции наиболее выступающей части стены, м;

с – ширина надземной части здания с учетом выступающих элементов (балконы, лоджии и т.д.), м.

Расстояние от оси вращения крана до ближайшей выступающей части здания должно быть на 0,7 м больше радиуса габарита нижней части крана и на 0,5 м больше радиуса габарита верхней части крана (габарит контргруза стрелы, габарит кабины крана и т.д.).

При возведении подземной части здания вылет

, где

а – расстояние от оси вращения крана до бровки котлована, м;

в – величина заложения откоса плюс расстояние от подошвы откоса до оси стены здания, м

с – ширина подземной части здания, м

Рис.2. Схема определения параметров башенного крана

По рассчитанным техническим параметрам кранов определяют марку крана по справочной литературе [1].
