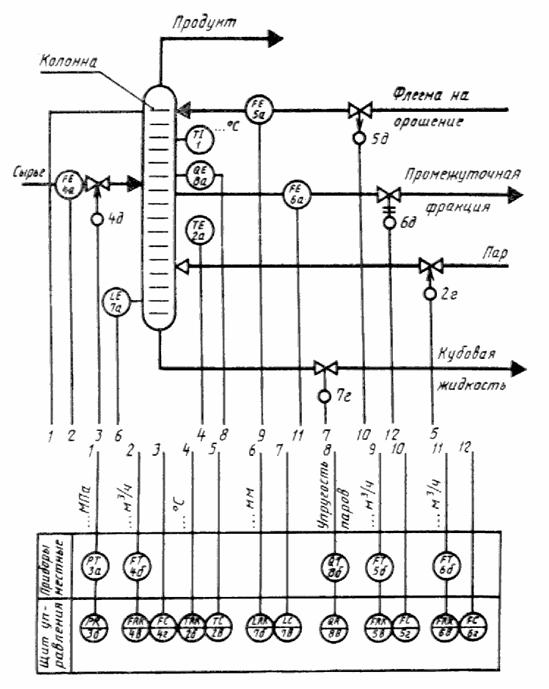

Требования к оформлению и примеры выполнения функциональных схем ⇐ ПредыдущаяСтр 3 из 3 Функциональная схема выполняется в соответствии с ГОСТ 21.404-85, ГОСТ 21.408-93 и другими нормативными документами, в виде чертежа, на котором схематически условными изображениями показывают: технологическое оборудование, коммуникации, органы управления и средства автоматизации с указанием связей между технологическим оборудованием и средствами автоматизации, а также связей между отдельными функциональными блоками и элементами автоматики. Функциональные схемы автоматизации могут разрабатываться с большей или меньшей степенью детализации. Однако объем информации, представленный на схеме, должен обеспечить полное представление о принятых основных решениях по автоматизации данного технологического процесса и возможность составления на стадии проекта заявочных ведомостей приборов и средств автоматизации, трубопроводной арматуры, щитов и пультов, основных монтажных материалов и изделий, а на стадии рабочего проекта - всего комплекса проектных материалов, предусмотренных в составе проекта. Функциональную схему автоматизации выполняют, как правило, на одном листе, на котором изображают средства автоматизации и аппаратуру всех систем контроля, регулирования, управления и сигнализации, относящуюся к данной технологической установке. Вспомогательные устройства, такие как редукторы и фильтры для воздуха, источники питания, реле, автоматы, выключатели и предохранители в цепях питания, соединительные коробки и другие устройства и монтажные элементы, на функциональных схемах не показывают. Сложные технологические схемы рекомендуется расчленять на отдельные технологические узлы и выполнять функциональные схемы этих узлов в виде отдельных чертежей на нескольких листах или на одном. Для технологических процессов с большим объемом автоматизации функциональные схемы могут быть выполнены раздельно по видам технологического контроля и управления. Например, отдельно выполняются схемы автоматического управления, контроля и сигнализации и т.п. Пример выполнения схемы автоматизации развернутым способом
|
